PLC Dijital ve Analog Giriş Çıkış Modülleri Nedir? DI, DQ, AI ve AQ Rehberi

PLC dijital ve analog giriş çıkış modülleri, endüstriyel otomasyon sistemlerinde sensörlerden bilgi alınmasını ve motor, valf, lamba gibi cihazların kontrol edilmesini sağlayan donanım bileşenleridir. Siemens SIMATIC S7-1200 ve S7-1500 gibi PLC sistemlerinde kullanılan bu modüller, makine ile kontrol sistemi arasındaki veri alışverişinde önemli bir rol oynar.

Bir otomasyon makinesi çalışırken fotosel, yaklaşım sensörü, basınç sensörü, sıcaklık sensörü ve operatör butonları gibi farklı kaynaklardan sinyaller alabilir. PLC, bu sinyalleri programında değerlendirerek gerekli çıkışları kontrol eder. Giriş ve çıkış modülleri, kullanılan cihazlara ve sinyal türlerine uygun şekilde seçilmelidir.

PLC Giriş ve Çıkış Modülleri Ne İşe Yarar?

PLC giriş modülleri, sensörlerden ve operatör kumanda elemanlarından gelen sinyallerin kontrol sistemine aktarılmasını sağlar. Çıkış modülleri ise PLC programının sonucuna göre uygun cihazlara kontrol sinyalleri gönderir.

Örneğin, bir konveyör sisteminde fotosel bir ürün algıladığında PLC'nin dijital girişine sinyal ulaşabilir. PLC programı gerekli koşulları kontrol eder ve uygun çıkışı etkinleştirerek konveyör motorunun sürücüsüne veya kontrol devresine komut gönderir.

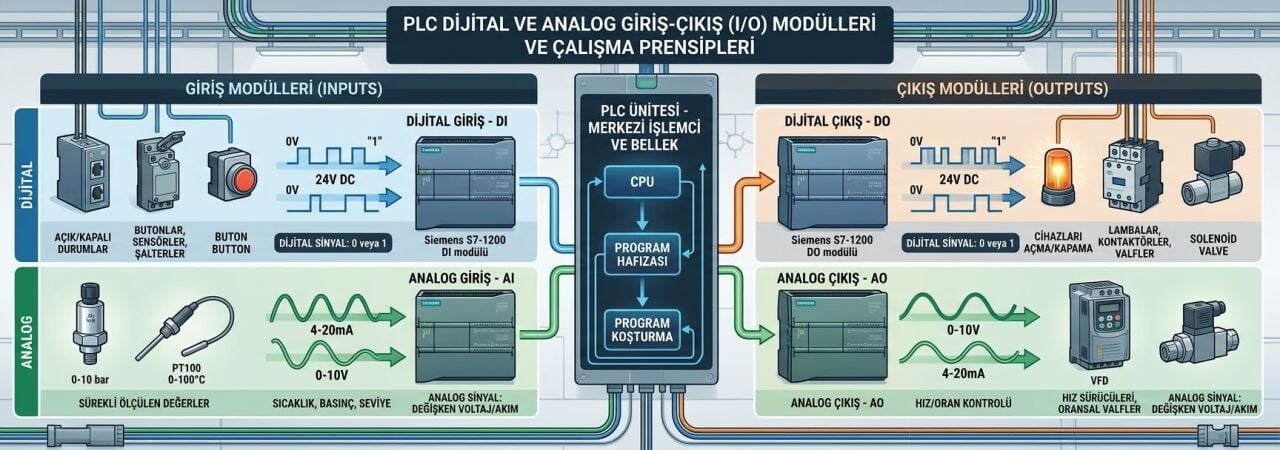

PLC giriş ve çıkış modülleri genel olarak dört grupta incelenir:

• DI (Digital Input): Dijital giriş modülü.
• DQ (Digital Output): Dijital çıkış modülü.
• AI (Analog Input): Analog giriş modülü.
• AQ (Analog Output): Analog çıkış modülü.

Bu kısaltmalar, Siemens otomasyon ürünlerinin teknik dokümanlarında ve modül açıklamalarında sıkça kullanılır.

PLC Dijital Giriş Modülü (DI) Nedir?

Dijital giriş modülü, iki durumlu sinyalleri algılamak için kullanılır. Bu sinyaller genellikle açık/kapalı veya 0/1 şeklinde değerlendirilir. Endüstriyel uygulamalarda 24 V DC dijital girişler yaygındır; ancak kullanılacak modülün elektriksel özellikleri mutlaka kontrol edilmelidir.

Dijital giriş modüllerine bağlanabilen cihazlara örnekler:

• Başlatma ve durdurma butonları
• Fotosel sensörler
• Endüktif ve kapasitif yaklaşım sensörleri
• Limit anahtarları
• Dijital durum bilgisi veren cihazlar
• Uygun elektriksel özelliklere sahip seviye şalterleri

Örneğin, bir yaklaşım sensörü metal parçayı algıladığında dijital çıkışının durumu değişebilir. PLC'nin dijital giriş modülü bu durumu algılar ve programın ilgili adımında kullanılmasını sağlar.

Güvenlik notu: Acil durdurma ve diğer güvenlik fonksiyonları, gerekli durumlarda uygun güvenlik rölesi veya güvenlik PLC'si gibi güvenlik bileşenleriyle gerçekleştirilmelidir. Standart bir dijital giriş modülü tek başına güvenlik fonksiyonu sağlamaz.

PLC Dijital Çıkış Modülü (DQ) Nedir?

Dijital çıkış modülü, PLC programında belirlenen koşullara göre açma veya kapama durumundaki kontrol sinyallerini dış cihazlara iletir.

Dijital çıkışların yaygın kullanım alanları şunlardır:

• Sinyal lambalarının kontrolü
• Uygun arayüz üzerinden kontaktör kumandası
• Solenoid valflerin kontrolü
• Rölelerin kumandası
• Makine çalışma ve durum sinyallerinin üretilmesi

Dijital çıkış modülleri transistörlü veya röleli olabilir. Transistörlü çıkışlar genellikle DC yüklerde, röleli çıkışlar ise modülün izin verilen elektriksel sınırları içerisinde farklı yük türlerinde kullanılabilir.

Modül seçerken çıkış gerilimi, akım kapasitesi, yük tipi, anahtarlama sıklığı ve gerekli koruma önlemleri dikkate alınmalıdır. Motorlar gibi yüksek güçlü yükler çoğunlukla PLC çıkışından doğrudan beslenmez; uygun kontaktör veya sürücü gibi güç kontrol elemanları kullanılır.

PLC Analog Giriş Modülü (AI) Nedir?

Analog giriş modülü, belirli bir aralıkta değişen elektriksel sinyalleri okuyarak PLC'nin işleyebileceği sayısal değerlere dönüştürür. Böylece PLC yalnızca bir cihazın açık veya kapalı olduğunu değil, ölçülen büyüklüğün seviyesini de değerlendirebilir.

Analog girişlerde kullanılan yaygın sinyal türleri şunlardır:

• 0–10 V gerilim sinyali
• 4–20 mA akım sinyali
• Modülün desteklediği diğer gerilim veya akım aralıkları
• Uygun modüllerle sıcaklık ölçümü için kullanılan termokupl veya dirençli sıcaklık sensörü bağlantıları

Analog giriş modüllerinin kullanım alanlarına örnekler:

• Basınç ölçümü
• Sıcaklık ölçümü
• Tank seviye ölçümü
• Akış miktarının izlenmesi
• Analog konum veya hız geri bildirimi sağlayan cihazlar

Örneğin, bir basınç transmiteri 4–20 mA sinyali üzerinden ölçüm bilgisini PLC'ye iletebilir. PLC bu değeri uygun ölçeklendirmeyle basınç birimine dönüştürerek ekranda gösterebilir veya belirli bir eşik aşıldığında alarm oluşturabilir.

Analog ölçümün doğru yapılabilmesi için sensörün sinyal türü, ölçüm aralığı, modülün kanal özellikleri ve bağlantı yöntemi birbiriyle uyumlu olmalıdır.

PLC Analog Çıkış Modülü (AQ) Nedir?

Analog çıkış modülü, PLC programında hesaplanan veya belirlenen bir değeri analog elektriksel sinyale dönüştürerek kontrol edilecek cihaza iletir.

Analog çıkışlar, uygun donanım kullanıldığında aşağıdaki uygulamalarda kullanılabilir:

• Frekans konvertörüne hız referansı gönderilmesi
• Oransal kontrol valflerinin kumandası
• Kontrol cihazlarına analog set değeri iletilmesi
• Sürekli değişken bir kontrol sinyalinin oluşturulması

Örneğin, analog çıkışı destekleyen bir sürücüye 0–10 V referans gönderilerek hız komutu verilebilir. Ancak bu yöntemin kullanılabilmesi için sürücünün ilgili girişinin ve parametrelerinin buna uygun olması gerekir. Bazı sistemlerde hız ve kontrol komutları PROFINET gibi haberleşme ağları üzerinden de iletilebilir.

Analog çıkış modülü seçilirken çıkış aralığı, çözünürlük, kanal sayısı, yük koşulları ve kontrol edilecek cihazın teknik gereksinimleri incelenmelidir.

DI, DQ, AI ve AQ Arasındaki Farklar

En temel ayrım şudur: Dijital modüller belirli durumları algılamak veya iki durumlu kontrol sinyalleri üretmek için kullanılırken analog modüller değişken ölçüm ve referans değerleriyle çalışır.

PLC Giriş ve Çıkış Modülü Nasıl Seçilir?

Doğru modülü seçmek için yalnızca kanal sayısına bakmak yeterli değildir. Kullanılacak sensörlerin, kontrol cihazlarının ve PLC sisteminin teknik özellikleri birlikte değerlendirilmelidir.

Modül seçiminde şu kriterler incelenmelidir:

1. PLC ailesi ve uyumluluk: Modülün kullanılacak SIMATIC S7-1200 veya S7-1500 sistemiyle uyumlu olması gerekir.
2. Giriş veya çıkış türü: Dijital mi, analog mu olduğu belirlenmelidir.
3. Elektriksel sinyal aralığı: Örneğin 24 V DC, 0–10 V veya 4–20 mA gereksinimleri kontrol edilmelidir.
4. Kanal sayısı: Bağlanacak sensör ve cihaz sayısı dikkate alınmalıdır.
5. Çıkış tipi ve yük kapasitesi: Transistörlü veya röleli çıkış seçimi uygulamaya göre yapılmalıdır.
6. Haberleşme ve özel fonksiyonlar: Yüksek hızlı sayım, sıcaklık ölçümü veya farklı haberleşme gereksinimleri varsa bunlar ayrıca değerlendirilmelidir.
7. Montaj ve sistem koşulları: Güç beslemesi, pano alanı, kablolama ve çevresel şartlar göz önünde bulundurulmalıdır.

Sipariş öncesinde seçilen ürünün tam sipariş numarası, teknik veri sayfası ve donanım uyumluluğu kontrol edilmelidir.

Siemens S7-1200 ve S7-1500 Giriş Çıkış Modülleri

Siemens SIMATIC S7-1200 ve S7-1500 PLC ailelerinde, uygulamanın ihtiyaçlarına göre farklı dijital ve analog sinyal modülleri kullanılabilir. Uygun modül seçimi; kanal sayısına, sinyal türüne, performans gereksinimine ve kullanılan CPU modeline bağlıdır.

S7-1200 sistemleri, kompakt ve orta ölçekli makine otomasyonu uygulamalarında kullanılabilir. S7-1500 ailesi ise daha kapsamlı otomasyon projelerinde farklı performans ve genişletme seçenekleri sunar.

Her iki ailede de doğru modülü belirlemek için CPU modeli, donanım yapılandırması ve Siemens'in ilgili ürün dokümanları incelenmelidir. Bir modülün aynı ailedeki her CPU veya konfigürasyonla otomatik olarak uyumlu olduğu varsayılmamalıdır.

Otomasyon Makineleri Verileri Nasıl Alır? Sensörler, Sinyaller ve PLC Girişleri

Endüstriyel otomasyon makineleri, çalışırken hem operatörlerden hem de sensörlerden farklı veriler alır. Bu veriler, makinenin mevcut durumunu anlamasını, üretim adımlarını yönetmesini ve belirlenen koşullara göre işlem yapmasını sağlar. Siemens PLC sistemlerinde bu bilgiler, uygun giriş modülleri veya haberleşme bağlantıları üzerinden kontrol programına aktarılır.

Otomasyon Makineleri Hangi Verileri Alır?

Bir otomasyon makinesi, uygulamasına bağlı olarak aşağıdaki kaynaklardan bilgi alabilir:

• Operatör butonları: Başlatma, durdurma ve manuel çalışma komutları.
• HMI operatör paneli: Hız set değerleri, sıcaklık hedefleri, üretim miktarı ve çalışma modu seçimleri.
• Fotosel sensörler: Konveyörde ürün bulunup bulunmadığı.
• Yaklaşım sensörleri: Metal veya diğer uygun nesnelerin algılanması.
• Limit anahtarları: Bir mekanizmanın belirli bir konuma ulaşıp ulaşmadığı.
• Basınç ve sıcaklık sensörleri: Proses koşullarının ölçülmesi.
• Seviye ve akış sensörleri: Tank seviyesinin veya sıvı akışının izlenmesi.
• Encoder: Uygun bağlantı ve donanım üzerinden hız, konum veya dönüş bilgisinin alınması.
• Sürücü ve diğer otomasyon cihazları: Haberleşme üzerinden çalışma durumu, hata kodu ve ölçüm bilgilerinin alınması.

Dijital ve Analog Sinyaller Nasıl Çalışır?

Sensörlerden gelen sinyaller, türlerine göre farklı şekillerde değerlendirilir.

Dijital sinyaller, genellikle iki durumlu bilgiler taşır. Örneğin, bir fotoselin ürün algılaması veya bir limit anahtarının etkinleşmesi dijital giriş üzerinden PLC'ye bildirilebilir.

Analog sinyaller, değişken ölçüm değerlerini temsil eder. Örneğin, 4–20 mA çıkış veren bir basınç transmiteri, basınç değerine karşılık gelen elektriksel sinyali uygun bir analog giriş modülüne iletebilir. PLC, ölçüm aralığını doğru şekilde ölçeklendirerek bu bilgiyi mühendislik birimlerinde kullanabilir.

Bazı cihazlar ise darbe sinyalleri veya PROFINET gibi endüstriyel haberleşme ağları üzerinden veri gönderir. Bu durumda uygun donanım ve haberleşme yapılandırması gerekir.

PLC Gelen Verileri Nasıl Değerlendirir?

PLC, girişlerden ve haberleşme bağlantılarından aldığı bilgileri kontrol programındaki koşullara göre değerlendirir. Programın sonucuna bağlı olarak dijital çıkışlar, analog çıkışlar veya haberleşme üzerinden gönderilen komutlar kullanılabilir.

Örneğin, bir konveyör sisteminde fotosel ürün algıladığında PLC bu bilgiyi işler. Programda tanımlanan koşullar uygunsa PLC, ilgili kontrol çıkışını etkinleştirerek motor kontaktörüne veya sürücüye komut verebilir. Sistem ayrıca ürün sayısını artırabilir ya da operatör panelinde üretim bilgisini gösterebilir.

Sensörlerden Motor Kontrolüne Örnek

Bir paketleme makinesinde süreç şu şekilde ilerleyebilir:

1. Fotosel, konveyöre gelen ürünü algılar.
2. Sensörün dijital sinyali PLC girişine ulaşır.
3. PLC programı ürün algılama bilgisini ve diğer çalışma koşullarını kontrol eder.
4. Uygun koşullar sağlandığında PLC, motor sürücüsüne veya kontrol devresine komut gönderir.
5. HMI ekranında makinenin durumu veya üretim sayısı görüntülenebilir.

Bu örnek, giriş sinyalinin tek başına motoru çalıştırmadığını gösterir. Kontrol işlemi PLC programına, diğer koşullara ve makinenin elektriksel tasarımına bağlıdır.

Doğru PLC Giriş Modülü Nasıl Belirlenir?

Kullanılacak giriş modülü; sensörün çıkış tipine, sinyal aralığına, kanal sayısına ve PLC sisteminin uyumluluğuna göre seçilmelidir. Dijital sensörler için uygun dijital girişler, analog ölçüm cihazları için gerekli gerilim veya akım aralığını destekleyen analog girişler kullanılmalıdır.

Encoder, sıcaklık sensörü ve yüksek hızlı ölçüm gibi özel uygulamalarda standart bir giriş modülü yeterli olmayabilir. Bu nedenle ürünün teknik veri sayfası ve kullanılacak CPU'nun desteklediği özellikler kontrol edilmelidir.

PLC Giriş Çıkış Modülleri Nerelerde Kullanılır?

Dijital ve analog giriş çıkış modülleri birçok endüstriyel uygulamada kullanılır:

• Konveyör ve paketleme makineleri
• Dolum ve etiketleme sistemleri
• Pompa ve basınç kontrol sistemleri
• Sıcaklık ve seviye izleme uygulamaları
• Üretim hatları
• Motor ve sürücü kontrollü makineler
• Su arıtma ve proses otomasyonu
• Robotik ve makine kontrol sistemleri

Bu uygulamalarda sensörlerden alınan bilgiler PLC programında değerlendirilir ve makinenin çalışma koşullarına uygun kontrol sinyalleri oluşturulur.

Sonuç

PLC dijital ve analog giriş çıkış modülleri, endüstriyel otomasyon sistemlerinde sensörlerden bilgi alınmasını ve makine bileşenlerinin kontrol edilmesini sağlayan temel donanımlardır. DI ve DQ modülleri dijital sinyallerle, AI ve AQ modülleri ise analog sinyallerle çalışır.

Siemens S7-1200 veya S7-1500 için modül seçerken elektriksel özellikler, kanal sayısı, sinyal aralığı, CPU uyumluluğu ve uygulamanın ihtiyaçları birlikte değerlendirilmelidir. Doğru seçilen giriş çıkış modülleri, otomasyon sisteminin güvenilir ve verimli çalışmasına katkı sağlar.

Sık Sorulan Sorular

DI ve DQ ne demektir?

DI, Digital Input yani dijital giriş; DQ ise Digital Output yani dijital çıkış anlamına gelir. DI sinyal alır, DQ kontrol sinyali üretir.

AI ve AQ ne demektir?

AI, Analog Input yani analog giriş; AQ ise Analog Output yani analog çıkış anlamına gelir. AI ölçüm sinyallerini alırken AQ uygun cihazlara analog referans sinyali gönderir.

4–20 mA sinyali hangi modülde kullanılır?

4–20 mA sinyali, bu aralığı destekleyen analog giriş modüllerinde ölçüm almak için kullanılabilir. Aynı aralığı destekleyen analog çıkışlar da kontrol referansı üretmek için kullanılabilir.

Her PLC giriş çıkış modülü her PLC ile uyumlu mudur?

Hayır. Modülün PLC ailesi, CPU modeli, donanım yapılandırması ve teknik özellikleriyle uyumlu olması gerekir.

PLC dijital çıkışı motoru doğrudan çalıştırabilir mi?

Genellikle motor gibi yüksek güçlü yükler doğrudan PLC çıkışına bağlanmaz. Uygun kontaktör, sürücü ve koruma elemanları kullanılır. Kesin bağlantı yöntemi motorun ve kontrol sisteminin teknik özelliklerine göre belirlenmelidir.
