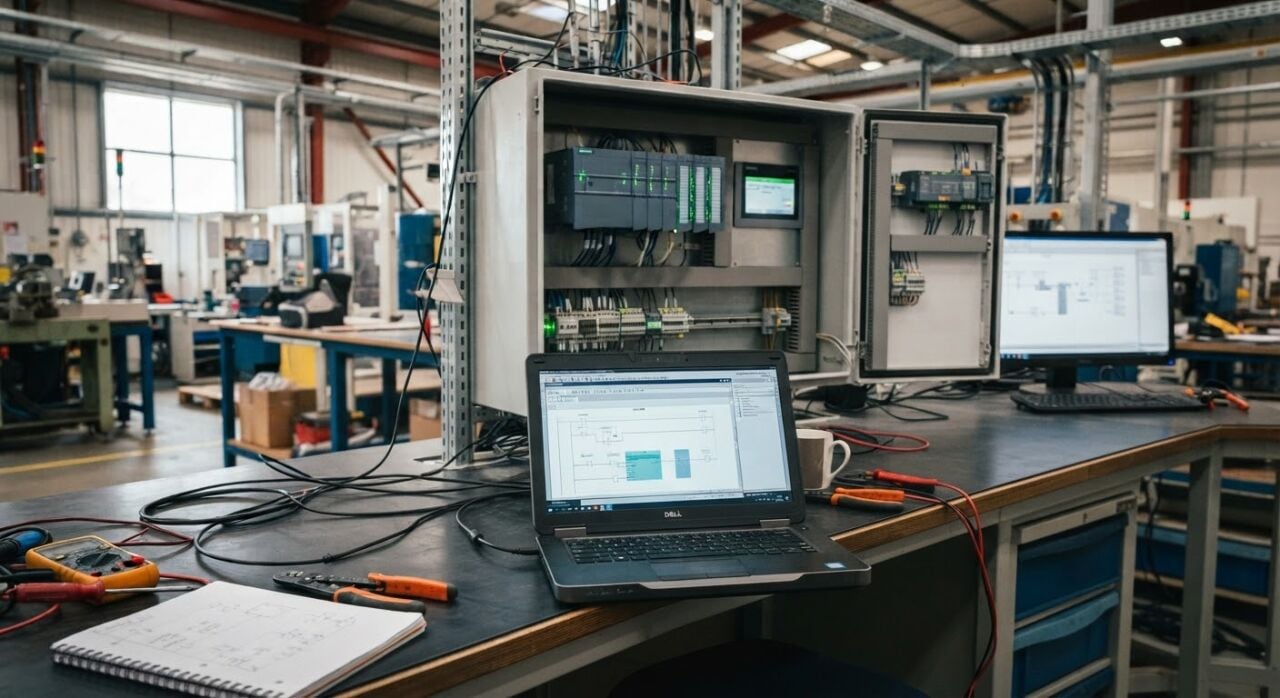

PLC Programlama Nedir? Nasıl Yapılır? Siemens TIA Portal ile PLC Programlama Rehberi

PLC programlama, endüstriyel otomasyon sistemlerinde makinelerin ve üretim süreçlerinin kontrol edilmesini sağlayan temel programlama işlemlerinden biridir. PLC'ler; sensörlerden gelen bilgileri değerlendirerek motor, valf, kontaktör, sürücü ve diğer otomasyon ekipmanlarına gerekli komutları gönderir.

Günümüzde özellikle Siemens PLC sistemleri, fabrikalarda ve endüstriyel otomasyon uygulamalarında yaygın olarak kullanılmaktadır. Siemens'in SIMATIC S7-1200 ve SIMATIC S7-1500 PLC serileri, birçok farklı otomasyon uygulamasında tercih edilmektedir.

PLC Programlama Nedir?

PLC programlama, bir PLC'nin belirli bir otomasyon görevini yerine getirebilmesi için kontrol programının oluşturulması işlemidir. Hazırlanan program sayesinde PLC, girişlerden aldığı sinyalleri değerlendirir ve programda belirlenen koşullara göre çıkışları kontrol eder.

Örneğin bir üretim hattında bulunan sensör bir ürün algıladığında PLC bu bilgiyi işleyebilir ve motora çalışması için komut gönderebilir. Sensörün durumu değiştiğinde ise PLC motoru durdurabilir veya başka bir ekipmanı devreye alabilir.

PLC Nasıl Programlanır?

PLC programlama işlemi genel olarak birkaç temel aşamadan oluşur:

1. PLC ve otomasyon sisteminin belirlenmesi
2. Giriş ve çıkışların belirlenmesi
3. PLC programının oluşturulması
4. Programın PLC'ye aktarılması
5. Programın test edilmesi
6. Hataların kontrol edilmesi ve programın devreye alınması

Siemens PLC'lerde bu işlemler için en yaygın kullanılan yazılımlardan biri TIA Portal'dır. TIA Portal üzerinden PLC donanımı yapılandırılabilir, program yazılabilir, HMI ekranları oluşturulabilir ve otomasyon sistemi üzerinde çeşitli test ve teşhis işlemleri gerçekleştirilebilir.

PLC Programlama Dilleri Nelerdir?

PLC'lerde farklı programlama dilleri kullanılabilir. Kullanılacak programlama dili, uygulamanın yapısına ve programcının tercihine göre değişebilir.

LAD – Ladder Diagram

LAD, PLC programlamada yaygın olarak kullanılan grafik tabanlı programlama dillerinden biridir. Röle ve kontaktör mantığına benzeyen yapısı sayesinde özellikle dijital giriş ve çıkışların kontrol edildiği uygulamalarda oldukça kullanışlıdır.

FBD – Function Block Diagram

FBD, fonksiyon bloklarının kullanıldığı grafiksel bir PLC programlama yöntemidir. Farklı fonksiyonların bloklar üzerinden birbirine bağlanmasını sağlar.

SCL – Structured Control Language

SCL, metin tabanlı bir programlama dilidir. Daha karmaşık matematiksel işlemler, veri işleme ve gelişmiş kontrol algoritmaları gibi uygulamalarda kullanılabilir.

TIA Portal ile PLC Programlama

Siemens TIA Portal, Siemens otomasyon ürünlerinin programlanması ve yapılandırılması için kullanılan mühendislik yazılımlarından biridir.

TIA Portal ile PLC donanımının yapılandırılmasının yanı sıra PLC programları oluşturulabilir, HMI sistemleri yapılandırılabilir ve otomasyon sisteminin farklı bileşenleri aynı proje içerisinde yönetilebilir.

Özellikle S7-1200 ve S7-1500 PLC aileleri ile çalışırken TIA Portal önemli bir programlama ve mühendislik ortamı sunar.

Siemens S7-1200 PLC Programlama

Siemens S7-1200, kompakt yapısı ve farklı haberleşme ve genişleme seçenekleri sayesinde çeşitli otomasyon uygulamalarında kullanılan PLC ailesidir.

S7-1200 ile PLC programlama sırasında dijital girişler, dijital çıkışlar, analog sinyaller, timerlar, counterlar, veri blokları ve farklı haberleşme fonksiyonları kullanılabilir.

Siemens S7-1500 PLC Programlama

Siemens S7-1500, daha gelişmiş otomasyon uygulamalarında kullanılan PLC ailesidir. Yüksek performans gerektiren makinelerde ve üretim sistemlerinde farklı CPU seçenekleriyle kullanılabilir.

S7-1500 programlama işlemleri de TIA Portal üzerinden gerçekleştirilebilir. Uygulamanın gereksinimlerine göre farklı CPU, haberleşme modülü ve I/O modülleri kullanılabilir.

PLC Giriş ve Çıkışları Nasıl Çalışır?

Bir PLC'nin temel çalışma mantığında girişler ve çıkışlar önemli bir yere sahiptir.

PLC girişleri, sensörler, butonlar, limit switchler ve benzeri cihazlardan gelen bilgilerin PLC tarafından alınmasını sağlar.

PLC çıkışları ise kontaktör, röle, valf, lamba, motor kontrol ekipmanı ve benzeri cihazların kontrol edilmesini sağlar.

Basit bir örnekte, bir butona basıldığında PLC girişinden sinyal alınabilir. PLC programı bu sinyali değerlendirerek çıkış üzerinden bir kontaktörü çalıştırabilir.

PLC Programlamada Timer ve Counter Kullanımı

PLC programlarında timer ve counter fonksiyonları oldukça sık kullanılır.

Timer

Timer fonksiyonları belirli bir zaman gecikmesinin oluşturulmasını sağlar. Örneğin bir butona basıldıktan 5 saniye sonra bir motorun çalıştırılması için timer kullanılabilir.

Counter

Counter fonksiyonları belirli olayların veya ürünlerin sayılması için kullanılabilir. Örneğin üretim hattından geçen ürünlerin sayısının tutulması için counter kullanılabilir.

PLC Programlama Örneği

Basit bir motor kontrol senaryosunda bir Start butonu ve bir Stop butonu kullanılabilir.

Start butonuna basıldığında PLC girişinden sinyal alınır ve program motoru çalıştıracak çıkışı aktif hale getirir. Stop butonuna basıldığında ise motor çıkışı pasif hale getirilir.

Gerçek bir otomasyon sisteminde bu temel mantık; emniyet devreleri, sensörler, motor sürücüleri, kontaktörler, haberleşme sistemleri ve diğer kontrol elemanlarıyla birlikte çok daha kapsamlı hale getirilebilir.

PLC Programlama Öğrenmek İçin Neler Gereklidir?

PLC programlamaya başlamak isteyen kişilerin öncelikle temel elektrik ve otomasyon bilgilerine sahip olması faydalıdır.

• Temel elektrik bilgisi
• Dijital ve analog sinyal bilgisi
• PLC çalışma mantığı
• LAD, FBD veya SCL gibi PLC programlama dilleri
• Endüstriyel sensörler
• Motor ve sürücü sistemleri
• HMI sistemleri
• Endüstriyel haberleşme
• TIA Portal kullanımı

PLC Programlamada Kullanılan Siemens Ürünleri

Bir otomasyon projesinde yalnızca PLC kullanılmaz. Projenin ihtiyaçlarına göre farklı otomasyon ürünleri birlikte çalışabilir.

Siemens otomasyon sistemlerinde PLC, HMI, SIMATIC I/O modülleri, sürücüler, servo sistemleri, güç kaynakları ve endüstriyel haberleşme ürünleri aynı otomasyon projesinin farklı parçalarını oluşturabilir.

Siemens otomasyon ürünlerini ve farklı ürün kategorilerini incelemek için SiNDUSTRY üzerinden PLC, HMI, sürücü, servo motor, CPU, güç kaynağı ve Siemens kablo ürünlerine göz atabilirsiniz.

PLC Programlama ile TIA Portal Arasındaki İlişki

PLC programlama bir kontrol sisteminin çalışma mantığını oluştururken, TIA Portal bu programın hazırlanması ve otomasyon sisteminin yapılandırılması için kullanılan mühendislik ortamlarından biridir.

Bu nedenle Siemens PLC öğrenmek isteyen kişiler için PLC'nin çalışma mantığını öğrenmek ile TIA Portal kullanımını öğrenmek birbirini tamamlayan konulardır.

PLC Programlamada Sık Yapılan Hatalar

• Giriş ve çıkış adreslerinin yanlış tanımlanması
• PLC donanımının yanlış yapılandırılması
• Yanlış veri tipi kullanılması
• Timer ve counter parametrelerinin yanlış ayarlanması
• Haberleşme ayarlarının kontrol edilmemesi
• Programın gerçek makine üzerinde yeterli test yapılmadan çalıştırılması
• Emniyet sistemlerinin normal PLC kontrol mantığıyla karıştırılması

Özellikle gerçek makinelerde PLC programı devreye alınırken sistemin elektriksel ve fonksiyonel güvenlik gereksinimleri ayrıca değerlendirilmelidir.

PLC Programlama Hakkında Sık Sorulan Sorular

PLC programlama zor mudur?

PLC programlamanın zorluk seviyesi uygulamanın karmaşıklığına göre değişir. Temel giriş-çıkış uygulamaları daha kolay öğrenilebilirken gelişmiş haberleşme, hareket kontrolü ve proses uygulamaları daha fazla bilgi gerektirebilir.

PLC programlamak için TIA Portal gerekli mi?

Siemens PLC modellerinde kullanılan mühendislik yazılımı PLC ailesine ve kullanılan sisteme göre değişebilir. S7-1200 ve S7-1500 gibi modern Siemens PLC'lerin programlanmasında TIA Portal yaygın olarak kullanılmaktadır.

PLC programlama hangi alanlarda kullanılır?

PLC programlama; üretim hatları, paketleme makineleri, konveyör sistemleri, pompa sistemleri, proses otomasyonu, makine otomasyonu ve birçok farklı endüstriyel otomasyon uygulamasında kullanılabilir.

PLC programlama öğrenmeye nereden başlanmalı?

Başlangıç için PLC'nin çalışma mantığını, dijital giriş-çıkışları ve temel programlama mantığını öğrenmek; ardından LAD veya FBD gibi daha görsel bir programlama diliyle basit uygulamalar geliştirmek faydalı olabilir. Daha sonra TIA Portal ve Siemens PLC sistemlerine geçilebilir.

Sonuç

PLC programlama, endüstriyel otomasyon sistemlerinin temel yapı taşlarından biridir. PLC'nin girişlerden aldığı bilgileri değerlendirerek çıkışları kontrol etmesi sayesinde makineler ve üretim sistemleri otomatik olarak çalıştırılabilir.

Siemens PLC sistemleriyle çalışmak isteyenler için TIA Portal, PLC programlama ve otomasyon sistemi yapılandırma süreçlerinde önemli bir mühendislik aracıdır. S7-1200 ve S7-1500 gibi PLC aileleriyle birlikte farklı HMI, sürücü, I/O, güç kaynağı ve haberleşme ürünleri kullanılarak kapsamlı otomasyon sistemleri oluşturulabilir.
