PROFIBUS Nedir? Çalışma Prensibi, Türleri ve Kullanım Alanları

PROFIBUS Nedir?

PROFIBUS, endüstriyel otomasyon sistemlerinde PLC, uzak I/O, sürücü, sensör, aktüatör ve diğer saha cihazlarının birbiriyle haberleşmesini sağlayan dijital bir iletişim protokolüdür. PROFIBUS sayesinde çok sayıda otomasyon cihazı ortak bir haberleşme hattına bağlanabilir ve merkezi bir kontrol sistemi üzerinden yönetilebilir.

Geleneksel sistemlerde her saha cihazı için ayrı kablolama yapılması gerekirken PROFIBUS, cihazların tek bir ağ üzerinde haberleşmesine imkân verir. Bu yapı kablo miktarının azaltılmasına, sistemin daha düzenli kurulmasına ve arızaların daha kolay tespit edilmesine yardımcı olur.

PROFIBUS Nasıl Çalışır?

PROFIBUS ağı, kontrol cihazı ile saha ekipmanları arasında düzenli veri alışverişi gerçekleştirir. Sistemin merkezinde genellikle bir PLC veya endüstriyel kontrolör bulunur. PLC, PROFIBUS hattına bağlı uzak I/O istasyonlarından, sürücülerden ve diğer saha cihazlarından veri alır ve gerekli kontrol komutlarını gönderir.

Örneğin bir üretim hattında PLC; motor sürücüsüne hız komutu gönderebilir, uzak I/O modülünden sensör bilgilerini okuyabilir ve valflerin durumunu kontrol edebilir. Bu iletişim aynı PROFIBUS kablosu üzerinden gerçekleştirildiği için karmaşık saha kablolamasının azaltılması mümkün olur.

PROFIBUS Türleri Nelerdir?

PROFIBUS teknolojisinin farklı endüstriyel ihtiyaçlar için geliştirilmiş türleri bulunur. En yaygın kullanılan türler PROFIBUS DP ve PROFIBUS PA sistemleridir.

PROFIBUS DP Nedir?

PROFIBUS DP, fabrika otomasyonu ve hızlı veri iletişimi gerektiren uygulamalar için geliştirilmiştir. PLC, uzak I/O istasyonu, frekans konvertörü, servo sürücü ve operatör paneli gibi cihazların haberleşmesinde yaygın olarak kullanılır.

PROFIBUS DP sistemleri özellikle üretim makineleri, paketleme hatları, konveyör sistemleri, montaj makineleri ve otomatik üretim tesislerinde tercih edilir. DP ifadesi, dağıtılmış çevre birimlerini tanımlayan “Decentralized Peripherals” teriminden gelir.

PROFIBUS PA Nedir?

PROFIBUS PA, proses otomasyonu uygulamaları için geliştirilmiş bir PROFIBUS türüdür. Basınç, sıcaklık, seviye ve debi transmitterleri gibi saha cihazlarının kontrol sistemiyle haberleşmesini sağlar.

Kimya, petrokimya, su arıtma, ilaç, enerji ve gıda üretimi gibi proses tesislerinde kullanılabilir. PROFIBUS PA, haberleşme ile birlikte saha cihazlarının beslenmesine uygun altyapılar kurulmasına imkân verir.

PROFIBUS Sisteminin Temel Bileşenleri Nelerdir?

Güvenilir bir PROFIBUS ağı oluşturmak için kullanılan bütün ekipmanların birbirine ve haberleşme altyapısına uygun olması gerekir.

• PROFIBUS master: Ağdaki veri iletişimini yöneten PLC veya kontrolördür.
• PROFIBUS slave: Uzak I/O, sürücü, sensör veya saha cihazıdır.
• PROFIBUS kablosu: Cihazlar arasındaki veri iletişimini sağlayan ekranlı kablodur.
• PROFIBUS konnektörü: Haberleşme kablosunun cihazlara bağlanmasını sağlar.
• Sonlandırma direnci: Hattın başlangıç ve bitiş noktalarında sinyal yansımasını azaltır.
• Repeater: Hat uzunluğunu veya bağlanabilecek cihaz sayısını artırmak için kullanılabilir.
• Uzak I/O istasyonu: Saha sinyallerinin merkezi PLC sistemine aktarılmasını sağlar.

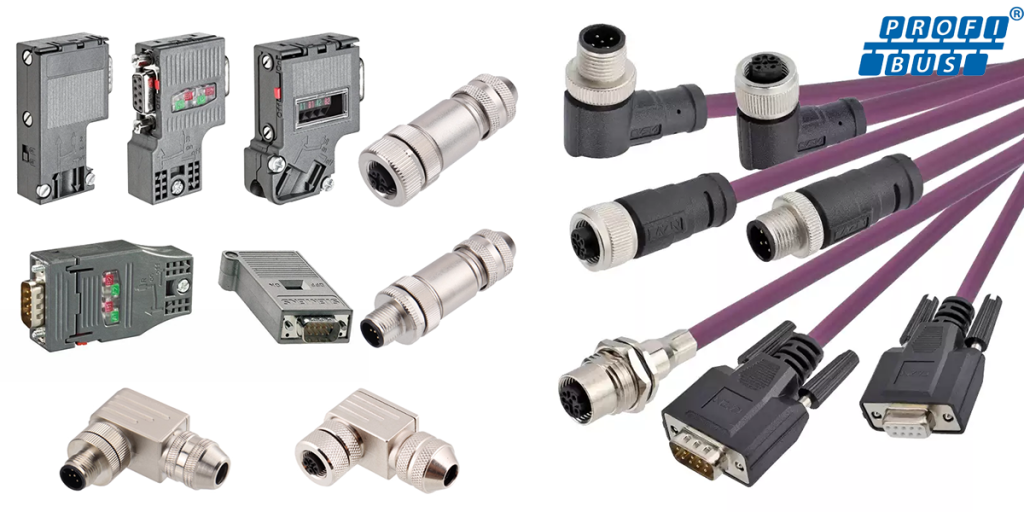

PROFIBUS Konnektörü Ne İşe Yarar?

PROFIBUS konnektörü, haberleşme kablosunun PLC, uzak I/O istasyonu, sürücü veya diğer ağ cihazlarına bağlanmasını sağlar. Konnektör içerisindeki kablo bağlantılarının doğru yapılması, ekranlamanın korunması ve sonlandırma direncinin doğru kullanılması ağın güvenilirliği açısından önemlidir.

Stokta bulunan 6ES7972-0BA52-0XA0 Siemens PROFIBUS konnektör, PROFIBUS haberleşme bağlantılarında değerlendirilebilecek Siemens bağlantı ürünlerinden biridir.

PROFIBUS Sonlandırma Direnci Neden Önemlidir?

PROFIBUS hattının başlangıç ve bitiş noktalarında sonlandırma direnci kullanılması gerekir. Sonlandırmanın hatalı yapılması sinyal yansımalarına, veri kaybına ve haberleşme kesintilerine neden olabilir.

Hattın yalnızca iki uç noktasındaki sonlandırma dirençleri aktif olmalıdır. Ağın ortasında bulunan cihazlarda sonlandırmanın açık bırakılması veya hattın sonunda devre dışı olması haberleşme problemleri oluşturabilir. Sonlandırma aktif olduğunda ilgili konnektörün bağlı bulunduğu cihazın enerjisinin kesilmesi de bazı ağ yapılarında hattı etkileyebilir.

PROFIBUS Ağ Yapısı Nasıldır?

PROFIBUS sistemlerinde genellikle hat tipi ağ yapısı kullanılır. Cihazlar, PROFIBUS kablosu üzerinden sıralı biçimde birbirine bağlanır. Hattın ilk ve son cihazında sonlandırma direnci aktif edilir.

Her PROFIBUS cihazına farklı bir ağ adresi atanmalıdır. Aynı hatta iki cihazın aynı adresi kullanması haberleşme hatasına neden olur. Cihaz adresleri donanım üzerindeki anahtarlarla veya yapılandırma yazılımı üzerinden belirlenebilir.

PROFIBUS ile PROFINET Arasındaki Fark Nedir?

PROFIBUS ve PROFINET, endüstriyel otomasyon sistemlerinde kullanılan iki farklı haberleşme teknolojisidir. PROFIBUS, seri haberleşme altyapısına dayanırken PROFINET, Industrial Ethernet teknolojisini kullanır.

Yeni kurulan birçok otomasyon sisteminde PROFINET tercih edilse de PROFIBUS, dünya genelinde kurulu çok sayıda makine ve üretim tesisinde kullanılmaya devam etmektedir. Bu nedenle PROFIBUS ekipmanları, bakım ve yedek parça uygulamalarında önemini korur.

PROFIBUS Nerelerde Kullanılır?

PROFIBUS, fabrika ve proses otomasyonunda farklı cihazların ortak bir ağ üzerinden haberleşmesi gereken birçok uygulamada kullanılabilir.

• PLC ve uzak I/O haberleşmesi
• Frekans konvertörü ve sürücü kontrolü
• Üretim ve montaj hatları
• Paketleme makineleri
• Konveyör sistemleri
• Otomotiv üretim tesisleri
• Robotik uygulamalar
• Su ve atık su tesisleri
• Kimya ve petrokimya tesisleri
• Enerji ve proses otomasyonu

PROFIBUS Kullanmanın Avantajları Nelerdir?

• Çok sayıda cihazın aynı haberleşme hattına bağlanmasını sağlar.
• Saha kablolamasının azaltılmasına yardımcı olur.
• PLC, sürücü ve uzak I/O sistemlerini ortak ağda birleştirir.
• Merkezi teşhis ve arıza takibi imkânı sunar.
• Makine ve tesislerin genişletilmesini kolaylaştırabilir.
• Endüstride yaygın kullanılan ve bilinen bir haberleşme altyapısıdır.
• Mevcut makinelerde bakım ve yedek parça sürekliliği sağlar.

PROFIBUS Ağı Kurarken Nelere Dikkat Edilmelidir?

PROFIBUS ağının kararlı şekilde çalışması için kablo bağlantıları, cihaz adresleri ve sonlandırma dirençleri doğru yapılandırılmalıdır.

• Her cihaza benzersiz bir PROFIBUS adresi atanmalıdır.
• Hattın başlangıç ve bitiş noktalarında sonlandırma aktif edilmelidir.
• PROFIBUS kablosunun ekranlaması kesintisiz korunmalıdır.
• Kablo, güç hatlarından mümkün olduğunca ayrı taşınmalıdır.
• Konnektör bağlantılarında iletkenlerin yerleri karıştırılmamalıdır.
• Kablo uzunluğu seçilen haberleşme hızına uygun olmalıdır.
• Gereksiz ek ve bağlantı noktalarından kaçınılmalıdır.
• Pano ve makine topraklaması doğru yapılmalıdır.

PROFIBUS Arızaları Nasıl Tespit Edilir?

PROFIBUS haberleşme sorunları; gevşek konnektör, hasarlı kablo, yanlış cihaz adresi, hatalı sonlandırma, ekranlama problemi veya cihaz enerjisinin kesilmesi nedeniyle oluşabilir.

Arıza durumunda öncelikle PLC teşhis ekranı, cihazların durum LED'leri, konnektör bağlantıları ve sonlandırma anahtarları kontrol edilmelidir. Ağdaki cihazların adresleri incelenmeli ve aynı adresi kullanan iki cihaz bulunmadığından emin olunmalıdır.

Kesintili haberleşme problemlerinde kablo güzergâhı, elektromanyetik parazit kaynakları ve ekranlama bağlantıları da kontrol edilmelidir. Profesyonel PROFIBUS analiz cihazları kullanılarak sinyal kalitesi ve ağ üzerindeki haberleşme hataları ayrıntılı şekilde incelenebilir.

İlgili Siemens PROFIBUS Ürünleri

• 6ES7972-0BA52-0XA0 Siemens PROFIBUS Konnektör
• 6ES7143-5AH00-0BA0 Siemens SIMATIC DP Modülü

Sonuç

PROFIBUS, PLC, uzak I/O, sürücü ve saha cihazları arasında güvenilir veri iletişimi sağlayan önemli bir endüstriyel haberleşme protokolüdür. PROFIBUS DP fabrika otomasyonunda, PROFIBUS PA ise proses uygulamalarında yaygın olarak kullanılır. Doğru kablo, konnektör, cihaz adresi ve sonlandırma yapılandırması, haberleşme ağının kararlı ve uzun ömürlü çalışması açısından büyük önem taşır.
