PROFINET Nedir? Endüstriyel Otomasyonda Kullanımı ve Avantajları

PROFINET Nedir?

PROFINET, endüstriyel otomasyon sistemlerinde cihazların birbiriyle hızlı, güvenilir ve eş zamanlı olarak haberleşmesini sağlayan Ethernet tabanlı bir iletişim protokolüdür. PLC, HMI, servo sürücü, frekans konvertörü, uzak I/O istasyonu, sensör ve endüstriyel switch gibi otomasyon bileşenleri PROFINET ağı üzerinden birbirine bağlanabilir.

Standart Ethernet teknolojisinin endüstriyel ihtiyaçlara uyarlanmış biçimi olan PROFINET, üretim hatlarında gerçek zamanlı veri aktarımı sağlar. Böylece makinelerin durumu izlenebilir, kontrol komutları hızlı şekilde iletilebilir ve sistemde oluşabilecek haberleşme sorunları daha kolay tespit edilebilir.

PROFINET Nasıl Çalışır?

PROFINET sisteminde cihazlar Industrial Ethernet altyapısı üzerinden haberleşir. Sistemin merkezinde genellikle bir PLC veya endüstriyel kontrolör bulunur. Kontrolör, ağdaki uzak I/O modülleri, sürücüler, operatör panelleri ve diğer saha cihazlarıyla düzenli olarak veri alışverişi gerçekleştirir.

PLC tarafından gönderilen kontrol komutları PROFINET üzerinden ilgili cihaza iletilirken, cihazlardan gelen sıcaklık, basınç, hız, konum ve durum bilgileri de kontrol sistemine aktarılır. Bu çift yönlü iletişim, üretim sürecinin sürekli izlenmesini ve hassas şekilde yönetilmesini sağlar.

PROFINET Sisteminin Temel Bileşenleri Nelerdir?

Bir PROFINET ağı yalnızca PLC ve Ethernet kablosundan oluşmaz. Güvenilir bir haberleşme altyapısı kurabilmek için kullanılan bütün bileşenlerin endüstriyel çalışma koşullarına uygun olması gerekir.

  • PROFINET kontrolör: Sistemdeki cihazları yöneten PLC veya endüstriyel kontrolördür.
  • PROFINET cihaz: Uzak I/O, sürücü, sensör, valf adası veya benzeri saha ekipmanıdır.
  • Industrial Ethernet switch: Ağdaki cihazların birbirine bağlanmasını ve verinin doğru noktaya iletilmesini sağlar.
  • PROFINET kablosu: Endüstriyel ortamlara uygun ekranlı veri aktarım kablosudur.
  • RJ45 konnektör: Ethernet kablosunun PLC, switch ve diğer ağ cihazlarına bağlanmasını sağlar.
  • Haberleşme işlemcisi: PLC sistemine Industrial Ethernet veya PROFINET bağlantısı kazandırır.

PROFINET ile PROFIBUS Arasındaki Fark Nedir?

PROFINET ve PROFIBUS, endüstriyel otomasyon sistemlerinde kullanılan iki farklı haberleşme teknolojisidir. PROFIBUS seri haberleşme temeline dayanırken PROFINET, Industrial Ethernet altyapısını kullanır. Bu nedenle PROFINET daha yüksek veri aktarım hızları, daha esnek ağ yapıları ve gelişmiş teşhis imkânları sunabilir.

PROFIBUS sistemlerinde cihazlar genellikle hat tipi bir ağ yapısıyla bağlanır. PROFINET sistemlerinde ise yıldız, hat, ağaç ve halka gibi farklı ağ topolojileri oluşturulabilir. Endüstriyel switch kullanılması, ağın genişletilmesini ve farklı makine bölümlerinin birbirinden düzenli biçimde ayrılmasını kolaylaştırır.

PROFINET ile Standart Ethernet Arasındaki Fark Nedir?

Standart Ethernet çoğunlukla bilgisayar, yazıcı ve internet bağlantısı gibi ofis uygulamalarında kullanılır. PROFINET ise üretim ortamındaki gerçek zamanlı kontrol ihtiyaçları için geliştirilmiştir. Endüstriyel makinelerde kontrol komutlarının doğru zamanda iletilmesi önemli olduğu için PROFINET haberleşmesi otomasyon süreçlerine uygun şekilde yapılandırılır.

Ayrıca PROFINET ağlarında kullanılan switch, konnektör ve kablolar; sıcaklık değişimleri, titreşim, elektromanyetik parazit ve sürekli çalışma gibi endüstriyel koşullara dayanacak şekilde seçilmelidir. Standart ofis ekipmanları, ağır çalışma koşullarında aynı bağlantı güvenilirliğini sağlayamayabilir.

PROFINET Ağ Topolojileri Nelerdir?

PROFINET, farklı makine ve tesis yapılarına uygun ağ topolojilerinin kurulmasına imkân verir. Kullanılacak topoloji; cihaz sayısına, tesisin fiziksel yerleşimine, yedeklilik ihtiyacına ve bakım planına göre belirlenir.

  • Yıldız topolojisi: Cihazlar merkezi bir endüstriyel switche bağlanır.
  • Hat topolojisi: Cihazlar birbirine sıralı biçimde bağlanır.
  • Ağaç topolojisi: Birden fazla yıldız ve hat yapısı birlikte kullanılır.
  • Halka topolojisi: Ağ kesintilerine karşı yedeklilik sağlamak amacıyla tercih edilebilir.

Küçük makinelerde basit bir hat veya yıldız yapısı yeterli olabilir. Büyük üretim tesislerinde ise yönetilebilir switchler kullanılarak bölümlere ayrılmış ve izlenebilir bir PROFINET ağı oluşturulabilir.

PROFINET Nerelerde Kullanılır?

PROFINET; hızlı veri aktarımı, esnek ağ yapısı ve gelişmiş teşhis özellikleri nedeniyle çok sayıda endüstriyel uygulamada kullanılır.

  • Fabrika otomasyonu
  • Üretim ve montaj hatları
  • Paketleme makineleri
  • Robotik sistemler
  • Konveyör ve taşıma sistemleri
  • Otomotiv üretim tesisleri
  • Gıda ve içecek makineleri
  • Su ve atık su tesisleri
  • Enerji ve proses otomasyonu
  • PLC, HMI ve sürücü haberleşmesi

PROFINET Kullanmanın Avantajları Nelerdir?

PROFINET, otomasyon sistemlerinin daha hızlı, izlenebilir ve yönetilebilir hâle gelmesine yardımcı olur. Ethernet tabanlı olması sayesinde mevcut ağ teknolojileriyle uyumlu bir altyapı kurulabilir ve sisteme yeni cihazlar eklenebilir.

  • Yüksek hızlı veri iletişimi sağlar.
  • Gerçek zamanlı kontrol uygulamalarını destekler.
  • PLC, HMI, sürücü ve uzak I/O sistemlerini aynı ağda birleştirir.
  • Cihaz ve bağlantı sorunlarının teşhisini kolaylaştırır.
  • Farklı ağ topolojilerinin kurulmasına imkân verir.
  • Kablo ve bağlantı karmaşasının azaltılmasına yardımcı olur.
  • Makine ve üretim hattının genişletilmesini kolaylaştırır.
  • Bakım ve devreye alma süreçlerini hızlandırabilir.

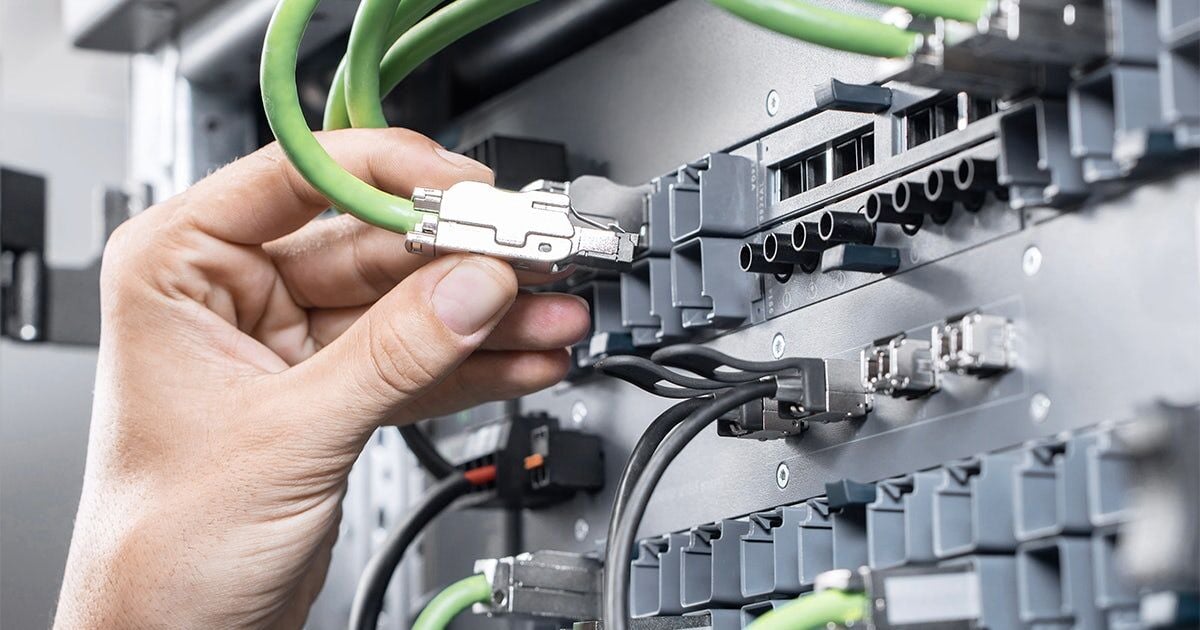

PROFINET Kablosu ve RJ45 Konnektör Seçimi

PROFINET ağının kararlı çalışması için kablo ve konnektör seçimi önemlidir. Kullanılacak kablonun ekranlı olması, endüstriyel çalışma koşullarına uygun üretilmesi ve gerekli veri aktarım özelliklerini karşılaması gerekir. Hareketli makine bölümlerinde kullanılacak kabloların sürekli bükülmeye uygun olup olmadığı da kontrol edilmelidir.

RJ45 konnektör seçilirken kablo çapı, iletken yapısı, ekranlama özelliği ve bağlantı yapılacak cihazın soket tipi dikkate alınmalıdır. Endüstriyel RJ45 konnektörler, standart ofis tipi konnektörlere göre daha sağlam bir bağlantı sağlayabilir ve elektromanyetik parazite karşı daha iyi koruma sunabilir.

PROFINET bağlantılarında kullanılabilecek stok ürünlerinden biri 6GK1901-1BB10-2AA0 Siemens Industrial Ethernet RJ45 konnektör modelidir. Kablo ve konnektör uyumluluğu montaj öncesinde kontrol edilmelidir.

Endüstriyel Switch Neden Kullanılır?

Endüstriyel switch, PROFINET ağındaki PLC, HMI, sürücü ve saha cihazlarının birbirine bağlanmasını sağlar. Switch kullanılarak yıldız veya ağaç topolojisi oluşturulabilir, cihaz grupları düzenlenebilir ve ağın farklı bölümleri birbirine bağlanabilir.

Endüstriyel switch seçerken port sayısı, veri aktarım hızı, yönetilebilirlik özelliği, çalışma sıcaklığı ve montaj biçimi dikkate alınmalıdır. Stokta bulunan 6GK5008-0BA10-1AB2 Siemens Industrial Ethernet Switch ve 6GK5206-2BS00-2AC2 Siemens Industrial Ethernet Switch ürünleri ilgili endüstriyel ağ uygulamalarında değerlendirilebilir.

PROFINET Ağı Kurarken Nelere Dikkat Edilmelidir?

PROFINET ağı kurulurken yalnızca cihazların birbirine bağlanması yeterli değildir. Kablolama, ekranlama, cihaz isimlendirmesi ve ağ planlaması doğru yapılmalıdır.

  • Endüstriyel kullanıma uygun kablo ve konnektör tercih edilmelidir.
  • Kablo güzergâhı güç kablolarından mümkün olduğunca ayrı tutulmalıdır.
  • Kablo ekranlaması ve pano topraklaması doğru yapılmalıdır.
  • Her PROFINET cihazına doğru cihaz adı ve IP adresi atanmalıdır.
  • Ağ topolojisi kurulumdan önce planlanmalıdır.
  • Switch portları ve bağlantı noktaları etiketlenmelidir.
  • Kablo uzunluğu ve bağlantı sayısı teknik sınırlara uygun olmalıdır.
  • Devreye alma sonrasında ağ teşhisleri kontrol edilmelidir.

PROFINET Arızaları Nasıl Tespit Edilir?

PROFINET sistemlerinde haberleşme kesintileri; hasarlı kablo, gevşek konnektör, yanlış cihaz adı, hatalı IP ayarı, ekranlama problemi veya enerji kesintisi gibi nedenlerden kaynaklanabilir. PLC teşhis ekranları ve mühendislik yazılımları kullanılarak hangi cihazla haberleşmenin kesildiği belirlenebilir.

Arıza durumunda öncelikle cihazların enerji durumu, Ethernet port LED'leri, kablo bağlantıları ve switch portları kontrol edilmelidir. Sorun devam ediyorsa cihaz adı, IP adresi ve donanım yapılandırması incelenmelidir. Düzenli bakım ve doğru etiketleme, haberleşme sorunlarının daha hızlı çözülmesine yardımcı olur.

İlgili Siemens Industrial Ethernet Ürünleri

Sonuç

PROFINET, modern endüstriyel otomasyon sistemlerinde hızlı ve güvenilir veri iletişimi sağlayan önemli bir haberleşme protokolüdür. PLC, HMI, sürücü, uzak I/O ve endüstriyel ağ cihazlarının aynı altyapı üzerinden haberleşmesine imkân verir. Doğru switch, kablo ve RJ45 konnektör kullanılması; ağ performansının, sistem kararlılığının ve haberleşme güvenilirliğinin korunmasına yardımcı olur.
