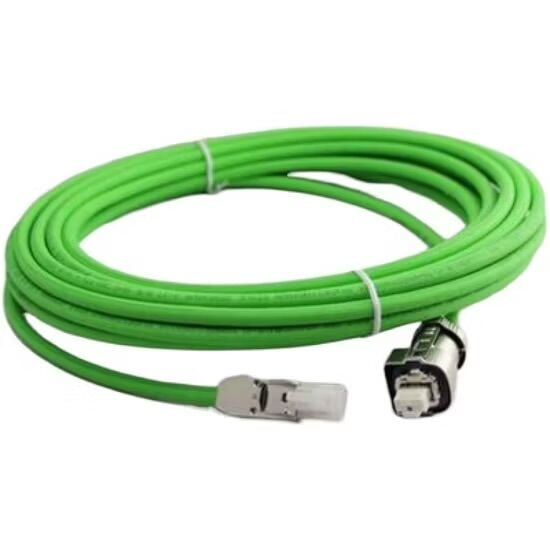

Siemens Kablo Nedir? Çeşitleri, Kullanım Alanları ve Seçim Kriterleri

Siemens Kablo Nedir?

Siemens kablo ürünleri; otomasyon sistemlerinde güç, motor, encoder, kontrol ve haberleşme sinyallerinin güvenilir şekilde aktarılması için kullanılan endüstriyel bağlantı çözümleridir. Siemens servo motorlar, SINAMICS sürücüler, SIMATIC PLC sistemleri, HMI paneller ve endüstriyel ağ cihazları arasında farklı görevler için farklı kablo türleri kullanılır.

Endüstriyel makinelerde kullanılan kabloların yalnızca elektriksel bağlantı sağlaması yeterli değildir. Kablonun titreşim, elektromanyetik parazit, sıcaklık değişimi, yağ, hareket ve sürekli çalışma gibi çevresel koşullara uygun olması gerekir. Bu nedenle doğru Siemens kablo seçimi sistem performansı, haberleşme kararlılığı ve makine güvenilirliği açısından önemlidir.

Siemens Kablo Ne İşe Yarar?

Siemens kablolar, bağlı oldukları ekipmana göre farklı görevleri yerine getirir. Bir servo motor güç kablosu, sürücüden motora gerekli elektrik enerjisini taşırken encoder kablosu motorun hız ve konum bilgisini kontrol sistemine aktarır.

PROFINET ve PROFIBUS kabloları ise PLC, HMI, uzak I/O, sürücü ve diğer otomasyon cihazları arasındaki haberleşmeyi sağlar. DRIVE-CLiQ kabloları da uyumlu SINAMICS ve hareket kontrolü sistemlerinde dijital cihaz bağlantısı için kullanılır.

Siemens Kablo Çeşitleri Nelerdir?

Siemens kablo ürünleri kullanım amacı, bağlantı tipi, hareket kabiliyeti ve bağlı olduğu cihaz ailesine göre farklı gruplara ayrılır.

• Servo motor güç kabloları
• Encoder ve sinyal kabloları
• DRIVE-CLiQ kabloları
• MOTION-CONNECT kabloları
• PROFINET kabloları
• PROFIBUS kabloları
• Industrial Ethernet kabloları
• Motor bağlantı kabloları
• Önceden konnektörlü bağlantı kabloları
• Hareketli uygulamalara uygun zincir kabloları

Siemens MOTION-CONNECT Kablo Nedir?

MOTION-CONNECT, Siemens hareket kontrolü ve sürücü sistemlerinde kullanılan güç ve sinyal kablolarını kapsayan bağlantı sistemidir. Servo motor, asenkron motor ve direkt tahrikli motor uygulamalarında kullanılabilen kablo seçenekleri bulunur.

MOTION-CONNECT kablolar; SINAMICS sürücüler, SIMOTICS motorlar, encoder sistemleri ve hareket kontrolü bileşenleri arasında bağlantı kurmak için kullanılabilir. Uygulamaya göre sabit tesisat, sınırlı hareket veya sürekli hareket gerektiren kablo seçenekleri tercih edilmelidir.

Servo Motor Güç Kablosu Nedir?

Servo motor güç kablosu, servo sürücü tarafından üretilen elektrik enerjisini servo motora aktarır. Motor fazları, koruyucu topraklama ve bazı sistemlerde motor freni bağlantıları aynı kablo yapısı içerisinde bulunabilir.

Güç kablosu seçilirken motorun anma akımı, sürücü modeli, konnektör tipi, kablo uzunluğu ve fren bağlantısı dikkate alınmalıdır. Yetersiz kesite sahip veya uyumsuz bir kablo; gerilim düşümüne, ısınmaya ve sistem hatalarına neden olabilir.

Servo Motor Encoder Kablosu Nedir?

Encoder kablosu, servo motorun hız, yön ve konum bilgisini sürücü veya kontrol sistemine aktarır. Servo sistemin hassas çalışabilmesi için encoder sinyalinin parazitten etkilenmeden iletilmesi gerekir.

Bu nedenle encoder kablolarında ekranlama, konnektör uyumluluğu ve doğru pin bağlantısı büyük önem taşır. Yanlış encoder kablosu kullanılması geri besleme hatalarına, düzensiz motor hareketine veya sürücünün devreye alınamamasına neden olabilir.

DRIVE-CLiQ Kablo Nedir?

DRIVE-CLiQ, Siemens sürücü ve hareket kontrolü sistemlerinde kullanılan dijital bağlantı arayüzlerinden biridir. DRIVE-CLiQ kabloları; kontrol ünitesi, motor modülü, encoder modülü, sensör modülü ve uyumlu motor bileşenleri arasında veri iletişimi kurulmasını sağlar.

DRIVE-CLiQ bağlantısı üzerinden cihaz bilgileri ve ölçüm verileri aktarılabilir. Uyumlu cihazların tanınması ve sistem yapılandırmasının kolaylaştırılması, devreye alma sürecine katkı sağlar.

DRIVE-CLiQ kablosu seçilirken konnektör tipi, kablo uzunluğu, cihaz bağlantı noktası ve hareketli ya da sabit kullanım koşulu kontrol edilmelidir.

Siemens PROFINET Kablosu Nedir?

PROFINET kablosu, PLC, HMI, sürücü, uzak I/O ve endüstriyel switch gibi otomasyon cihazları arasında Ethernet tabanlı haberleşme kurulmasını sağlar. Endüstriyel ortamlarda kullanılan PROFINET kabloları, standart ofis tipi Ethernet kablolarına göre mekanik ve elektromanyetik koşullara daha uygun olacak şekilde seçilir.

PROFINET sistemlerinde kabloyla birlikte kullanılan RJ45 veya M12 konnektörlerin de kablo yapısıyla uyumlu olması gerekir. Siemens FastConnect sistemi, Industrial Ethernet ve PROFINET ağlarında kablo ve konnektörlerin sahada daha kolay hazırlanmasına yönelik bağlantı çözümleri sunar.

PROFINET hakkında daha fazla bilgi için PROFINET Nedir? yazısını inceleyebilirsiniz.

Siemens PROFIBUS Kablosu Nedir?

PROFIBUS kablosu, PLC, uzak I/O, sürücü ve saha cihazları arasında seri haberleşme bağlantısı kurulmasını sağlar. PROFIBUS DP ağlarında yaygın olarak ekranlı ve karakteristik empedansı protokole uygun kablolar kullanılır.

PROFIBUS hattının başlangıç ve bitiş noktalarında sonlandırma dirençlerinin doğru ayarlanması gerekir. Kablo ekranının kesintisiz korunması ve konnektör bağlantılarının doğru yapılması haberleşme güvenilirliğini doğrudan etkiler.

PROFIBUS bağlantıları hakkında ayrıntılı bilgi için PROFIBUS Nedir? içeriğini inceleyebilirsiniz.

Industrial Ethernet Kablosu Nedir?

Industrial Ethernet kablosu, endüstriyel cihazların Ethernet altyapısı üzerinden haberleşmesini sağlayan veri kablosudur. PLC, endüstriyel bilgisayar, SCADA sistemi, switch, HMI ve sürücüler bu ağ üzerinden birbirine bağlanabilir.

Endüstriyel Ethernet kablosu seçilirken veri aktarım kapasitesi, ekranlama, kablo güzergâhı, hareket durumu, dış kılıf malzemesi ve ortam koşulları değerlendirilmelidir. Sabit pano içi kullanım için seçilen bir kablo, sürekli hareket eden kablo taşıma zinciri uygulamasına uygun olmayabilir.

Siemens FastConnect Nedir?

Siemens FastConnect, Industrial Ethernet, PROFINET ve PROFIBUS ağlarında kablo bağlantılarının sahada daha hızlı ve düzenli hazırlanmasına yönelik bir kablolama sistemidir.

FastConnect sistemi; bakır kablolar, fiber optik kablolar, güç kabloları ve uyumlu konnektör seçeneklerini kapsar. Doğru sıyırma ekipmanı ve uygun konnektör kullanılması, bağlantı hatalarının azaltılmasına yardımcı olur.

Sabit ve Hareketli Siemens Kablo Arasındaki Fark Nedir?

Sabit tesisat kabloları, makine veya pano içerisinde kablonun çalışma sırasında sürekli hareket etmediği uygulamalar için kullanılır. Hareketli kablolar ise robot, gantry sistemi, CNC ekseni veya kablo taşıma zinciri gibi sürekli bükülmenin bulunduğu uygulamalar için tasarlanır.

Hareketli uygulamada sabit tesisat kablosu kullanılması, iletkenlerin zaman içerisinde kırılmasına ve kesintili arızalara neden olabilir.

Hazır Konnektörlü Siemens Kablo Nedir?

Hazır konnektörlü kablolar, üretici tarafından belirli uzunlukta hazırlanmış ve uçlarına uygun konnektörler monte edilmiş bağlantı ürünleridir. Bu kablolar saha montaj süresini azaltabilir ve pin bağlantısı hatalarının önlenmesine yardımcı olabilir.

Hazır kablo seçilirken her iki uçtaki konnektör tipi, kablo uzunluğu, bağlı olduğu motor veya sürücü modeli ve ürün kodunun tamamı kontrol edilmelidir.

Siemens Kablo Ürün Kodlarındaki Uzunluk Bilgisi

Bazı Siemens kablo ürünlerinde ürün kodunun son bölümü kablo uzunluğunu veya uzunluk seçeneğini gösterebilir. Ancak kodlama yapısı ürün ailesine göre değişebildiği için yalnızca son karakterlere bakılarak karar verilmemelidir.

Kablo satın alınmadan önce Siemens ürün sayfası veya teknik doküman üzerinden toplam uzunluk, konnektör yapısı ve uyumlu cihazlar doğrulanmalıdır. Aynı ürün ailesinde 3 metre, 5 metre, 10 metre veya 20 metre gibi farklı uzunluk seçenekleri bulunabilir.

Siemens Kablo Seçerken Nelere Dikkat Edilmelidir?

• Kablonun kullanılacağı motor, sürücü veya PLC modeli belirlenmelidir.
• Ürün kodunun tamamı kontrol edilmelidir.
• Güç, encoder, sinyal veya haberleşme kablosu olduğu doğrulanmalıdır.
• Kablo uzunluğu doğru seçilmelidir.
• Her iki uçtaki konnektör yapısı incelenmelidir.
• Sabit veya sürekli hareketli kullanım durumu belirlenmelidir.
• Motor freni bağlantısının bulunup bulunmadığı kontrol edilmelidir.
• Akım, gerilim ve iletken kesiti değerlendirilmelidir.
• Ekranlama ve elektromanyetik uyumluluk özellikleri incelenmelidir.
• Ortam sıcaklığı, yağ ve kimyasal dayanımı dikkate alınmalıdır.
• Bükülme yarıçapı ve kablo taşıma zinciri uyumluluğu kontrol edilmelidir.
• Mevcut sistemin donanım ve bağlantı uyumluluğu doğrulanmalıdır.

Yanlış Kablo Kullanılırsa Ne Olur?

Uyumsuz veya uygulamaya uygun olmayan kablo kullanılması farklı arızalara yol açabilir. Servo motor sistemlerinde encoder hatası, pozisyon kaybı veya düzensiz hareket görülebilir. Motor güç kablosunda ise aşırı ısınma, gerilim düşümü veya sürücü arızaları oluşabilir.

Haberleşme ağlarında yanlış kablo ya da ekranlama kullanılması veri kaybına, kesintili iletişime ve cihazların ağdan düşmesine neden olabilir. Hareketli makinelerde uygun olmayan kablo kullanılması ise iletken kırılması nedeniyle zamanla tekrarlayan arızalar oluşturabilir.

Siemens Kablo Arızaları Nasıl Tespit Edilir?

• Kablonun dış yüzeyi ezilme, kesilme ve aşınma bakımından incelenmelidir.
• Konnektörlerin gevşek olup olmadığı kontrol edilmelidir.
• Pinlerde eğilme, oksitlenme veya yanma olup olmadığı incelenmelidir.
• Kablo sürekliliği uygun ölçüm cihazıyla kontrol edilmelidir.
• Güç kablolarında faz ve topraklama bağlantıları doğrulanmalıdır.
• Encoder ve haberleşme kablolarında ekranlama kontrol edilmelidir.
• Sürücü ve kontrolör üzerindeki hata kodları incelenmelidir.
• Kablo taşıma zincirindeki bükülme ve sıkışma noktaları kontrol edilmelidir.
• Şüpheli kablo, uyumlu ve sağlam bir kabloyla karşılaştırmalı olarak test edilmelidir.

Siemens Kablolar Nerelerde Kullanılır?

• Servo motor ve sürücü sistemleri
• CNC tezgâhları
• Paketleme makineleri
• Robotik uygulamalar
• Konveyör ve taşıma sistemleri
• Üretim ve montaj hatları
• PLC ve uzak I/O sistemleri
• HMI ve endüstriyel ağ bağlantıları
• Tekstil ve baskı makineleri
• Metal işleme makineleri
• Enerji ve proses otomasyonu
• Otomotiv üretim tesisleri

İlgili Siemens Kablo ve Otomasyon İçerikleri

• PROFINET Nedir?
• PROFIBUS Nedir?
• RJ45 Konnektör Nedir?
• Motor Sürücüsü Nedir?
• SIMOTION Nedir?
• PLC Nedir?
• Siemens Kablo ve Bağlantı Ürünleri

Sonuç

Siemens kablo ürünleri; servo motor, sürücü, encoder, PLC ve endüstriyel haberleşme sistemlerinin güvenilir şekilde çalışmasını sağlayan önemli bağlantı bileşenleridir. Güç kablosu, encoder kablosu, DRIVE-CLiQ, MOTION-CONNECT, PROFINET ve PROFIBUS kabloları farklı görevler için kullanılır. Doğru kablo seçimi yapılırken ürün kodu, cihaz uyumluluğu, uzunluk, konnektör tipi, hareket koşulu ve çevresel özellikler birlikte değerlendirilmelidir.
