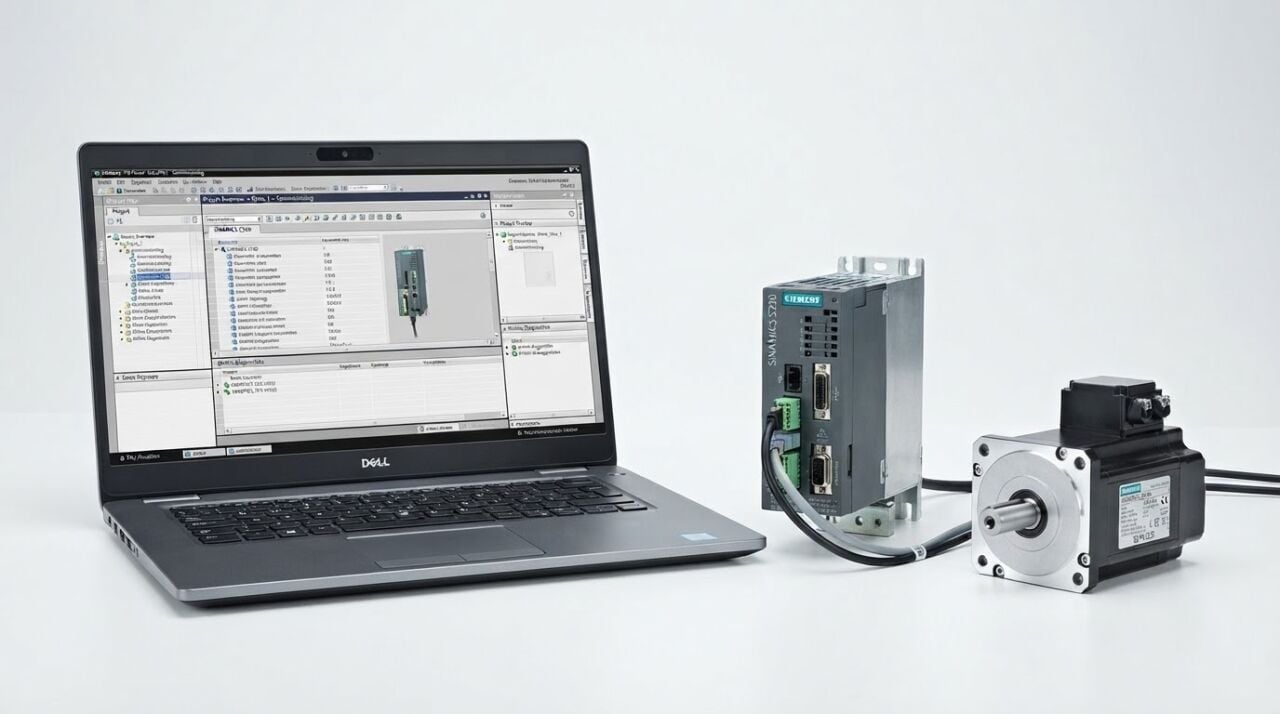

TIA Portal Startdrive ile SINAMICS S200 Servo Sürücü Kullanımı

Siemens SINAMICS S200 servo sürücü ailesi, hassas hareket kontrolü gerektiren endüstriyel otomasyon uygulamalarında kullanılır. TIA Portal ve SINAMICS Startdrive, desteklenen S200 modellerinin yapılandırılması, parametrelerinin ayarlanması, devreye alınması ve teşhis işlemlerinin gerçekleştirilmesine yardımcı olur.

Bu rehberde SINAMICS S200 PN servo sürücünün TIA Portal projesine eklenmesini, PROFINET haberleşmesinin yapılandırılmasını, temel parametrelerin kontrol edilmesini ve devreye alma adımlarını inceleyeceğiz.

1. TIA Portal Startdrive Nedir?

SINAMICS Startdrive, Siemens sürücülerinin TIA Portal ortamında yapılandırılmasını ve devreye alınmasını sağlayan mühendislik yazılımıdır. Desteklenen sürücülerde donanım yapılandırması, parametre ayarları, çevrim içi teşhis ve sürücü durumunun izlenmesi gibi işlemler gerçekleştirilebilir.

2. Başlamadan Önce Gerekenler

• Uygulamayla uyumlu Siemens TIA Portal sürümü
• İlgili sürücü modelini destekleyen SINAMICS Startdrive sürümü
• SINAMICS S200 PN servo sürücü
• Sürücüyle uyumlu servo motor ve bağlantı kabloları
• PROFINET haberleşmesi için uygun Ethernet bağlantısı
• Motor ve makineye ait teknik bilgiler

Önemli: TIA Portal, Startdrive, sürücü modeli ve firmware sürümü birbiriyle uyumlu olmalıdır. SINAMICS S200 Compact için belirtilen yazılım gereksinimleri diğer S200 varyantlarına doğrudan genellenmemelidir. Kurulumdan önce ilgili ürünün Siemens dokümantasyonunu kontrol edin.

3. TIA Portal Projesi Oluşturma

1. TIA Portal yazılımını açın.
2. Yeni bir proje oluşturun ve projeye uygun bir ad verin.
3. PLC kullanılacaksa ilgili SIMATIC kontrolörünü projeye ekleyin.
4. Devices & Networks bölümünü açın.
5. Donanım kataloğundan desteklenen SINAMICS S200 PN sürücüyü seçerek projeye ekleyin.
6. Cihaz katalogda görünmüyorsa yazılım sürümünü ve gerekli donanım desteğini kontrol edin.

4. PROFINET Haberleşmesini Yapılandırma

SINAMICS S200 PN ile PLC arasındaki haberleşmenin kurulması için PROFINET ayarlarının doğru yapılandırılması gerekir.

1. Devices & Networks ekranında PLC ve sürücünün ağ bağlantılarını inceleyin.
2. PLC ile sürücüyü uygun PROFINET ağına bağlayın.
3. Sürücünün IP adresini ve PROFINET cihaz adını yapılandırın.
4. Gerçek cihazdaki ağ ayarlarının proje yapılandırmasıyla eşleştiğini doğrulayın.
5. Gerekirse erişilebilir cihazlar taramasıyla doğru donanıma bağlandığınızı kontrol edin.

IP adresi ve cihaz adı ağdaki diğer cihazlarla çakışmamalıdır. Haberleşme sorunlarında fiziksel bağlantıyı, ağ kartını ve PROFINET yapılandırmasını kontrol edin.

5. Motor ve Sürücü Parametrelerini Ayarlama

Sürücü yapılandırması tamamlandıktan sonra motor ve uygulama parametrelerini kontrol edin.

• Motor seçimi: Bağlı servo motorun modelini ve teknik bilgilerini doğrulayın.
• Geri besleme: Enkoder ve geri besleme yapılandırmasının kullanılan donanımla uyumlu olduğunu kontrol edin.
• Kontrol yöntemi: Uygulamanın hız veya konum kontrolü gereksinimine uygun yapılandırmayı seçin.
• Telegram ve proses verileri: PLC ile sürücü arasında kullanılacak haberleşme verilerini uygulamaya göre belirleyin.
• Limitler: Hız, tork ve diğer ilgili sınırları motor ve makine gereksinimlerine uygun olarak ayarlayın.

Parametre isimleri ve kullanılabilir seçenekler sürücü modeline, firmware sürümüne ve kontrol yöntemine göre değişebilir. Doğru ayarlar için ilgili Siemens kullanım kılavuzunu esas alın.

6. Projeyi Derleme ve Sürücüye Aktarma

1. Donanım ve ağ yapılandırmasını kontrol edin.
2. Projeyi derleyerek yapılandırma hatalarını inceleyin.
3. PLC ve sürücü için gerekli indirme işlemlerini sistem mimarisine uygun şekilde gerçekleştirin.
4. İşlem sırasında doğru fiziksel cihaza bağlandığınızdan emin olun.
5. Aktarım tamamlandıktan sonra çevrim içi bağlantı kurarak cihaz durumunu inceleyin.

Çevrim içi bağlantı kurulamıyorsa IP adresini, PROFINET cihaz adını, fiziksel bağlantıyı ve yazılım-firmware uyumluluğunu yeniden kontrol edin.

7. PLC Üzerinden Kontrol ve Test

PLC üzerinden hareket kontrolü yapılacaksa kontrol yapısı, seçilen telegram ve uygulama gereksinimleriyle uyumlu olmalıdır. SIMATIC Technology Object kullanılacaksa eksen nesnesinin yapılandırılması ve sürücüyle bağlantısının doğru kurulması gerekir.

İlk testten önce sürücü hata durumlarını, motor ve enkoder bağlantılarını, haberleşmeyi, kontrol izinlerini ve hareket limitlerini kontrol edin. İlk hareket testini güvenli koşullarda, uygun hız ve hareket sınırlarıyla gerçekleştirin.

8. Sık Karşılaşılan Sorunlar

Sürücü cihaz kataloğunda görünmüyor

TIA Portal ve Startdrive sürümlerini, kurulu donanım desteğini ve sürücü modelinin uyumluluğunu kontrol edin.

PLC sürücüyle haberleşmiyor

PROFINET cihaz adını, IP adresini, Ethernet bağlantısını ve PLC donanım yapılandırmasını inceleyin.

Motor hareket etmiyor

Aktif hata mesajlarını, motor parametrelerini, kontrol izinlerini ve PLC kontrol verilerini kontrol edin.

Çevrim içi bağlantı veya indirme hatası oluşuyor

Doğru ağ arayüzünün seçildiğini, hedef cihazın doğru olduğunu ve yazılım ile firmware sürümlerinin uyumlu olduğunu doğrulayın.

9. Siemens SINAMICS S200 Eğitim Videosu

SINAMICS S200 ve TIA Portal Startdrive ile ilgili uygulamalı anlatımı aşağıdaki videodan izleyebilirsiniz.

Videoyu YouTube üzerinden izleyin.

10. Sonuç

TIA Portal Startdrive, desteklenen SINAMICS S200 servo sürücülerin yapılandırılması ve devreye alınması için kullanılan önemli bir mühendislik aracıdır. Başarılı bir devreye alma süreci için yazılım ve firmware uyumluluğunu kontrol etmek, PROFINET haberleşmesini doğru yapılandırmak, motor parametrelerini doğrulamak ve güvenli test prosedürlerini uygulamak gerekir.
