1FK2104-5AF10-0MB0

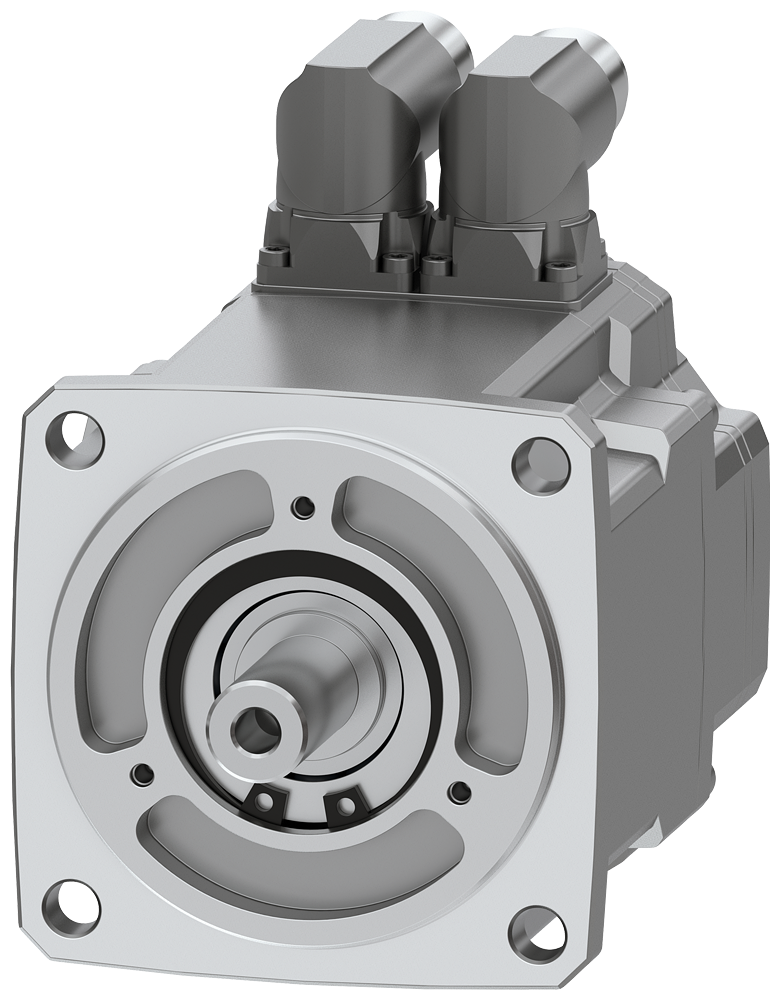

Siemens 1FK2104-5AF10-0MB0 SIMOTICS S-1FK2 Servo Motor
Siemens 1FK2104-5AF10-0MB0, SIMOTICS S-1FK2 HD serisine ait yüksek dinamik performans için tasarlanmış permanent mıknatıslı senkron servo motordur.Motor, 380-480 V çalışma geriliminde 0,75 kW nominal güç ve 3000 rpm nominal hız sunar.
Ürün 2,40 Nm nominal/statik tork değerine, 7,50 Nm maksimum torka ve 6700 rpm maksimum hıza sahiptir.Entegre AM22DQC absolute encoder, 22 bit çözünürlük ve 12 bit multiturn özelliğiyle motor konumunun hassas şekilde izlenmesini sağlar.
Teknik Özellikler
- Üretici: Siemens
- Ürün Kodu: 1FK2104-5AF10-0MB0
- Ürün Serisi: SIMOTICS S-1FK2 HD
- Motor Tipi: Permanent mıknatıslı senkron motor
- Nominal Güç: 0,75 kW
- Nominal Hız: 3000 rpm
- Nominal Tork: 2,40 Nm
- Statik Tork: 2,40 Nm
- Maksimum Tork: 7,50 Nm
- Nominal Akım: 2,1 A
- Maksimum Akım: 7,6 A
- Maksimum Hız: 6700 rpm
- Çalışma Gerilimi: 380-480 V, 3 AC
- Soğutma: Doğal soğutma
- Koruma Sınıfı: IP64
- Enkoder: AM22DQC absolute encoder
- Enkoder Çözünürlüğü: 22 bit + 12 bit multiturn
- Haberleşme: DRIVE-CLiQ
- DRIVE-CLiQ Konnektörü: M17
- Güç Konnektörü: M17
- Tutma Freni: Var
- Fren Torku: 3,30 Nm
- Mil Çapı: 19 mm
- Mil Uzunluğu: 40 mm
- Mil Yapısı: Silindirik mil
- Flanş Ölçüsü: 80 mm
- Mil Yüksekliği: 40 mm
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Net Ağırlık: 3,7 kg
- Uyumlu Sistem: SINAMICS S120
AM22DQC Absolute Encoder
1FK2104-5AF10-0MB0, AM22DQC absolute encoder ile donatılmıştır. Enkoder 22 bit single-turn ve 12 bit multiturn çözünürlük sunarak servo motorun konum bilgisinin hassas şekilde izlenmesini sağlar.DRIVE-CLiQ bağlantısı üzerinden sürücü sistemiyle dijital iletişim gerçekleştirilir.
Servo Motor Performansı
Motorun nominal gücü 0,75 kW, nominal hızı 3000 rpm ve nominal torku 2,40 Nm'dir.Maksimum tork değeri 7,50 Nm, maksimum hız değeri ise 6700 rpm'dir.Bu yapı, hızlı ivmelenme ve dinamik hareket kontrolü gerektiren servo uygulamalarında kullanılmak üzere tasarlanmıştır.
Tutma Freni
Siemens 1FK2104-5AF10-0MB0 modelinde tutma freni bulunmaktadır.Frenin nominal tutma torku 3,30 Nm olup motorun durma konumunun korunması gereken uygulamalarda kullanılabilir.
Mekanik Özellikler
Motor 40 mm mil yüksekliğine, 80 mm flanş ölçüsüne ve 19 mm çapında, 40 mm uzunluğunda silindirik mile sahiptir.IM B5 montaj tipine uygun olan motor, IP64 koruma sınıfına ve doğal soğutmalı yapıya sahiptir.
SINAMICS S120 Uyumluluğu
1FK2104-5AF10-0MB0, SINAMICS S120 servo sürücü sistemi için SIMOTICS S-1FK2 servo motor ailesinde yer almaktadır.DRIVE-CLiQ arayüzü, motor ve sürücü arasındaki dijital iletişimi destekler.
Kullanım Alanları
- Endüstriyel servo sistemleri
- Hassas hareket kontrolü
- Makine otomasyonu
- Robotik uygulamalar
- Otomatik üretim makineleri
- Hızlı konumlandırma uygulamaları
- SINAMICS S120 hareket kontrol sistemleri
Siemens 1FK2104-5AF10-0MB0 Ürün Özeti
Siemens 1FK2104-5AF10-0MB0, 0,75 kW gücünde ve 3000 rpm nominal hızlı SIMOTICS S-1FK2 HD servo motordur.2,40 Nm nominal tork ve 7,50 Nm maksimum tork sunan motor; tutma freni, IP64 koruma sınıfı ve AM22DQC 22 bit + 12 bit multiturn absolute encoder ile donatılmıştır.M17 DRIVE-CLiQ ve güç konnektörlerine sahip olan ürün, SINAMICS S120 servo sistemlerinde kullanılmak üzere tasarlanmıştır.
