1FK2206-4AF00-0MB0

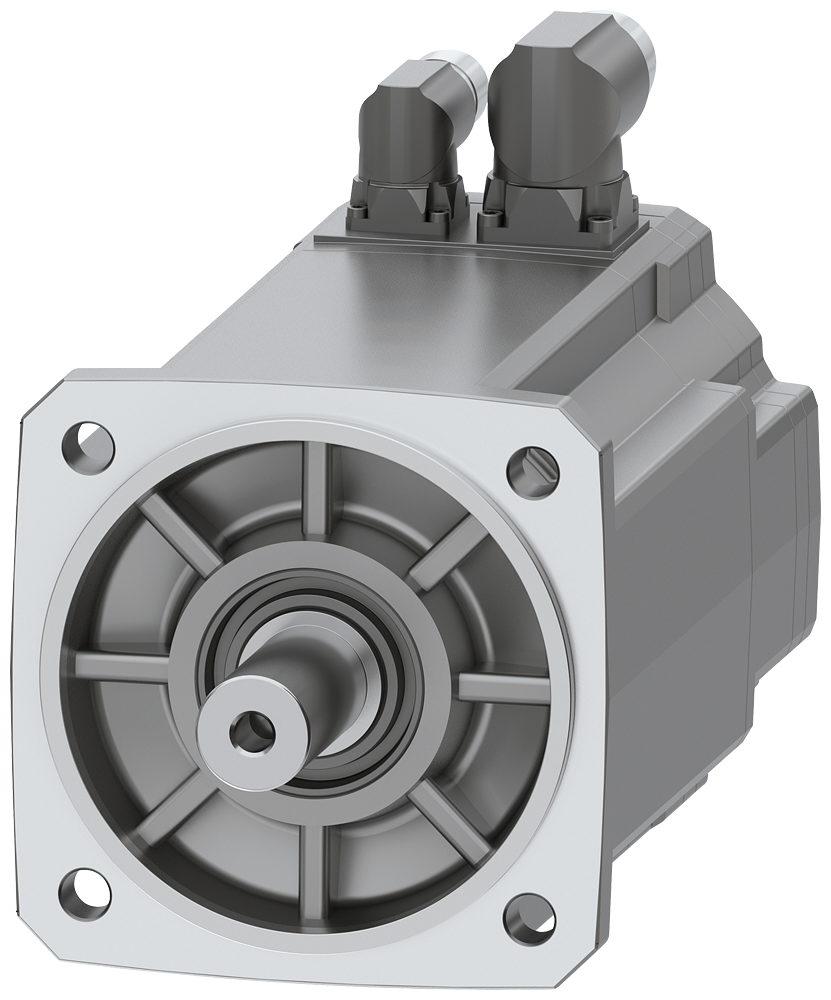

Siemens 1FK2206-4AF00-0MB0 SIMOTICS S-1FK2 Servo Motor
Siemens 1FK2206-4AF00-0MB0, SIMOTICS S-1FK2 CT serisine ait kompakt permanent mıknatıslı senkron servo motordur.SINAMICS S120 hareket kontrol sistemlerinde kullanılmak üzere tasarlanan motor, 380-480 V besleme aralığında 2,85 kW nominal güç ve 3000 rpm nominal hız sunar.
Motorun statik tork değeri 12 Nm, nominal çalışma torku 9,10 Nm ve maksimum torku 36 Nm'dir.Doğal soğutmalı ve IP64 koruma sınıfına sahip olan ürün, hassas hız, konum ve tork kontrolü gerektiren endüstriyel servo uygulamaları için uygundur.
Teknik Özellikler
- Üretici: Siemens
- Ürün Kodu: 1FK2206-4AF00-0MB0
- Ürün Serisi: SIMOTICS S-1FK2 CT
- Motor Tipi: Permanent mıknatıslı senkron motor
- Motor Yapısı: Compact
- Nominal Güç: 2,85 kW
- Nominal Hız: 3000 rpm
- Nominal Tork: 9,10 Nm
- Statik Tork: 12,00 Nm
- Maksimum Tork: 36,00 Nm
- Nominal Akım: 6,2 A
- Statik Akım: 7,9 A
- Maksimum Akım: 29,5 A
- Maksimum Hız: 5800 rpm
- Çalışma Gerilimi: 380-480 V, 3 AC
- Koruma Sınıfı: IP64
- Soğutma: Doğal soğutma
- Enkoder: AM22DQC Absolute Encoder
- Enkoder Çözünürlüğü: 22 bit + 12 bit multiturn
- Haberleşme: DRIVE-CLiQ
- DRIVE-CLiQ Konnektörü: M17
- Güç Konnektörü: M23
- Mil Çapı: 24 mm
- Mil Uzunluğu: 50 mm
- Mil Tipi: Silindirik, kamasız
- Mil Yüksekliği: 63 mm
- Flanş Ölçüsü: 125 mm
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Rotor Atalet Momenti: 15,1 kg·cm²
- Ağırlık: 8,9 kg
- Uyumlu Sistem: SINAMICS S120
AM22DQC Absolute Encoder
1FK2206-4AF00-0MB0, AM22DQC absolute encoder ile donatılmıştır. Enkoder 22 bit single-turn ve 12 bit multiturn çözünürlük sunar.Bu yapı, servo sisteminde motorun konum bilgilerinin hassas şekilde algılanmasını ve DRIVE-CLiQ üzerinden sürücü sistemine aktarılmasını sağlar.
Servo Motor Performansı
Motor, 2,85 kW nominal güç ve 3000 rpm nominal hız değerlerine sahiptir.Nominal çalışma torku 9,10 Nm, statik torku 12 Nm ve maksimum torku 36 Nm'dir. Maksimum motor hızı 5800 rpm seviyesindedir.
Mekanik Özellikler
Siemens 1FK2206-4AF00-0MB0, 63 mm mil yüksekliğine ve 125 mm flanş ölçüsüne sahiptir.Motor mili 24 mm çapında ve 50 mm uzunluğunda silindirik yapıdadır.Ürün doğal soğutmalı olup IP64 koruma sınıfına sahiptir ve IM B5 montaj tipinde kullanılabilir.
SINAMICS S120 Uyumluluğu
1FK2206-4AF00-0MB0, SINAMICS S120 servo sürücü sistemleri için SIMOTICS S-1FK2 ailesinde yer almaktadır.M17 DRIVE-CLiQ bağlantısı motor ile sürücü arasındaki dijital haberleşmeyi destekler. Motor bağlantısı S120 için çift kablolu bağlantı yapısına sahiptir.
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Servo hareket kontrolü
- Hassas konumlandırma uygulamaları
- Makine otomasyonu
- CNC ve üretim makineleri
- Robotik ve motion control uygulamaları
- Paketleme ve üretim sistemleri
- SINAMICS S120 servo sistemleri
Siemens 1FK2206-4AF00-0MB0 Ürün Özeti
Siemens 1FK2206-4AF00-0MB0, 2,85 kW gücünde, 3000 rpm nominal hızlı SIMOTICS S-1FK2 CT servo motordur. 12 Nm statik tork ve 36 Nm maksimum tork sunan motor; AM22DQC 22 bit + 12 bit multiturn absolute encoder, DRIVE-CLiQ M17 bağlantısı ve M23 güç konnektörü ile donatılmıştır.IP64 koruma sınıfına sahip doğal soğutmalı motor, SINAMICS S120 sistemlerinde hassas hareket ve konum kontrolü için kullanılmaktadır.
