1FK7103-2AF71-1CG0

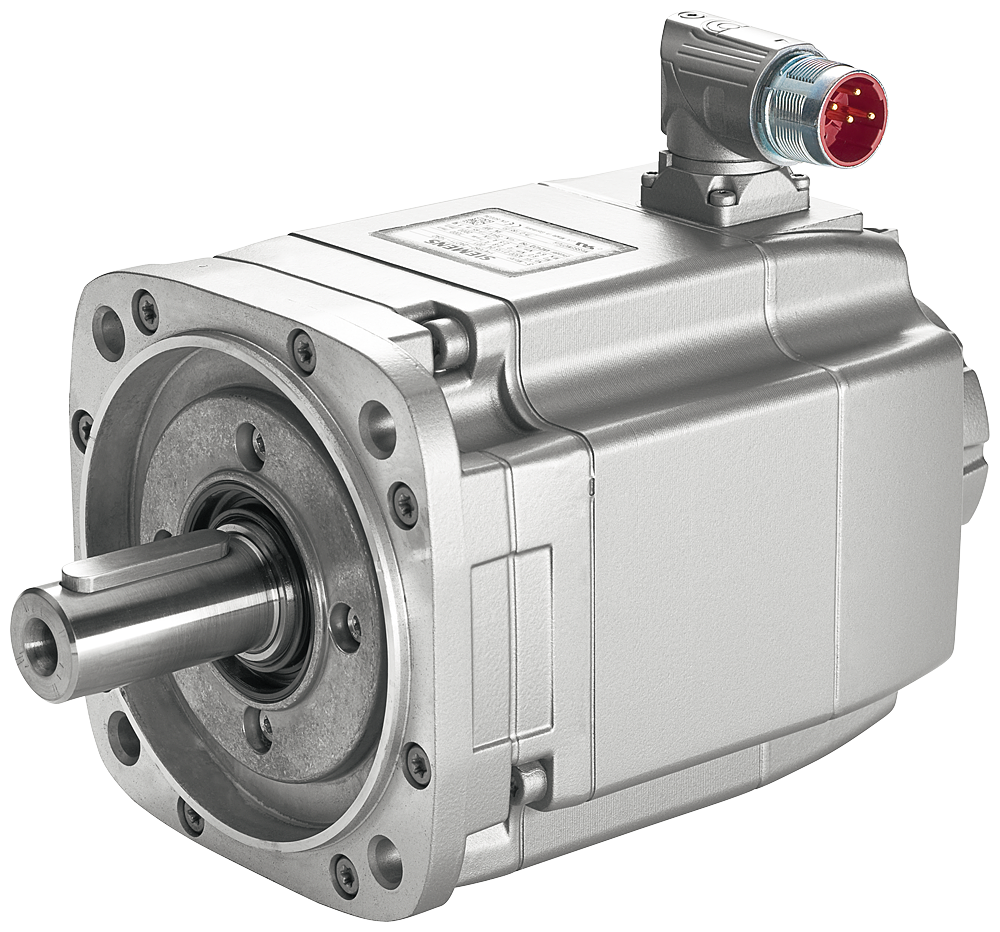

Siemens 1FK7103-2AF71-1CG0 SIMOTICS S-1FK7 Servo Motor
Siemens 1FK7103-2AF71-1CG0, SIMOTICS S-1FK7 CT serisine ait yüksek performanslı bir senkron servo motordur.4,4 kW nominal güç ve 3000 rpm nominal devir değerlerine sahip olan motor, doğal soğutma yapısı ve DRIVE-CLiQ arayüzlü yüksek çözünürlüklü mutlak enkoderi ile Siemens SINAMICS motion control sistemlerinde kullanılmak üzere tasarlanmıştır.
Öne Çıkan Özellikler
- Ürün Kodu: 1FK7103-2AF71-1CG0
- Ürün Serisi: SIMOTICS S-1FK7 CT
- Motor Tipi: Daimi mıknatıslı senkron servo motor
- Nominal Güç: 4,4 kW
- Nominal Devir: 3000 rpm
- Statik Tork: 36 Nm (100 K)
- Maksimum Tork: 108 Nm
- Maksimum Mekanik Devir: 5000 rpm
- Nominal Gerilim: UDC 600 V
- Soğutma: Doğal soğutma
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Flanş: Flanş 1
- Mil Tipi: Düz mil, tolerans N
- Enkoder: AM24DQI mutlak enkoder
- Enkoder Çözünürlüğü: 24 bit + 12 bit multiturn
- Enkoder Arayüzü: DRIVE-CLiQ
- Güvenlik Freni: Yok
- Koruma Sınıfı: IP64
- Güç Konnektörü: Döndürülebilir
- Motor Ağırlığı: Yaklaşık 28,5 kg
Yüksek Çözünürlüklü AM24DQI Enkoder
1FK7103-2AF71-1CG0, AM24DQI absolute encoder ile donatılmıştır.Enkoder, 24 bit çözünürlük ve 12 bit multiturn özelliği sunar.DRIVE-CLiQ arayüzü sayesinde motor geri besleme bilgilerinin Siemens motion control sistemlerine aktarılmasını sağlar.
Motor Performansı
Motorun nominal çalışma noktası 4,4 kW güç ve 3000 rpm nominal hız değerlerine sahiptir.100 K sıcaklık artışında statik tork değeri 36 Nm olup maksimum tork değeri 108 Nm'dir.Maksimum izin verilen mekanik devir 5000 rpm'dir.
Mekanik Yapı
Motor, doğal soğutmalı kompakt tasarıma sahiptir ve IM B5 montaj tipinde kullanılabilir. IM V1 ve IM V3 montaj pozisyonları da desteklenmektedir.Ürün Flanş 1 yapısına, düz mile ve döndürülebilir güç konnektörüne sahiptir.Ürün versiyonunda holding brake bulunmamaktadır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 1FK7103-2AF71-1CG0 |
| Seri | SIMOTICS S-1FK7 CT |
| Nominal Güç | 4,4 kW |
| Nominal Devir | 3000 rpm |
| Statik Tork | 36 Nm (100 K) |
| Maksimum Tork | 108 Nm |
| Maksimum Devir | 5000 rpm |
| Soğutma | Doğal soğutma |
| Montaj | IM B5 (IM V1, IM V3) |
| Enkoder | AM24DQI Absolute |
| Enkoder Çözünürlüğü | 24 bit + 12 bit multiturn |
| Enkoder Arayüzü | DRIVE-CLiQ |
| Mil | Düz mil, tolerans N |
| Fren | Yok |
| Koruma Sınıfı | IP64 |
| Ağırlık | Yaklaşık 28,5 kg |
Kullanım Alanları
Siemens 1FK7103-2AF71-1CG0; hassas hareket kontrolü gerektiren endüstriyel otomasyon, makine imalatı, üretim hatları ve servo eksen uygulamalarında kullanılabilir.SIMOTICS S servo motor ailesinin bir parçası olarak Siemens motion control sistemleriyle birlikte çalışacak şekilde tasarlanmıştır.1FK7103-2AF71-1CG0, 4,4 kW gücü, 3000 rpm nominal devri, 36 Nm statik torku ve 24 bit + 12 bit multiturn AM24DQI DRIVE-CLiQ enkoderi ile hassas servo hareket uygulamaları için kullanılan bir SIMOTICS S-1FK7 CT senkron servo motordur.
