1FL2105-2AF01-1HB0

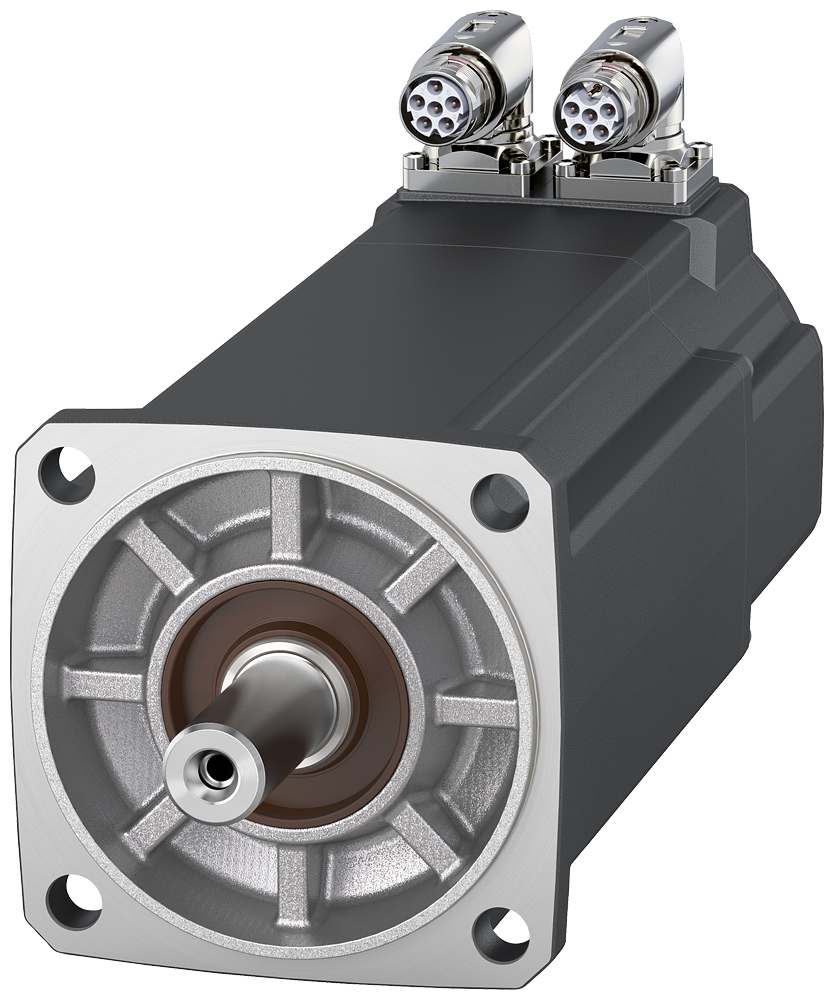

Siemens 1FL2105-2AF01-1HB0 SIMOTICS S-1FL2 Servo Motor 1,5 kW
Siemens 1FL2105-2AF01-1HB0, SIMOTICS S-1FL2 serisine ait kalıcı mıknatıslı senkron servo motordur.SINAMICS S200 servo sürücülerle kullanılmak üzere tasarlanan motor; 400 V 3 AC besleme, 1,5 kW nominal güç, 3000 rpm nominal hız ve 4,6 Nm nominal tork değerlerine sahiptir.
Öne Çıkan Özellikler
- Ürün Kodu: 1FL2105-2AF01-1HB0
- Ürün Serisi: SIMOTICS S-1FL2
- Motor Tipi: Kalıcı mıknatıslı senkron motor
- Motor Tipi: Low Inertia
- Besleme Gerilimi: 400 V 3 AC
- Nominal Güç: 1,5 kW
- Nominal Devir: 3000 rpm
- Nominal Tork: 4,60 Nm
- Durma Torku: 5,00 Nm
- Maksimum Tork: 15,90 Nm
- Maksimum Devir: 6000 rpm
- Nominal Akım: 4,35 A
- Maksimum Akım: 18,00 A
- Enkoder: 17 bit Singleturn Absolute Encoder
- Mil: Kamalı mil, tolerans N
- Mil Çapı: 19 mm
- Mil Uzunluğu: 45 mm
- Soğutma: Doğal soğutma
- Koruma Sınıfı: IP65, yağ keçeli
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Şaft Yüksekliği: 52 mm
- Flanş Boyutu: 105 mm
- Motor Bağlantısı: Metal açılı konnektör
- Tutma Freni: Yok
- Ağırlık: 5,50 kg
- Uyumlu Sürücü: SINAMICS S200
17 Bit Absolute Encoder
1FL2105-2AF01-1HB0, 17 bit Singleturn absolute encoder ile donatılmıştır.Mutlak enkoder yapısı, servo motorun konum bilgisinin hassas şekilde algılanmasına yardımcı olur. Motor bağlantısı için metal açılı konnektör kullanılır.
Motor Performansı
Motorun SINAMICS S200, 3 AC 380-480 V çalışma koşullarındaki nominal gücü 1,45 kW, nominal devri 3000 rpm, nominal torku ise 4,60 Nm'dir.Motorun statik torku 5,00 Nm, maksimum torku 15,90 Nm ve maksimum devri 6000 rpm'dir.
Mekanik Özellikler
Motor 52 mm şaft yüksekliğine ve 105 mm flanş boyutuna sahiptir.19 mm çapında ve 45 mm uzunluğunda kamalı mil kullanılır. Montaj yapısı IM B5 olup IM V1 ve IM V3 montaj pozisyonlarını destekler.Motor doğal soğutmalıdır ve IP65 koruma sınıfına sahiptir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 1FL2105-2AF01-1HB0 |
| Seri | SIMOTICS S-1FL2 |
| Motor Tipi | Permanent Magnet Synchronous / Low Inertia |
| Besleme | 400 V 3 AC |
| Nominal Güç | 1,5 kW |
| Nominal Devir | 3000 rpm |
| Nominal Tork | 4,60 Nm |
| Durma Torku | 5,00 Nm |
| Maksimum Tork | 15,90 Nm |
| Maksimum Devir | 6000 rpm |
| Nominal Akım | 4,35 A |
| Enkoder | 17 bit Singleturn Absolute |
| Mil | Kamalı mil, tolerans N |
| Mil Çapı | 19 mm |
| Mil Uzunluğu | 45 mm |
| Şaft Yüksekliği | 52 mm |
| Soğutma | Doğal soğutma |
| Koruma Sınıfı | IP65, yağ keçeli |
| Montaj | IM B5 (IM V1, IM V3) |
| Tutma Freni | Yok |
| Ağırlık | 5,50 kg |
| Uyumlu Sürücü | SINAMICS S200 |
Kullanım Alanları
Siemens 1FL2105-2AF01-1HB0; hassas konumlandırma ve dinamik hareket kontrolü gerektiren endüstriyel otomasyon, makine imalatı, üretim hatları ve servo eksen uygulamalarında kullanılabilir.SINAMICS S200 servo sürücülerle birlikte çalışacak şekilde tasarlanmıştır.1FL2105-2AF01-1HB0, 1,5 kW nominal gücü, 3000 rpm nominal hızı, 4,60 Nm nominal torku, 17 bit Singleturn absolute encoder ve IP65 koruma sınıfı ile SIMOTICS S-1FL2 servo motor ailesinde yer alan Low Inertia bir servo motordur.
