1FL6092-1AC61-2AA1

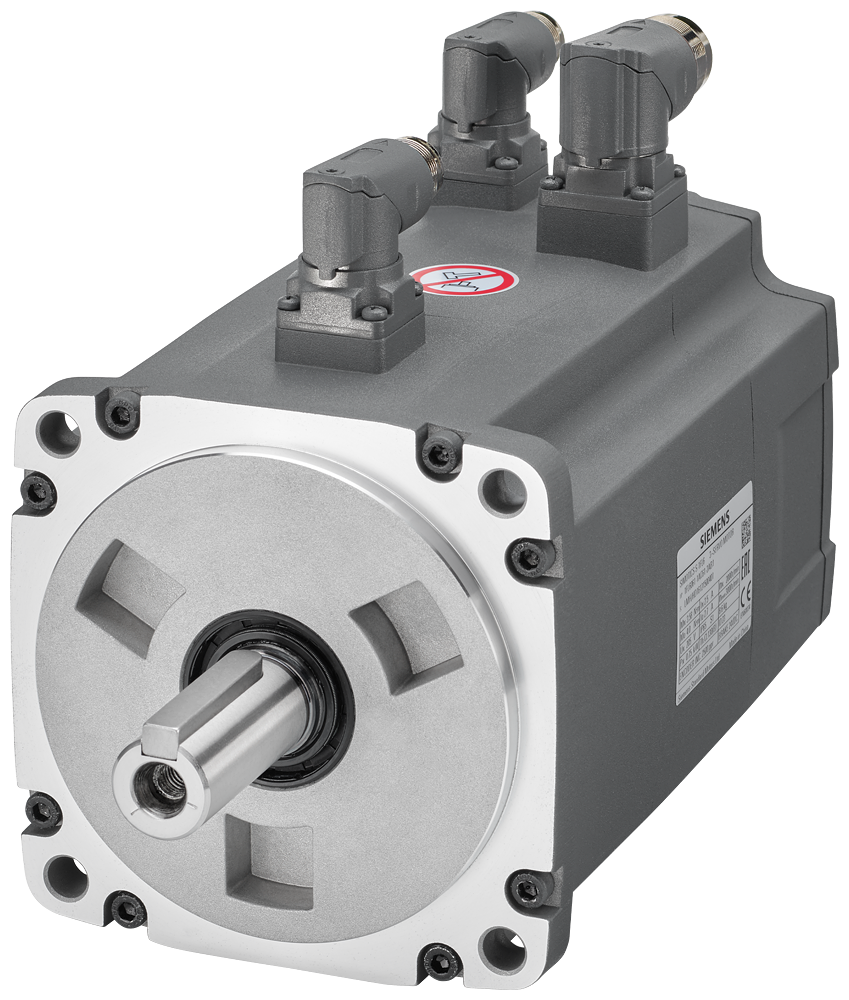

Siemens 1FL6092-1AC61-2AA1 SIMOTICS S-1FL6 Servo Motor 3,5 kW
Siemens 1FL6092-1AC61-2AA1, SIMOTICS S-1FL6 serisine ait, endüstriyel hareket kontrolü ve servo uygulamaları için tasarlanmış yüksek ataletli permanent mıknatıslı senkron servo motordur.Motor, 3 AC 400 V çalışma gerilimine, 3,50 kW nominal güce ve 2000 rpm nominal hıza sahiptir.
90 mm mil yüksekliğine sahip olan motor, 2500 artım/devir TTL incremental encoder ile donatılmıştır.Ürün doğal soğutmalı olup IP65 koruma sınıfına sahiptir ve açılı, döndürülebilir bağlantı konnektörü ile sunulur.
Teknik Özellikler
- Üretici: Siemens
- Ürün Kodu: 1FL6092-1AC61-2AA1
- Ürün Serisi: SIMOTICS S-1FL6
- Motor Tipi: Permanent mıknatıslı senkron motor
- Motor Yapısı: High Inertia
- Çalışma Gerilimi: 3 AC 400 V
- Nominal Güç: 3,50 kW
- Nominal Hız: 2000 rpm
- Maksimum Hız: 3000 rpm
- Nominal Tork: 16,70 Nm
- Statik Tork: 22,00 Nm
- Maksimum Tork: 50,00 Nm
- Nominal Akım: 11,0 A
- Maksimum Akım: 32,9 A
- Mil Yüksekliği: 90 mm
- Enkoder: TTL incremental encoder
- Enkoder Çözünürlüğü: 2500 artım/devir (13 bit)
- Soğutma: Doğal soğutma
- Mil Ucu: Kama kanallı
- Radyal Salınım Toleransı: N sınıfı
- Titreşim Şiddet Seviyesi: A sınıfı
- Koruma Sınıfı: IP65
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Bağlantı Tipi: Açılı, döndürülebilir konnektör
- Tutma Freni: Yok
- Net Ağırlık: 19,80 kg
- Uyumlu Sürücüler: SINAMICS V70 / V90
- Standartlar: CE, EAC
Enkoder ve Geri Besleme
1FL6092-1AC61-2AA1, motor konumunun ve hareketinin sürücü tarafından hassas şekilde izlenmesini sağlayan 2500 artım/devir TTL incremental encoder ile donatılmıştır.Enkoder, servo uygulamalarında motorun hareket geri beslemesinin gerçekleştirilmesini sağlar.
Motor Performansı
Motorun nominal gücü 3,50 kW, nominal hızı 2000 rpm ve nominal torku 16,70 Nm'dir.Maksimum hız değeri 3000 rpm, maksimum tork değeri ise 50 Nm'dir.Bu özellikler, motorun hassas hareket ve dinamik servo kontrol uygulamalarında kullanılmasına olanak sağlar.
Mekanik Özellikler
90 mm mil yüksekliğine sahip Siemens 1FL6092-1AC61-2AA1, doğal soğutmalı yapıya sahiptir. Motor mili kama bağlantısına sahiptir ve gövde IP65 koruma sınıfı ile tasarlanmıştır.Ürün, IM B5 montaj tipine uygun olup IM V1 ve IM V3 montaj pozisyonlarında da kullanılabilir.
SINAMICS V70 ve V90 Uyumluluğu
Siemens 1FL6092-1AC61-2AA1 servo motor, SINAMICS V70 ve SINAMICS V90 servo sürücü sistemleriyle uyumludur.Bu uyumluluk sayesinde motor ve sürücü, Siemens servo hareket kontrol sistemlerinde birlikte kullanılabilir.
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Servo hareket kontrol uygulamaları
- Makine otomasyonu
- Hassas konumlandırma sistemleri
- Üretim ve paketleme makineleri
- Hareket kontrol uygulamaları
- CNC ve otomatik makine sistemleri
Siemens 1FL6092-1AC61-2AA1 Ürün Özeti
Siemens 1FL6092-1AC61-2AA1, 3 AC 400 V besleme ile çalışan, 3,50 kW gücünde ve 2000 rpm nominal hızlı SIMOTICS S-1FL6 servo motordur.16,70 Nm nominal tork, 2500 artım/devir TTL incremental encoder, 90 mm mil yüksekliği ve IP65 koruma sınıfına sahiptir.Tutma freni bulunmayan motor, açılı döndürülebilir konnektör ve kama kanallı mil yapısıyla sunulur. Siemens SINAMICS V70 ve V90 sürücü sistemleriyle uyumludur.
