1FL6094-1AC61-2AA1

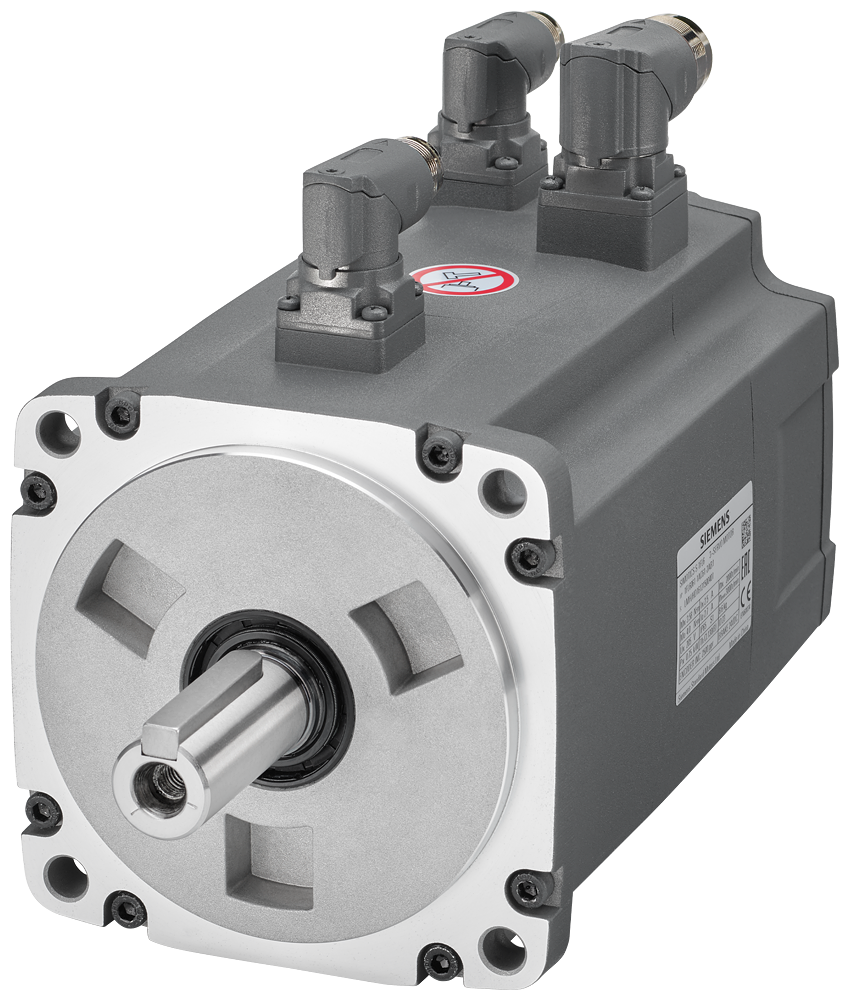

Siemens 1FL6094-1AC61-2AA1 SIMOTICS S-1FL6 Servo Motor
Siemens 1FL6094-1AC61-2AA1, SIMOTICS S-1FL6 serisine ait, SINAMICS V70 ve V90 servo sürücü sistemleriyle uyumlu 5 kW servo motordur.Motor, 3 AC 400 V çalışma gerilimi, 2000 rpm nominal hız ve 23,90 Nm nominal tork değerlerine sahiptir.
Yüksek ataletli permanent mıknatıslı senkron motor yapısına sahip olan ürün, 2500 S/R (13 bit) TTL incremental encoder ile donatılmıştır.90 mm mil yüksekliğine, kama kanallı mile ve IP65 koruma sınıfına sahip olan motor doğal soğutma ile çalışır.
Teknik Özellikler
- Üretici: Siemens
- Ürün Kodu: 1FL6094-1AC61-2AA1
- Ürün Serisi: SIMOTICS S-1FL6
- Motor Tipi: Permanent mıknatıslı senkron motor
- Motor Yapısı: High Inertia
- Çalışma Gerilimi: 3 AC 400 V
- Nominal Güç: 5,00 kW
- Nominal Hız: 2000 rpm
- Nominal Tork: 23,90 Nm
- Statik Tork: 30,00 Nm
- Maksimum Tork: 70,00 Nm
- Nominal Akım: 12,6 A
- Maksimum Akım: 36,9 A
- Maksimum Hız: 2500 rpm
- Enkoder: TTL Incremental Encoder
- Enkoder Çözünürlüğü: 2500 S/R (13 bit)
- Mil Yüksekliği: 90 mm
- Mil Ucu: Kama kanallı
- Soğutma: Doğal soğutma
- Koruma Sınıfı: IP65
- Montaj Tipi: IM B5 (IM V1, IM V3)
- Bağlantı Tipi: Açılı, döndürülebilir konnektör
- Tutma Freni: Yok
- Titreşim Şiddet Seviyesi: A sınıfı
- Radyal Salınım Toleransı: N sınıfı
- Termal Sınıf: B (130 °C)
- Net Ağırlık: 24,40 kg
- Uyumlu Sürücüler: SINAMICS V70 / V90
2500 S/R TTL Incremental Encoder
1FL6094-1AC61-2AA1, 2500 S/R (13 bit) TTL incremental encoder ile motor geri beslemesini gerçekleştirir.Enkoder, motorun hız ve konum bilgilerinin servo sürücü tarafından algılanmasına yardımcı olarak hassas hareket kontrolü sağlar.
Motor Performansı
Motorun nominal gücü 5,00 kW, nominal hızı 2000 rpm ve nominal torku 23,90 Nm'dir.Statik tork değeri 30 Nm, maksimum tork değeri ise 70 Nm'dir.Maksimum motor hızı 2500 rpm olarak belirtilmiştir.
Mekanik Özellikler
Siemens 1FL6094-1AC61-2AA1, 90 mm mil yüksekliğine sahiptir.Kama kanallı mil yapısı, IM B5 montaj tipi ve açılı döndürülebilir konnektör ile sunulur.Doğal soğutmalı motorun koruma sınıfı IP65'tir.
SINAMICS V70 ve V90 Uyumluluğu
Bu servo motor, Siemens SINAMICS V70 ve SINAMICS V90 servo sürücü sistemleriyle uyumludur.Motor ve sürücü birlikte kullanılarak endüstriyel hareket kontrolü ve servo uygulamalarında kullanılabilir.
Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Servo hareket kontrolü
- Makine otomasyonu
- CNC uygulamaları
- Paketleme makineleri
- Üretim makineleri
- Hassas konumlandırma sistemleri
- SINAMICS V70 ve V90 servo sistemleri
Siemens 1FL6094-1AC61-2AA1 Ürün Özeti
Siemens 1FL6094-1AC61-2AA1, 5 kW gücünde ve 2000 rpm nominal hızlı SIMOTICS S-1FL6 servo motordur.23,90 Nm nominal tork, 30 Nm statik tork ve 70 Nm maksimum tork değerlerine sahiptir.2500 S/R TTL incremental encoder, 90 mm mil yüksekliği, kama kanallı mil, doğal soğutma ve IP65 koruma sınıfı özellikleriyle sunulan motor, SINAMICS V70 ve V90 servo sürücü sistemleriyle uyumludur.
