6EP3333-3SB00-0AX0

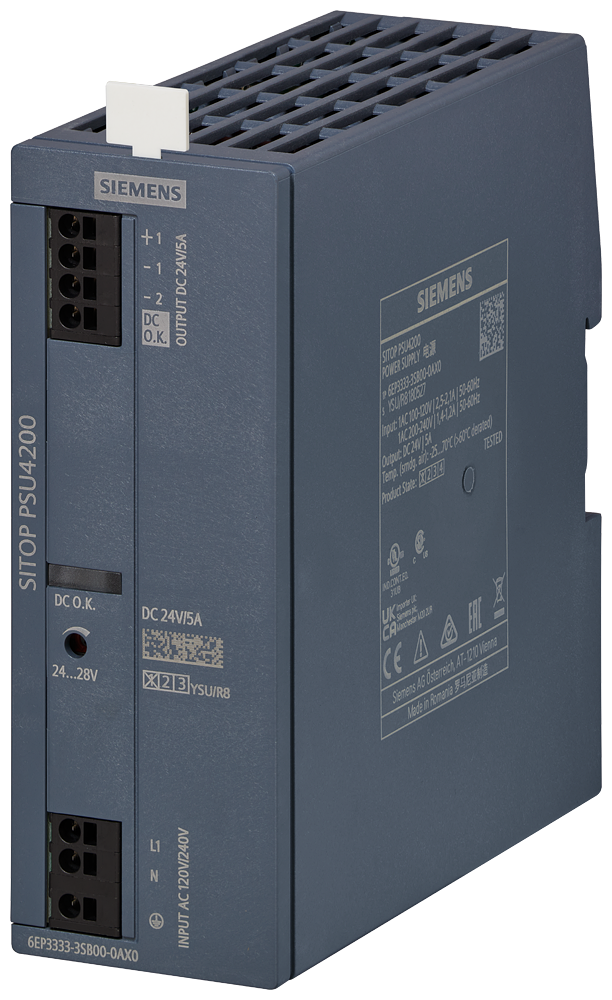

Siemens 6EP3333-3SB00-0AX0 SITOP PSU4200 24 V DC / 5 A Güç Kaynağı
Siemens 6EP3333-3SB00-0AX0, SITOP PSU4200 serisine ait, tek fazlı AC girişli ve 24 V DC çıkışlı stabilize endüstriyel güç kaynağıdır.Ürün, 24 V DC / 5 A çıkış kapasitesiyle otomasyon sistemlerinde PLC, sensör, HMI, röle ve diğer DC kontrol ekipmanlarının beslenmesi için kullanılır.
SITOP PSU4200, 120 W nominal aktif güç sağlayan kompakt bir güç kaynağıdır.Geniş giriş gerilimi aralığı, otomatik giriş gerilimi seçimi ve kısa devre koruması sayesinde endüstriyel otomasyon panolarında güvenilir DC besleme çözümü sunar.
Siemens 6EP3333-3SB00-0AX0 Teknik Özellikleri
| Ürün ailesi | SITOP PSU4200 |
| Ürün numarası | 6EP3333-3SB00-0AX0 |
| Giriş tipi | 1 faz AC |
| Giriş gerilimi | 85 ... 132 V AC / 187 ... 264 V AC |
| Nominal giriş gerilimi | 120 / 240 V AC |
| Giriş gerilimi seçimi | Otomatik aralık seçimi |
| Çıkış gerilimi | 24 V DC |
| Nominal çıkış akımı | 5 A |
| Nominal çıkış gücü | 120 W |
| Verimlilik | %87 |
| Çalışma sıcaklığı | -25 °C ... +70 °C |
| Koruma sınıfı | IP20 |
| Aşırı gerilim koruması | < 32 V |
| Kısa devre koruması | Evet |
| Kısa devre karakteristiği | Sabit akım karakteristiği |
| Galvanik izolasyon | Evet |
| Montaj | DIN ray montajı |
| Gösterge | 24 V OK için yeşil LED |
| Çıkış sinyali | DC OK sinyal kontağı |
Çıkış Performansı
6EP3333-3SB00-0AX0, 24 V DC nominal çıkış gerilimi ve 5 A nominal çıkış akımı ile 120 W güç sağlayabilir.Datasheet değerlerine göre tipik verimlilik %87'dir.Çıkış geriliminin hızlı giriş gerilimi değişimlerine karşı tipik bağıl regülasyonu %0,2 seviyesindedir. 50/100/50 % ve 10/90/10 % dirençli yük adımlarında tipik bağıl kontrol hassasiyeti %1 olarak belirtilmiştir.
Koruma ve İzleme Fonksiyonları
- Aşırı gerilim koruması: < 32 V
- Kısa devre koruması: Mevcut
- Kısa devre karakteristiği: Sabit akım
- Tipik kısa devre akımı: 6 A
- Galvanik izolasyon: Mevcut
- 24 V OK yeşil LED göstergesi
- DC OK sinyal kontağı
- Çıkışta overshoot olmadan soft-start
Dalgalanma ve Çıkış Gerilimi
Siemens datasheet'ine göre çıkıştaki residual ripple için tipik değerler 35 mV ve 30 mV seviyelerindedir, maksimum değerler ise sırasıyla 150 mV ve 240 mV olarak belirtilmiştir.Çıkış geriliminin devreye alınması sırasında overshoot oluşmaz ve soft-start özelliği kullanılır.
