6ES7131-6BF00-0DA0

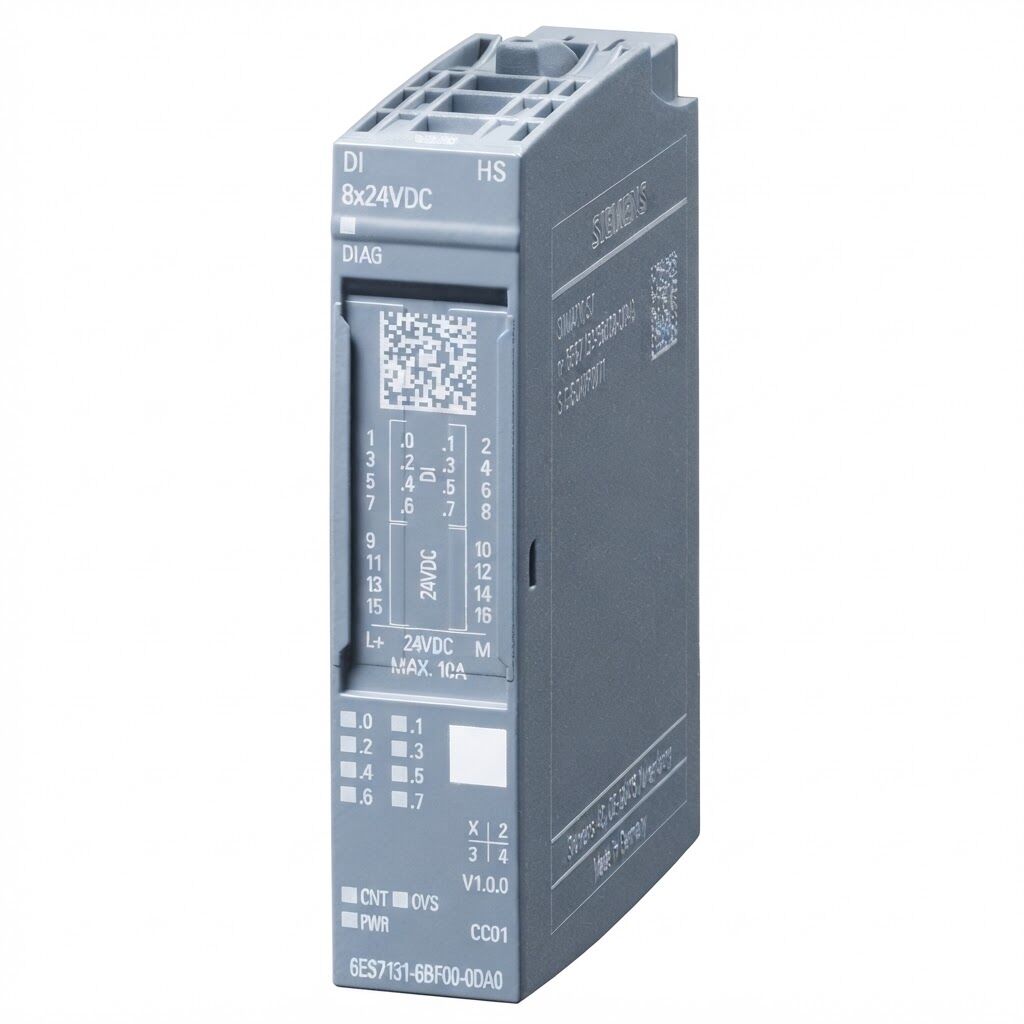

Siemens 6ES7131-6BF00-0DA0 SIMATIC ET 200SP Dijital Giriş Modülü
Siemens 6ES7131-6BF00-0DA0, SIMATIC ET 200SP dağıtılmış I/O sistemleri için geliştirilmiş 8 kanallı 24 V DC High Speed dijital giriş modülüdür.DI 8x24 V DC HS olarak tanımlanan bu modül; standart dijital girişlerin yanı sıra Oversampling ve 4x Counter çalışma modlarını destekleyerek farklı otomasyon uygulamalarında esnek kullanım imkânı sunar.
Öne Çıkan Özellikler
- Ürün Kodu: 6ES7131-6BF00-0DA0
- Ürün Serisi: SIMATIC ET 200SP
- Modül Tipi: DI 8x 24 V DC High Speed
- Dijital Giriş Sayısı: 8
- Anma Besleme Gerilimi: 24 V DC
- İzin Verilen Gerilim Aralığı: 19,2 – 28,8 V DC
- Çalışma Modları: DI, Oversampling, 4x Counter
- Isochronous Mode: 125 µs
- 24 V Encoder Beslemesi: Mevcut
- Maksimum Encoder Besleme Akımı: 700 mA
- BaseUnit: BU Tip A0
- Renk Kodu: CC01
- Tipik Güç Kaybı: 1,5 W
- PROFINET R1 IM'leri ile kullanım: Uygun
Yüksek Hızlı Dijital Girişler
6ES7131-6BF00-0DA0, hızlı sinyal işleme gerektiren otomasyon uygulamaları için tasarlanmıştır.Dijital girişlerde sinyal gecikmesi parametrelenebilir olup standart girişlerde farklı filtreleme süreleri seçilebilir.Modül ayrıca teknolojik fonksiyonlar için parametrelenebilir giriş desteği sunar.
Oversampling ve Counter Fonksiyonları
Modül, standart DI çalışma moduna ek olarak Oversampling ve 4x Counter çalışma modlarını destekler.Oversampling modu hızlı sinyallerin daha hassas şekilde algılanmasına yardımcı olurken, Counter modu sayma uygulamalarında kullanılabilir.
Bağlantı ve Sistem Uyumluluğu
Siemens 6ES7131-6BF00-0DA0, SIMATIC ET 200SP sisteminin modüler yapısına uygun olarak BU Tip A0 BaseUnit ile kullanılabilir.Modül 1 telli ve 2 telli bağlantıları destekler; 3 telli bağlantı için AUX terminalli BU Tip A0 veya potansiyel dağıtıcı modül, 4 telli bağlantı için ise BU Tip A0 ve potansiyel dağıtıcı modül gereklidir.
Kontrol ve Teşhis
Modül, I&M0 ile I&M3 arasındaki Identification & Maintenance verilerini destekler ve teşhis fonksiyonlarına sahiptir.STEP 7 ve TIA Portal ile yapılandırılabilir.Siemens datasheet'inde TIA Portal için V13 SP1 ve üzeri sürümler belirtilmiştir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 6ES7131-6BF00-0DA0 |
| Seri | SIMATIC ET 200SP |
| Giriş Sayısı | 8 dijital giriş |
| Giriş Gerilimi | 24 V DC |
| Gerilim Aralığı | 19,2 – 28,8 V DC |
| Çalışma Modları | DI / Oversampling / 4x Counter |
| Isochronous Mode | 125 µs |
| Encoder Beslemesi | 24 V DC |
| Encoder Besleme Akımı | Maks. 700 mA |
| Güç Kaybı | Tipik 1,5 W |
| BaseUnit | BU Tip A0 |
| Renk Kodu | CC01 |
| Net Ağırlık | Yaklaşık 0,036 kg |
Siemens 6ES7131-6BF00-0DA0 Nerelerde Kullanılır?
6ES7131-6BF00-0DA0; makine otomasyonu, üretim hatları, dağıtılmış I/O sistemleri ve hızlı dijital sinyallerin izlenmesi gereken endüstriyel otomasyon uygulamalarında kullanılabilir.SIMATIC ET 200SP altyapısının bir parçası olarak PLC sistemleri ile saha seviyesindeki dijital sinyaller arasında bağlantı sağlar.Siemens 6ES7131-6BF00-0DA0, 8 adet 24 V DC High Speed dijital giriş, Oversampling ve 4x Counter çalışma seçenekleriyle SIMATIC ET 200SP sistemlerinde hızlı ve esnek sinyal işleme için kullanılan bir dijital giriş modülüdür.
