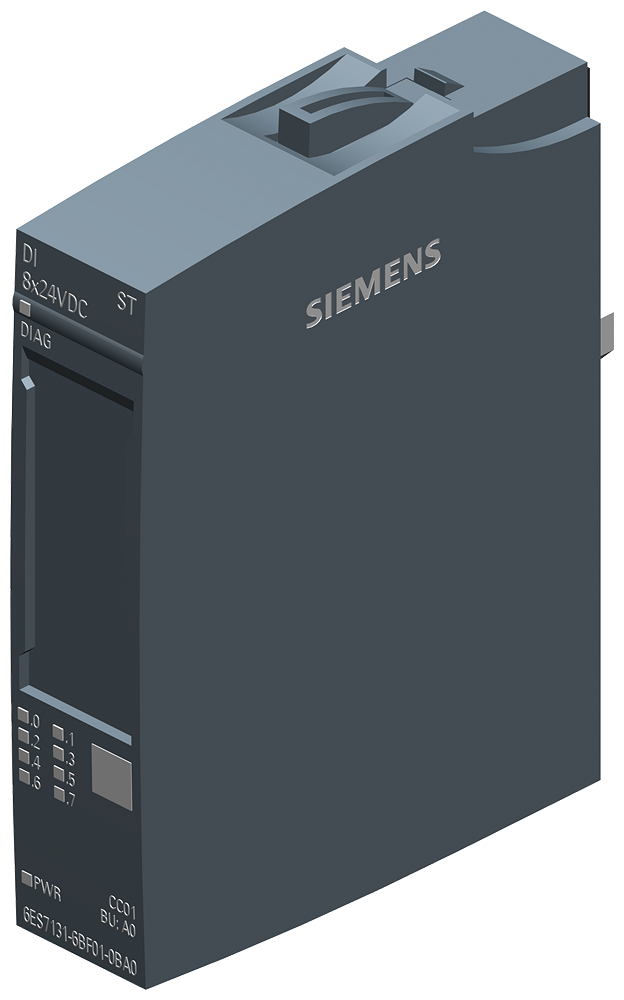

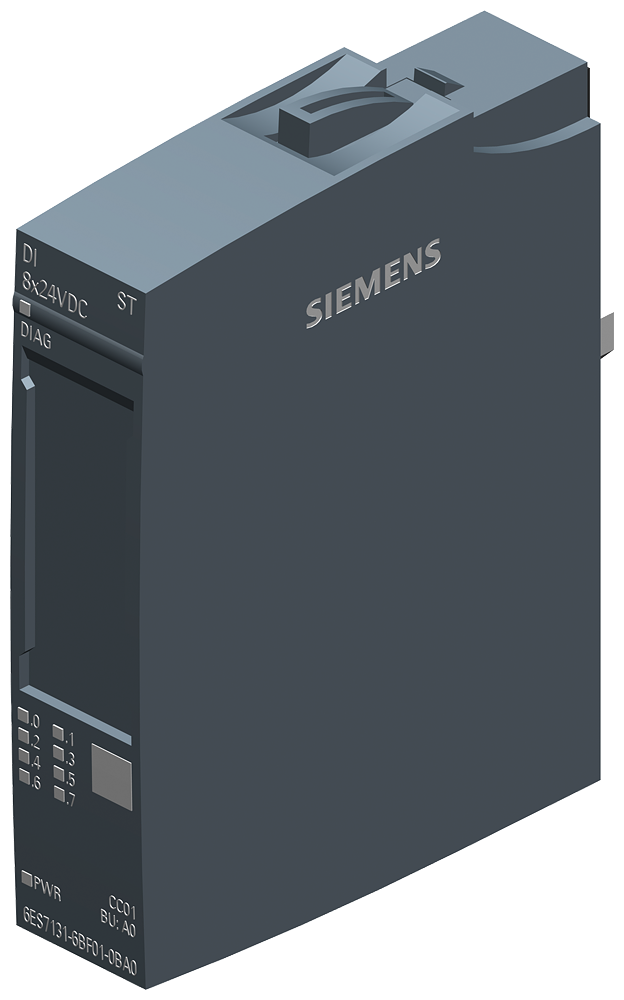

6ES7131-6BF01-0BA0 Siemens SIMATIC ET 200SP DI 8x24V DC ST Dijital Giriş Modülü
Siemens 6ES7131-6BF01-0BA0, SIMATIC ET 200SP dağıtılmış I/O sistemleri için geliştirilmiş 8 kanallı standart dijital giriş modülüdür.24 V DC sinyallerle çalışan 6ES7131-6BF01-0BA0, sensörlerden, anahtarlardan ve diğer saha ekipmanlarından gelen dijital sinyallerin PLC sistemine aktarılmasını sağlar. IEC 61131-2 Tip 3 giriş karakteristiğine sahip modül, kanal başına 0,05–20 ms arasında yapılandırılabilir giriş gecikmesi sunar.Sensör beslemesi kısa devresi, kablo kopukluğu ve besleme gerilimi için tanılama desteği bulunur.
Teknik Özellikler
- Ürün kodu: 6ES7131-6BF01-0BA0
- Marka: Siemens
- Ürün ailesi: SIMATIC ET 200SP
- Modül tipi: DI 8x24VDC ST
- Dijital giriş sayısı: 8
- Anma besleme gerilimi: 24 V DC
- İzin verilen gerilim aralığı: 19,2–28,8 V DC
- Giriş karakteristiği: IEC 61131-2 Tip 3
- Giriş tipi: Sink (PNP, P-reading)
- Giriş gecikmesi: Kanal başına 0,05–20 ms, yapılandırılabilir
- Giriş sinyali 1 için tipik akım: 2,5 mA
- Sensör beslemesi: 24 V DC
- Sensör besleme maksimum akımı: 700 mA
- Tanılama: Sensör besleme kısa devresi, kablo kopukluğu ve besleme gerilimi
- Ters polarite koruması: Var
- Uyumlu BaseUnit: A0 tipi
- Renk kodu: CC01
- Tipik güç kaybı: 1 W
- Boyutlar: 15 × 73 × 58 mm (genişlik × yükseklik × derinlik)
- Net ağırlık: Yaklaşık 35–36 g
- Yapılandırma: STEP 7 / TIA Portal V14 ve üzeri
Montaj ve Sistem Uyumluluğu
6ES7131-6BF01-0BA0, SIMATIC ET 200SP istasyonlarında A0 tipi BaseUnit ile kullanılır.Saha sensörlerinin bağlantısı, giriş gecikmesi ve tanılama parametreleri sistem yapılandırmasına göre ayarlanabilir.TIA Portal üzerinden yapılandırılabilen modül, uygun ET 200SP arayüz modülü ve kontrolörle birlikte çalışır.Montaj öncesinde BaseUnit tipi, sensör bağlantı şekli ve besleme değerleri kontrol edilmelidir.ET 200SP sistemlerinde standart 24 V DC dijital giriş ihtiyacını karşılamak üzere tasarlanmış kompakt bir I/O modülüdür.
