6ES7132-6BD20-0DA0

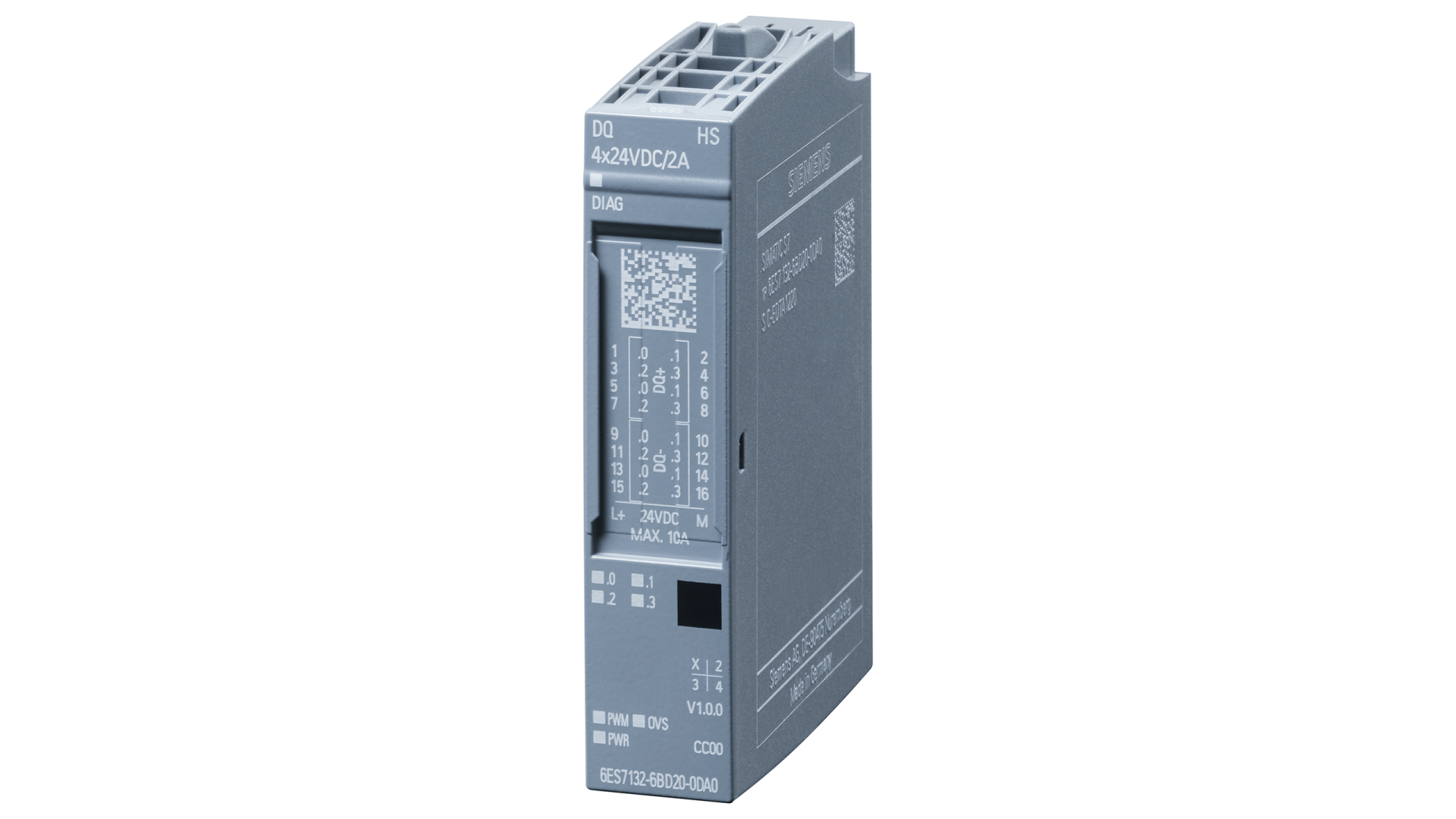

6ES7132-6BD20-0DA0 Siemens SIMATIC ET 200SP DQ 4x24V DC/2A HS Dijital Çıkış Modülü
6ES7132-6BD20-0DA0, Siemens SIMATIC ET 200SP dağıtılmış I/O sistemlerinde kullanılan yüksek hızlı dijital çıkış modülüdür. Dört adet 24 V DC dijital çıkışa sahip olan bu modül, kanal başına 2 A çıkış akımı sunar. DQ, PWM ve Oversampling gibi çalışma modlarını destekleyerek makine otomasyonu ve hassas sinyal kontrolü uygulamalarında kullanılabilir.
6ES7132-6BD20-0DA0 Teknik Özellikleri
- Marka: Siemens
- Ürün kodu: 6ES7132-6BD20-0DA0
- Ürün ailesi: SIMATIC ET 200SP
- Ürün tipi: Yüksek hızlı dijital çıkış modülü
- Model: DQ 4x24V DC/2A HS
- Dijital çıkış sayısı: 4
- Nominal çıkış gerilimi: 24 V DC
- Çıkış akımı: Kanal başına 2 A
- Çıkış tipi: PNP, kaynak veren push-pull çıkış
- Çalışma modları: DQ, PWM ve Oversampling
- Ek işlevler: Modül teşhisi, yapılandırılabilir ikame değerleri ve izokron çalışma desteği
- Uygun BaseUnit: A0 tipi
- Renk kodu: CC00
- Yapılandırma: STEP 7 / TIA Portal V15.1 veya üzeri
- Net ağırlık: 0,038 kg
6ES7132-6BD20-0DA0 Kullanım Alanları
Siemens 6ES7132-6BD20-0DA0 dijital çıkış modülü; endüstriyel otomasyon, üretim hatları, makine kontrolü ve hızlı dijital sinyal gerektiren uygulamalarda kullanılır. Dört bağımsız çıkışı üzerinden uygun saha elemanlarının kontrolünü sağlar. PWM modu darbe genişlik modülasyonu gerektiren uygulamalarda, Oversampling modu ise yüksek zaman çözünürlüğü isteyen sinyal işleme senaryolarında değerlendirilebilir.
Uyumluluk ve Montaj Bilgileri
6ES7132-6BD20-0DA0, SIMATIC ET 200SP istasyonlarında uygun A0 tipi BaseUnit ile birlikte kullanılır. PLC yapılandırması sırasında donanım ve firmware uyumluluğu ile seçilen çalışma modu kontrol edilmelidir. Saha bağlantılarında 24 V DC besleme, kanal başına akım sınırı ve toplam modül akımı dikkate alınmalıdır.
Önemli: Bu modülün kanal başına çıkış akımı 2 Amperdir.Gerçek yük ve toplam akım sınırları çalışma sıcaklığına ve çalışma moduna göre değişebileceğinden Siemens teknik dokümanı esas alınmalıdır.
