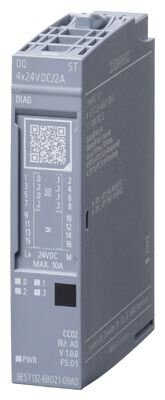

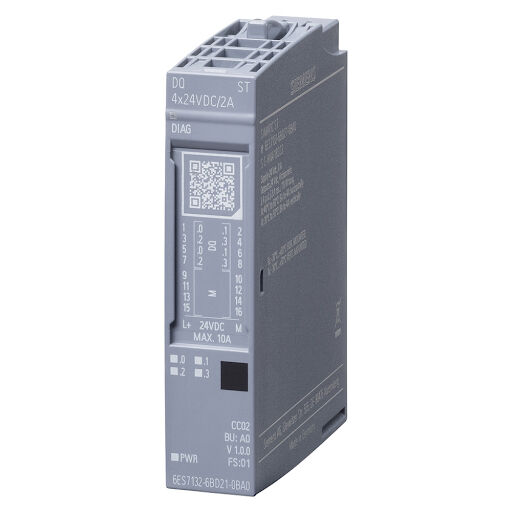

6ES7132-6BD21-0BA0 Siemens SIMATIC ET 200SP DQ 4x24VDC/2A ST Dijital Çıkış Modülü
Siemens SIMATIC ET 200SP DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0), endüstriyel otomasyon sistemlerinde dijital çıkış sinyallerinin kontrol edilmesi için tasarlanmış bir dijital çıkış modülüdür. Dört adet 24 V DC çıkış kanalıyla kontaktör, röle, valf ve uygun saha ekipmanlarının kontrolünde kullanılabilir.
ET 200SP dağıtılmış I/O sisteminin bir parçası olan bu modül, PNP kaynak çıkış teknolojisini kullanır. Kanal başına 2 A çıkış akımı ve entegre teşhis fonksiyonlarıyla makine otomasyonu ve üretim hatlarında güvenilir sinyal kontrolüne yardımcı olur.
6ES7132-6BD21-0BA0 Teknik Özellikleri
- Üretici: Siemens
- Ürün ailesi: SIMATIC ET 200SP
- Ürün tipi: DQ 4x24VDC/2A ST dijital çıkış modülü
- Ürün kodu: 6ES7132-6BD21-0BA0
- Dijital çıkış sayısı: 4
- Nominal yük gerilimi: 24 V DC
- İzin verilen besleme aralığı: 19,2–28,8 V DC
- Çıkış tipi: PNP, kaynak çıkış (sourcing)
- Kanal başına maksimum çıkış akımı: 2 A
- Modül başına maksimum toplam çıkış akımı: 8 A; çalışma sıcaklığı ve montaj koşullarına bağlıdır
- Kısa devre koruması: Elektronik
- Teşhis fonksiyonları: Besleme gerilimi, kablo kopması ve kısa devre teşhisi
- Uygun BaseUnit: A0 tipi
- Renk kodu: CC02
- Boyutlar (G × Y × D): 15 × 73 × 58 mm
- Yaklaşık net ağırlık: 30 g (0,030 kg)
- Menşei: Almanya
4 Kanallı Dijital Çıkış Kontrolü
Siemens 6ES7132-6BD21-0BA0, dört bağımsız dijital çıkış kanalı üzerinden 24 V DC ile çalışan uygun saha cihazlarının kontrol edilmesini sağlar. Kanal başına 2 A çıkış kapasitesi, uygun elektriksel özelliklere sahip yüklerin kumandasında kullanılabilir.
PNP kaynak çıkış yapısı, çıkış aktif olduğunda yük tarafına pozitif besleme gerilimi sağlar. Yüklerin bağlantısı yapılırken çıkış akımı, toplam akım sınırları, yük tipi ve kablolama koşulları dikkate alınmalıdır.
Teşhis ve Sistem İzleme Özellikleri
Modül, besleme geriliminin izlenmesi ve belirli kablo kopması ile kısa devre durumlarının teşhis edilmesi için fonksiyonlar sunar. Durum ve teşhis LED'leri, bakım sırasında olası arızaların belirlenmesine yardımcı olur. Teşhis kapsamı ve parametreler, kullanılan yapılandırmaya göre değerlendirilmelidir.
SIMATIC ET 200SP ile Sistem Entegrasyonu
Bu dijital çıkış modülü, Siemens SIMATIC ET 200SP dağıtılmış I/O sisteminde uygun A0 tipi BaseUnit ile kullanılır. Kontrol sistemine entegrasyon için uyumlu arayüz modülü, doğru donanım yapılandırması ve desteklenen STEP 7/TIA Portal sürümü gerekir.
6ES7132-6BD21-0BA0 Kullanım Alanları
- Endüstriyel makine otomasyonu
- Konveyör ve üretim hatları
- Kontaktör ve röle kumandası
- Solenoid valf kontrolü
- Otomatik montaj sistemleri
- Dağıtılmış dijital I/O uygulamaları
