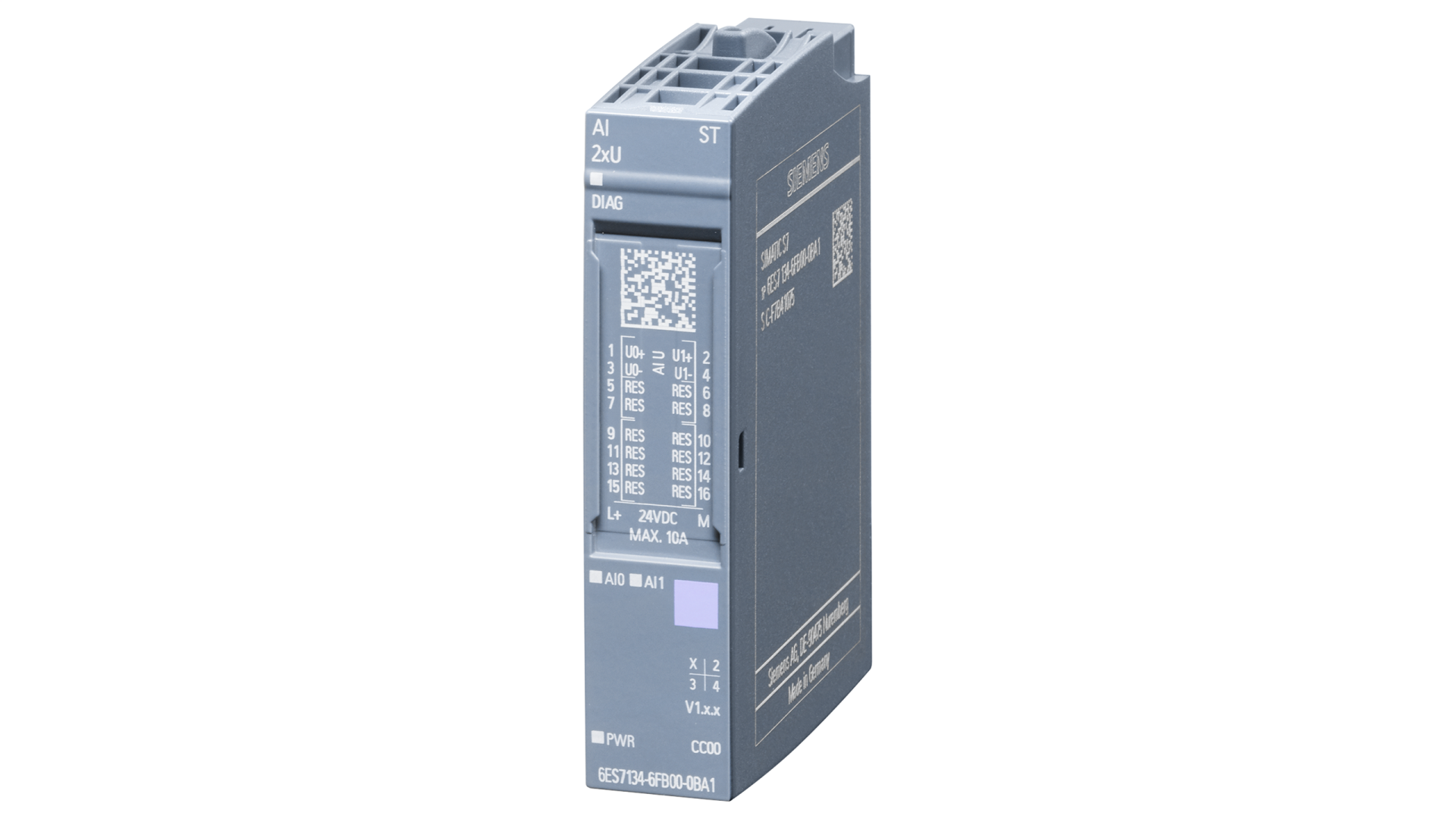

6ES7134-6FB00-0BA1 Siemens SIMATIC ET 200SP Analog Giriş Modülü AI 2xU ST
Siemens 6ES7134-6FB00-0BA1, SIMATIC ET 200SP dağıtılmış I/O sistemleri için geliştirilmiş iki kanallı analog gerilim giriş modülüdür.AI 2xU ST olarak adlandırılan bu modül, saha cihazlarından gelen analog gerilim sinyallerini dijital değerlere dönüştürerek PLC tarafından işlenmesini sağlar.16 bit çözünürlüğü sayesinde hassas ölçüm gerektiren otomasyon uygulamalarında kullanılabilir.Modül, iki bağımsız analog giriş kanalı ve kanal bazlı teşhis fonksiyonlarıyla ölçüm süreçlerinin izlenmesine yardımcı olur.6ES7134-6FB00-0BA1, kompakt ET 200SP mimarisiyle uyumlu A0 ve A1 tipi BaseUnit bağlantı tabanlarında kullanılabilir.
Teknik Özellikler
- Ürün serisi: SIMATIC ET 200SP
- Ürün tipi: Analog giriş modülü AI 2xU ST
- Ürün kodu: 6ES7134-6FB00-0BA1
- Analog giriş sayısı: 2 kanal
- Ölçüm tipi: Gerilim
- Çözünürlük: 16 bit
- Ölçüm aralıkları: ±10 V, ±5 V, ±2,5 V ve 1–5 V
- Besleme gerilimi: 24 V DC
- İzin verilen besleme aralığı: 19,2–28,8 V DC
- Maksimum akım tüketimi: 37 mA
- Tipik güç kaybı: 0,9 W
- Teşhis fonksiyonları: Kanal bazlı teşhis ve teşhis alarmları
- Uygun BaseUnit: A0 ve A1
- Renk kodu: CC00
- Konfigürasyon: STEP 7 TIA Portal V13 SP1 ve üzeri
- Modül genişliği: 15 mm
- Boyutlar: 15 x 73 x 58 mm
- Ağırlık: Yaklaşık 31 g
Montaj ve Sistem Uyumluluğu
6ES7134-6FB00-0BA1, SIMATIC ET 200SP istasyonlarında A0 veya A1 tipi BaseUnit üzerinden monte edilir.TIA Portal ile yapılandırılarak analog gerilim ölçüm aralıkları uygulamanın ihtiyaçlarına göre belirlenebilir.PLC sistemine entegrasyon sırasında sinyal tipi, ölçüm aralığı, kanal yapılandırması ve bağlantı tabanının uyumluluğu kontrol edilmelidir.Siemens 6ES7134-6FB00-0BA1 analog giriş modülü, iki kanallı gerilim ölçümü ve 16 bit çözünürlüğüyle SIMATIC ET 200SP otomasyon sistemlerinde hassas analog sinyal işleme ihtiyaçlarına yönelik bir çözümdür.
