6ES7136-6BA00-0CA0

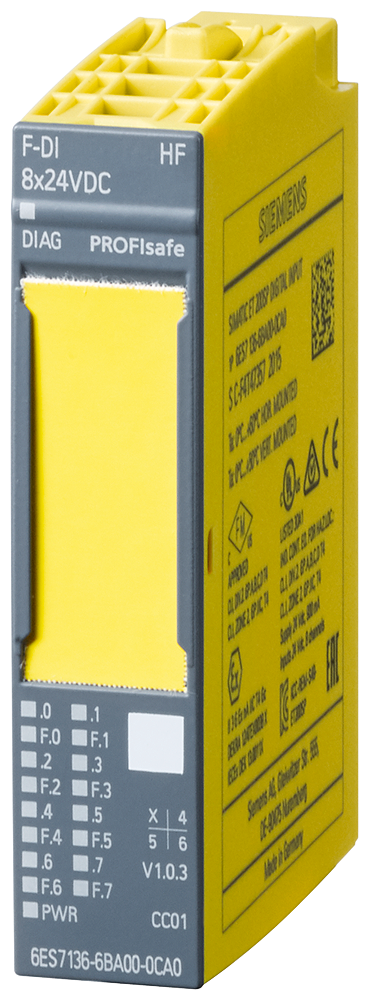

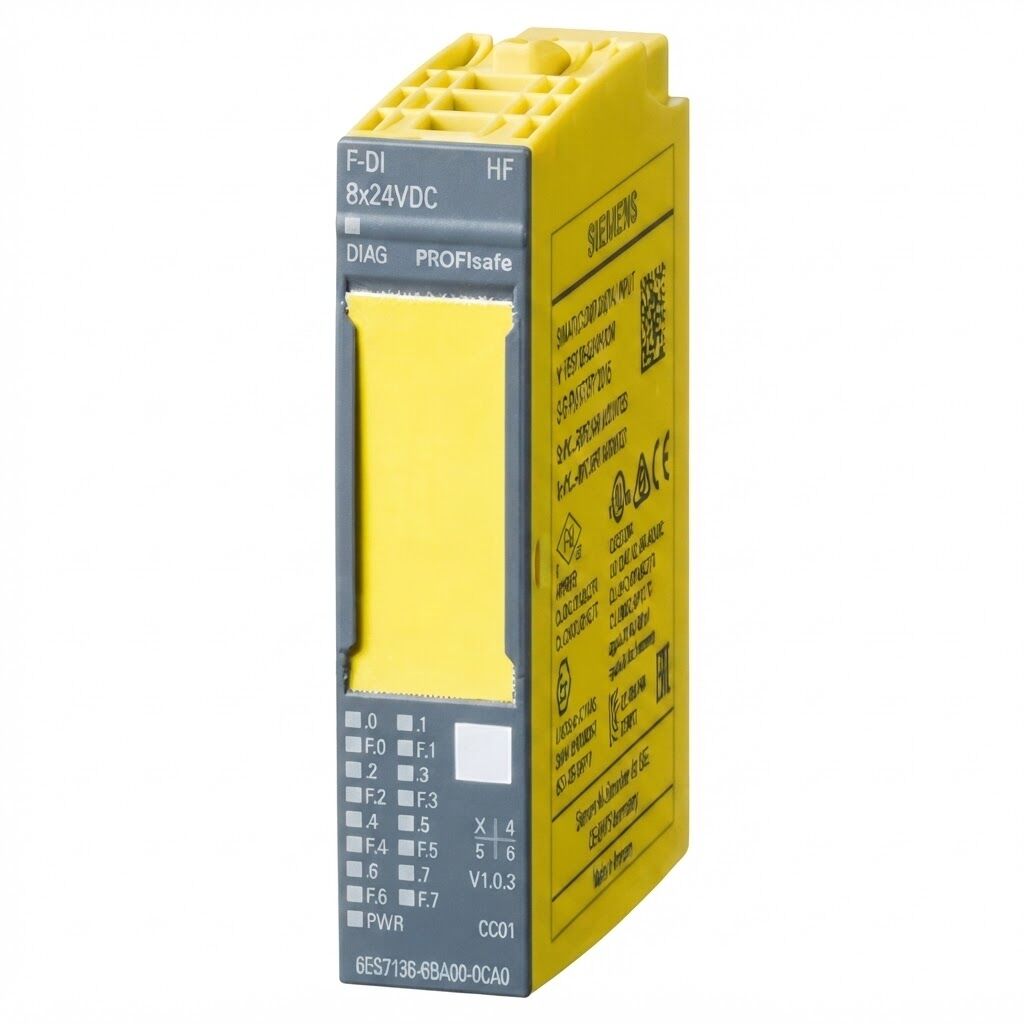

6ES7136-6BA00-0CA0 Siemens SIMATIC ET 200SP F-DI 8x24V DC HF Emniyet Dijital Giriş Modülü
Siemens 6ES7136-6BA00-0CA0, SIMATIC ET 200SP dağıtılmış I/O sistemleri için geliştirilmiş, 8 kanallı yüksek hızlı emniyet dijital giriş modülüdür.24 V DC sinyallerle çalışan 6ES7136-6BA00-0CA0, acil durdurma butonları, emniyet kapı anahtarları ve diğer emniyet sensörlerinden gelen sinyallerin güvenli kontrol sistemine aktarılmasını sağlar.Uygun yapılandırma ve sistem bileşenleriyle ISO 13849-1 standardına göre PL e ve IEC 61508 standardına göre SIL 3 güvenlik seviyelerine kadar kullanılabilir.15 mm genişliğindeki kompakt tasarımı, ET 200SP istasyonlarında pano alanının verimli kullanılmasına yardımcı olur.
Teknik Özellikler
- Ürün kodu: 6ES7136-6BA00-0CA0
- Marka: Siemens
- Ürün ailesi: SIMATIC ET 200SP
- Modül tipi: F-DI 8x24VDC HF emniyet dijital giriş modülü
- Dijital giriş sayısı: 8 adet fail-safe giriş
- Anma besleme gerilimi: 24 V DC
- İzin verilen besleme aralığı: 20,4–28,8 V DC
- Güvenlik seviyesi: PL e (ISO 13849-1) / SIL 3 (IEC 61508)
- Kısa devre koruması: Elektronik
- Sensör beslemesi: 24 V DC
- Sensör besleme toplam akımı: Maksimum 800 mA
- Arka panel veri yolu tüketimi: Maksimum 21 mA
- Tipik güç kaybı: 4 W
- Uyumlu BaseUnit: A0 tipi
- Montaj genişliği: 15 mm
- Boyutlar: 15 × 73 × 58 mm (genişlik × yükseklik × derinlik)
- Yaklaşık ağırlık: 49 g
- Yapılandırma yazılımı: STEP 7 / TIA Portal
Kullanım Alanları
6ES7136-6BA00-0CA0 Siemens emniyet giriş modülü; endüstriyel makinelerde, üretim hatlarında, robotik sistemlerde ve operatör güvenliğinin önemli olduğu otomasyon uygulamalarında kullanılabilir.Acil durdurma devreleri, emniyet kapıları, ışık perdeleri ve uygun emniyet sensörlerinden gelen sinyallerin değerlendirilmesini destekler.Yüksek hızlı giriş yapısı, emniyet sinyallerinin kontrol sistemine aktarılmasında kullanılır.
Montaj ve Sistem Uyumluluğu
Siemens 6ES7136-6BA00-0CA0, SIMATIC ET 200SP sisteminde A0 tipi BaseUnit ile kullanılmak üzere tasarlanmıştır.Modülün çalışması için uyumlu bir ET 200SP istasyonu, uygun kontrolör ve doğru emniyet yapılandırması gerekir.Emniyet fonksiyonlarının kullanılabilmesi için sensör bağlantıları, kanal parametreleri ve sistem doğrulaması ilgili Siemens dokümantasyonuna göre gerçekleştirilmelidir.TIA Portal üzerinden yapılandırma yapılabilir.
Ürün Durumu ve Alternatif Model
6ES7136-6BA00-0CA0 için Siemens ürün kayıtlarında üretimden kaldırılma aşaması bilgisi yer almaktadır.Siemens tarafından belirtilen muadil ürün 6ES7136-6BA01-0CA0 şeklindedir.Mevcut sistemde değişim veya yeni proje tasarımı yapılırken iki modelin teknik özellikleri, donanım ve yazılım uyumluluğu ayrıca kontrol edilmelidir.
