6ES7193-6BP20-0BA0

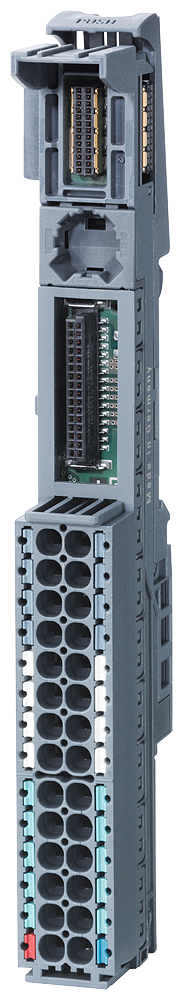

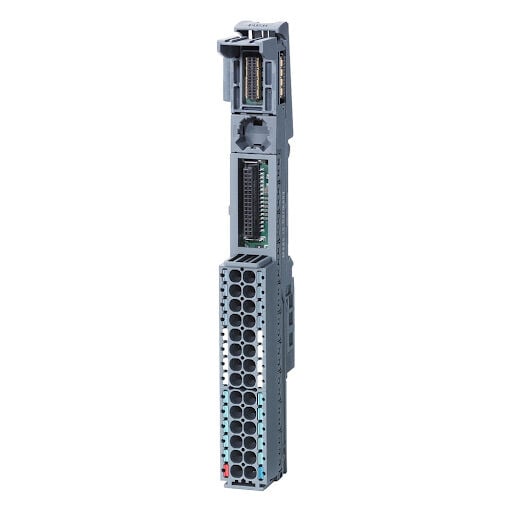

6ES7193-6BP20-0BA0 Siemens SIMATIC ET 200SP BaseUnit BU15-P16+A10+2B
6ES7193-6BP20-0BA0, Siemens SIMATIC ET 200SP otomasyon sistemleri için tasarlanmış BU15-P16+A10+2B tipi BaseUnit bağlantı tabanıdır.Push-in bağlantı teknolojisine sahip olan 6ES7193-6BP20-0BA0, elektronik modüllerin elektriksel bağlantısını ve sistem içi montajını sağlar.Üzerinde 16 proses terminali ve 10 AUX terminali bulunur.AUX barası sol taraftaki komşu modüle bağlı olacak şekilde tasarlanmıştır.15 mm genişliğindeki kompakt yapısı sayesinde ET 200SP istasyonlarında yer tasarrufu sağlar.6ES7193-6BP20-0BA0, A0 tipi uyumlu ET 200SP I/O modülleriyle kullanılan bir bağlantı tabanıdır.
Bağlantı ve Montaj Özellikleri
6ES7193-6BP20-0BA0, yaylı Push-in terminalleri sayesinde kablo bağlantılarının hızlı ve aletsiz gerçekleştirilmesine olanak tanır.Entegre AUX barası üzerinden yardımcı gerilim dağıtımı yapılabilir.P1 ve P2 sistem baraları üzerinden besleme bağlantısını destekleyen 6ES7193-6BP20-0BA0, yeni bir potansiyel grubu oluşturmaz; sol taraftan gelen potansiyel grubunu devam ettirir.İsteğe bağlı sistem entegre ekran bağlantısı da sunar.
Teknik Özellikler
| Ürün kodu | 6ES7193-6BP20-0BA0 |
| Marka | Siemens |
| Ürün ailesi | SIMATIC ET 200SP |
| Ürün tipi | BaseUnit BU15-P16+A10+2B |
| BaseUnit tipi | A0 |
| Bağlantı teknolojisi | Push-in |
| Proses terminali sayısı | 16 |
| AUX terminali sayısı | 10 |
| AUX barası bağlantısı | Sol tarafa köprülenmiş |
| Anma besleme gerilimi | 24 V DC |
| P1/P2 bara maksimum akımı | 10 A |
| AUX bara maksimum akımı | 10 A |
| Proses terminalleri maksimum akımı | 2 A |
| İletken kesiti | 0,14–2,5 mm² |
| Potansiyel grubu oluşturma | Hayır |
| Sol taraftan potansiyel grubu devamı | Evet |
| İzolasyon test gerilimi | 707 V DC |
| Çalışma sıcaklığı (yatay montaj) | -30 ... +60 °C |
| Çalışma sıcaklığı (dikey montaj) | -30 ... +50 °C |
| Donanım fonksiyon durumu | FS06 ve üzeri |
| Boyutlar (G × Y × D) | 15 × 141 × 35 mm |
| Ağırlık | Yaklaşık 50 g |
