6ES7193-6BP20-0DC0

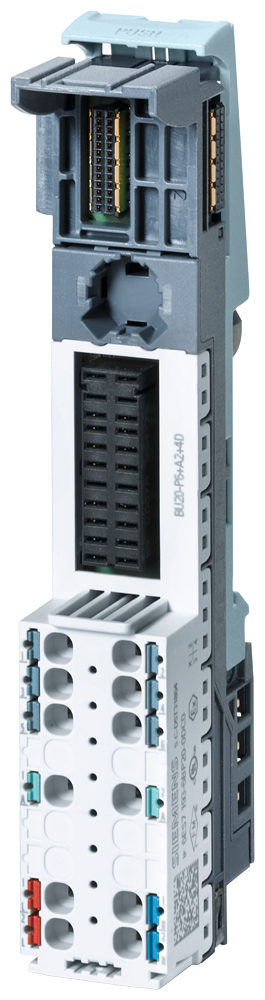

6ES7193-6BP20-0DC0 Siemens SIMATIC ET 200SP BaseUnit BU20-P6+A2+4D
6ES7193-6BP20-0DC0, Siemens SIMATIC ET 200SP dağıtılmış I/O sistemleri için tasarlanmış BU20-P6+A2+4D model BaseUnit modül taşıyıcısıdır.C0 tipi bağlantı yapısına sahip olan bu ürün, push-in terminalleri ve 2 AUX terminali ile saha kablolamasını kolaylaştırır.Yeni potansiyel grubu başlatmak için kullanılan 6ES7193-6BP20-0DC0, uyumlu ET 200SP I/O modüllerinin elektriksel bağlantısını destekler.
6ES7193-6BP20-0DC0 Teknik Özellikleri
- Marka: Siemens
- Ürün kodu: 6ES7193-6BP20-0DC0
- Ürün ailesi: SIMATIC ET 200SP
- Model: BU20-P6+A2+4D
- BaseUnit tipi: C0
- Ürün tipi: I/O modül taşıyıcısı ve bağlantı ünitesi
- Bağlantı teknolojisi: Push-in terminaller
- AUX terminal sayısı: 2
- Potansiyel grubu: Yeni yük grubu başlatma
- P1/P2 bus maksimum akımı: 10 A
- AUX bus maksimum akımı: 10 A
- Proses terminalleri maksimum akımı: Terminaller 1–4 için 5 A; terminaller 5–6 için 10 A
- Besleme: Kullanılan devreye göre teknik dokümanda belirtilen gerilim değerleri dikkate alınmalıdır
- Genişlik: 20 mm
- Yükseklik: 117 mm
- Net ağırlık: Yaklaşık 0,047 kg
6ES7193-6BP20-0DC0 Kullanım Alanları
Siemens 6ES7193-6BP20-0DC0 BaseUnit, endüstriyel otomasyon panolarında ve dağıtılmış kontrol sistemlerinde SIMATIC ET 200SP I/O modüllerinin bağlantısı için kullanılır.Push-in terminal teknolojisi kablo montajını kolaylaştırırken AUX terminalleri, uygun elektriksel tasarımda yardımcı potansiyel bağlantılarına imkân verir.Yeni potansiyel grubu gerektiren ET 200SP istasyonlarında tercih edilir.
Uyumluluk ve Montaj Bilgileri
6ES7193-6BP20-0DC0 seçilirken kullanılacak ET 200SP I/O modülünün C0 tipi BaseUnit ile uyumluluğu kontrol edilmelidir.BaseUnit, tek başına bir dijital veya analog I/O modülü değildir; uyumlu elektronik modülün takıldığı bağlantı ünitesidir.Montaj ve kablolama sırasında terminal atamaları, besleme değerleri ve akım sınırları Siemens teknik dokümanlarına göre doğrulanmalıdır.
Not: Akım kapasitesi devre ve terminal grubuna göre değişir.Tasarım öncesinde ilgili Siemens kullanım kılavuzunu inceleyin.
