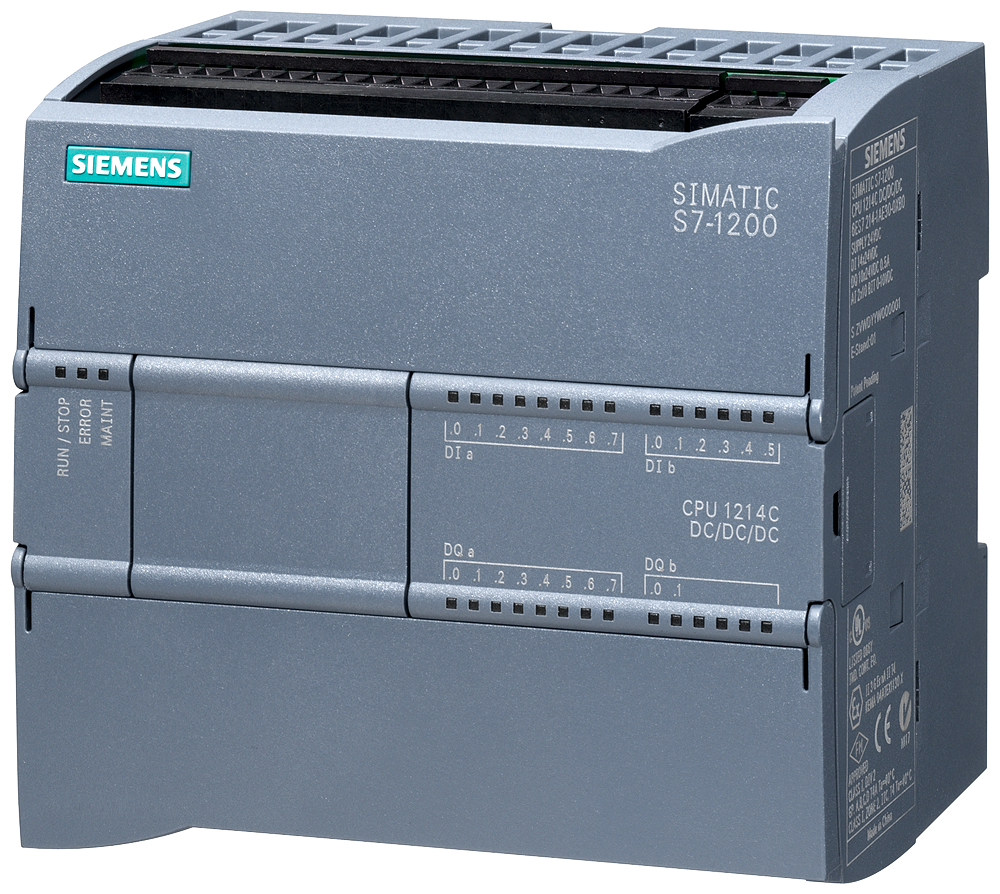

Siemens 6ES7214-1AG40-0XB0 SIMATIC S7-1200 CPU 1214C
Siemens 6ES7214-1AG40-0XB0, SIMATIC S7-1200 ailesinde yer alan CPU 1214C kompakt merkezi işlem birimidir.DC/DC/DC yapıya sahip olan CPU, otomasyon sistemlerinde makine ve proses kontrol uygulamalarının gerçekleştirilmesi için kullanılır.
CPU 1214C üzerinde 14 adet 24 V DC dijital giriş, 10 adet 24 V DC dijital çıkış ve 2 adet 0–10 V analog giriş entegre olarak bulunur.24 V DC besleme ile çalışan 6ES7214-1AG40-0XB0, kompakt yapısı sayesinde pano içerisinde ek I/O modüllerine duyulan ihtiyacın azaltılmasına yardımcı olur.
Siemens 6ES7214-1AG40-0XB0 Teknik Özellikleri
| Ürün ailesi | SIMATIC S7-1200 |
| CPU | CPU 1214C |
| Ürün numarası | 6ES7214-1AG40-0XB0 |
| CPU tipi | DC/DC/DC |
| Besleme gerilimi | 24 V DC |
| Besleme gerilimi aralığı | 20,4 ... 28,8 V DC |
| Dijital giriş sayısı | 14 |
| Dijital giriş gerilimi | 24 V DC |
| Teknolojik fonksiyon kullanılabilen giriş | 6 HSC |
| Dijital çıkış sayısı | 10 |
| Dijital çıkış gerilimi | 24 V DC |
| Yüksek hızlı çıkış | 4 adet, 100 kHz PTO |
| Analog giriş sayısı | 2 |
| Analog giriş tipi | Gerilim |
| Analog giriş aralığı | 0 ... 10 V DC |
| Analog giriş çözünürlüğü | 10 bit |
| Analog çıkış | Yok |
| Program / veri belleği | 150 KB |
| Çalışma belleği | 100 KB |
| Yük belleği | 4 MB dahili |
| Gerçek zaman saati | Mevcut |
| Montaj | DIN ray |
Dijital Girişler
6ES7214-1AG40-0XB0 üzerinde 14 adet entegre 24 V DC dijital giriş bulunur. Girişler sourcing/sinking yapısını destekler.6 giriş, yüksek hızlı sayma (HSC) gibi teknolojik fonksiyonlarda kullanılabilir.
Dijital girişler için nominal sinyal gerilimi 24 V DC'dir. Sinyal "0" için giriş gerilimi 5 V DC seviyesinde, sinyal "1" için ise minimum 15 V DC seviyesindedir.Giriş gecikmesi parametrelenebilir ve standart girişlerde 0,1 μs ile 20 ms arasında farklı değerler ayarlanabilir.
Dijital Çıkışlar
CPU 1214C üzerinde 10 adet 24 V DC dijital çıkış bulunur.Çıkışlar transistor tipindedir ve 4 çıkış, 100 kHz'e kadar pulse train output (PTO) yüksek hızlı uygulamaları destekler.
Dijital çıkışlarda sinyal "1" için nominal çıkış akımı 0,5 A seviyesindedir.Yüksek hızlı çıkışlar, hassas konumlandırma ve hareket kontrolü gibi uygulamalarda kullanılabilir.
Analog Girişler
Siemens 6ES7214-1AG40-0XB0 üzerinde 2 adet analog gerilim girişi bulunur.Analog girişler 0 ... 10 V DC sinyal aralığını destekler ve çözünürlük 10 bittir.Analog girişler sıcaklık, basınç, seviye veya benzeri proses değerlerinin PLC tarafından okunması gereken otomasyon uygulamalarında kullanılabilir.
CPU Performansı ve Bellek
CPU 1214C, programların hızlı şekilde işlenmesi için yüksek işlem performansı sunar.Datasheet değerlerine göre tipik CPU işlem süreleri bit işlemlerinde 0,08 μs, word işlemlerinde 1,7 μs ve floating point işlemlerinde 2,3 μs seviyesindedir.
Güncel Siemens ürün kaydında ürün için 150 KB program/veri belleği belirtilmektedir.Ayrıca CPU üzerinde 100 KB çalışma belleği ve 4 MB dahili yük belleği bulunur.
İletişim ve Genişletme
SIMATIC S7-1200 CPU 1214C, otomasyon sisteminin ihtiyaçlarına göre genişletilebilir bir yapıya sahiptir.Siemens teknik verilerine göre sistem üzerinde en fazla 8 sinyal modülü, 3 iletişim modülü ve 1 sinyal kartı kullanılabilir.
Bu genişletme yapısı sayesinde CPU, daha fazla dijital veya analog I/O ihtiyacı bulunan makine ve proses otomasyonlarında kullanılabilir.
Siemens 6ES7214-1AG40-0XB0 Kullanım Alanları
- Makine otomasyonu
- Endüstriyel otomasyon sistemleri
- Üretim hatları
- Konveyör sistemleri
- Hareket ve pozisyon kontrol uygulamaları
- Proses otomasyonu
- Pompa ve motor kontrolü
- Sensör ve aktüatör kontrolü
- HMI kontrollü otomasyon sistemleri
Siemens S7-1200 CPU 1214C
Siemens 6ES7214-1AG40-0XB0 CPU 1214C, entegre I/O yapısı, analog girişleri, yüksek hızlı giriş ve çıkışları, genişletilebilir mimarisi ve kompakt tasarımıyla genel amaçlı endüstriyel otomasyon uygulamaları için uygun bir PLC CPU'sudur.
6ES7214-1AG40-0XB0 ürününü otomasyon sisteminizde kullanmadan önce mevcut PLC mimarinizi, I/O ihtiyacınızı, besleme gerilimini ve TIA Portal/firmware uyumluluğunu kontrol etmeniz önerilir.
