6ES7221-1BH50-0XB0

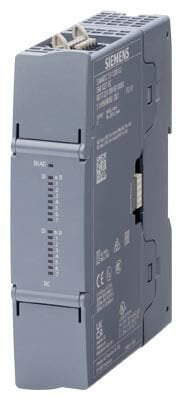

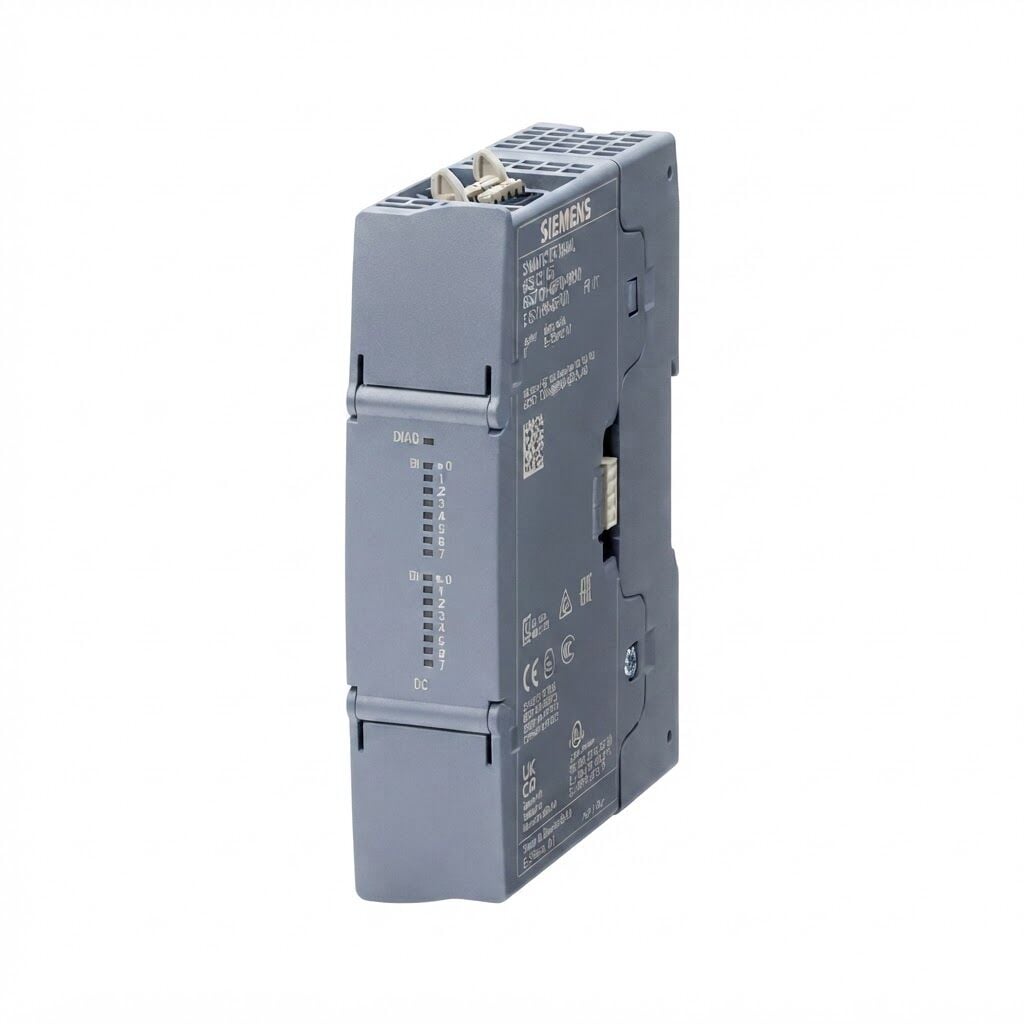

Siemens 6ES7221-1BH50-0XB0 SIMATIC S7-1200 G2 SM 1221 16 Dijital Giriş Modülü
Siemens 6ES7221-1BH50-0XB0, SIMATIC S7-1200 G2 otomasyon sistemleri için tasarlanmış SM 1221 dijital giriş modülüdür.Siemens 6ES7221-1BH50-0XB0, 24 V DC ile çalışan 16 dijital giriş kanalı sayesinde sensörlerden, anahtarlardan ve diğer saha cihazlarından gelen sinyallerin PLC tarafından işlenmesini sağlar.Kompakt yapısı ve kanal gruplarına göre ayarlanabilen giriş filtreleme süreleriyle endüstriyel otomasyon uygulamalarında esnek bir çözüm sunar.
Siemens 6ES7221-1BH50-0XB0, sink/source tipi dijital girişleri destekleyerek uyumlu saha sinyallerinin kontrol sistemine aktarılmasına yardımcı olur.Dört kanallı gruplar halinde düzenlenen girişler, farklı uygulama gereksinimlerine göre yapılandırılabilir.Siemens 6ES7221-1BH50-0XB0 ayrıca giriş durumlarını gösteren LED göstergeleri ve teşhis işlevleriyle sistemin izlenmesini kolaylaştırır.
Teknik Özellikler
- Ürün Kodu: 6ES7221-1BH50-0XB0
- Marka: Siemens
- Ürün Serisi: SIMATIC S7-1200 G2
- Model: SM 1221
- Ürün Tipi: Dijital giriş modülü
- Dijital Giriş Sayısı: 16
- Nominal Giriş Gerilimi: 24 V DC
- Giriş Tipi: Sink/Source
- Giriş Gruplaması: 4 grup, her grupta 4 giriş
- Giriş Sinyali 0: En fazla 5 V DC veya 0,5 mA
- Giriş Sinyali 1: 15 V DC, 2,5 mA değerinde
- Tipik Giriş Akımı: 4,1 mA/kanal
- Ayarlanabilir Giriş Gecikmesi: 0,2 ms; 0,4 ms; 0,8 ms; 1,6 ms; 3,2 ms; 6,4 ms; 12,8 ms
- Arka Panel Veri Yolu Akımı: 5 V DC'de maksimum 90 mA
- Tipik Güç Kaybı: 3,2 W
- Teşhis Fonksiyonu: Var
- Durum Göstergeleri: Giriş durum LED'leri
- Elektriksel İzolasyon: Giriş kanalları ile arka panel veri yolu arasında 707 V DC tip testi
- Koruma Sınıfı: IP20
- Boyutlar (G × Y × D): 30 × 125 × 100 mm
- Yaklaşık Ağırlık: 166 g
- Yapılandırma Yazılımı: Uyumlu TIA Portal / STEP 7 sürümü
Kullanım Alanları
Siemens 6ES7221-1BH50-0XB0; fabrika otomasyonu, üretim hatları, makine kontrol sistemleri, sensör izleme ve dijital sinyal toplama uygulamalarında kullanılabilir.Siemens 6ES7221-1BH50-0XB0, butonlar, limit anahtarları ve uyumlu 24 V DC sensörlerden gelen sinyalleri SIMATIC S7-1200 G2 kontrolörüne aktarır.Böylece otomasyon programının saha koşullarına göre karar vermesine yardımcı olur.
Montaj ve Sistem Uyumluluğu
Siemens 6ES7221-1BH50-0XB0, SIMATIC S7-1200 G2 sistemleriyle kullanılmak üzere tasarlanmıştır.Satın almadan önce mevcut PLC'nin G2 serisiyle uyumluluğu ve kullanılan TIA Portal sürümünün modülü desteklediği doğrulanmalıdır.Giriş gecikmesi ayarları dört kanallı gruplar halinde yapılır. Montaj, kablolama ve elektriksel bağlantılar üretici talimatlarına göre gerçekleştirilmelidir.IP20 koruma sınıfı nedeniyle modül uygun bir pano içerisinde kullanılmalıdır.
