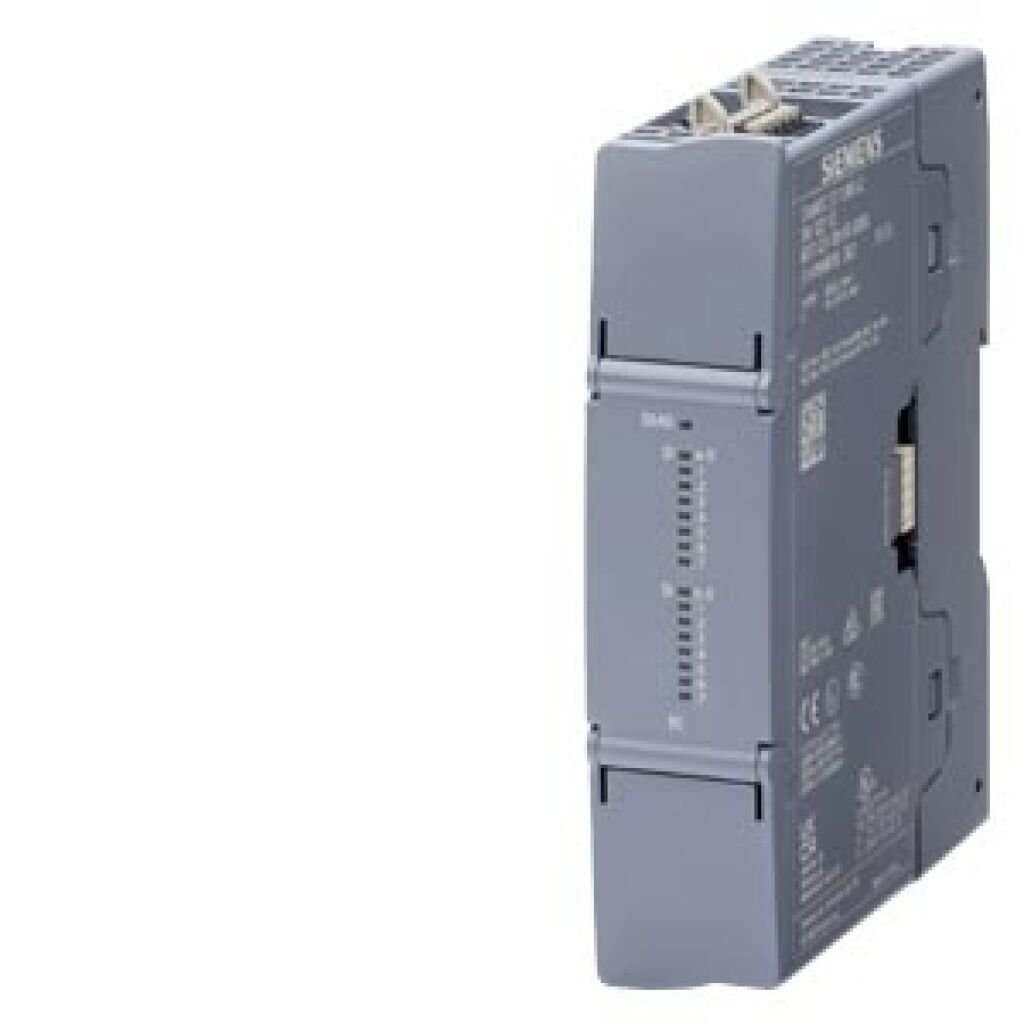

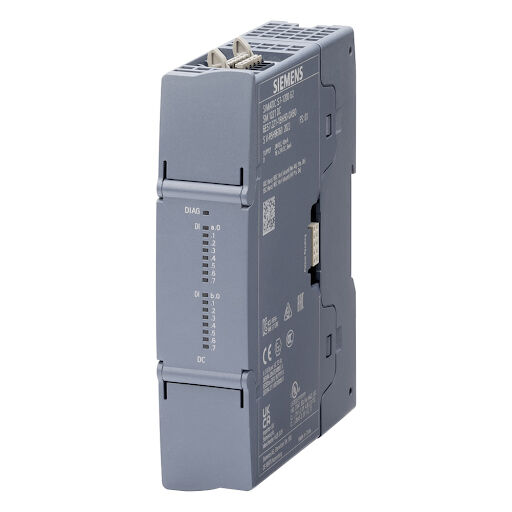

6ES7222-5BH50-0XB0 Siemens SIMATIC S7-1200 G2 SM 1222 Dijital Çıkış Modülü 16 DQ 24 V DC 0,5 A
Siemens 6ES7222-5BH50-0XB0, SIMATIC S7-1200 G2 otomasyon sistemleri için tasarlanmış SM 1222 dijital çıkış modülüdür.16 adet 24 V DC dijital çıkışa sahip olan 6ES7222-5BH50-0XB0, PLC tarafından üretilen kontrol sinyallerinin uygun saha cihazlarına aktarılmasını sağlar.Kaynak (sourcing) transistör çıkış teknolojisi, 24 V DC ile çalışan uyumlu yüklerin anahtarlanmasına olanak tanır.Kompakt yapısı sayesinde makine otomasyonu, üretim hatları ve endüstriyel kontrol panolarında PLC'nin dijital çıkış kapasitesini artırmak için kullanılabilir.
Teknik Özellikler
- Ürün kodu: 6ES7222-5BH50-0XB0
- Marka: Siemens
- Ürün ailesi: SIMATIC S7-1200 G2
- Modül tipi: SM 1222 dijital çıkış modülü
- Dijital çıkış sayısı: 16
- Çıkış tipi: DQ 16 × 24 V DC / 0,5 A
- Çıkış teknolojisi: Kaynak (sourcing) transistör
- Anma gerilimi: 24 V DC
- İzin verilen besleme gerilimi: 20,4–28,8 V DC
- Dirençli yükte çıkış başına maksimum akım: 0,5 A
- 5 V DC arka panel veri yolu akımı: Maksimum 120 mA
- L+ yük beslemesi akımı: Maksimum 45 mA
- Tipik güç kaybı: 3,5 W
- Kısa devre koruması: Dahili değildir; harici koruma sağlanmalıdır
- Boyutlar: 30 × 125 × 100 mm (genişlik × yükseklik × derinlik)
- Yaklaşık ağırlık: 173 g
Kullanım Alanları
6ES7222-5BH50-0XB0 Siemens dijital çıkış modülü; otomatik makinelerde, üretim ve paketleme hatlarında, kontrol panolarında ve 24 V DC dijital sinyallerin kullanıldığı endüstriyel otomasyon uygulamalarında tercih edilir.Uygun elektriksel değerlere sahip gösterge lambaları, kontrol elemanları ve diğer saha yükleri PLC programı üzerinden kontrol edilebilir.Bu modül, ihtiyaç duyulan dijital çıkış sayısını artırarak sistemin genişletilmesine yardımcı olur.
Montaj ve Sistem Uyumluluğu
Siemens 6ES7222-5BH50-0XB0, SIMATIC S7-1200 G2 platformuyla uyumludur ve ilgili G2 CPU sistemine uygun şekilde yapılandırılmalıdır.Bağlanacak yüklerin gerilim ve akım gereksinimleri modülün çıkış sınırlarıyla karşılaştırılmalıdır.Modülde dahili kısa devre koruması bulunmadığından, saha devreleri için gerekli harici koruma önlemleri tasarıma dahil edilmelidir.Endüktif yüklerde uygun koruma elemanlarının kullanılması da sistem güvenilirliği açısından önemlidir.PLC sisteminizin dijital çıkış kapasitesini genişletmek için 6ES7222-5BH50-0XB0 ürün kodunu, mevcut CPU modeliniz ve saha yüklerinizle uyumluluk açısından kontrol ederek tercih edebilirsiniz.
