6ES7226-6RA32-0XB0

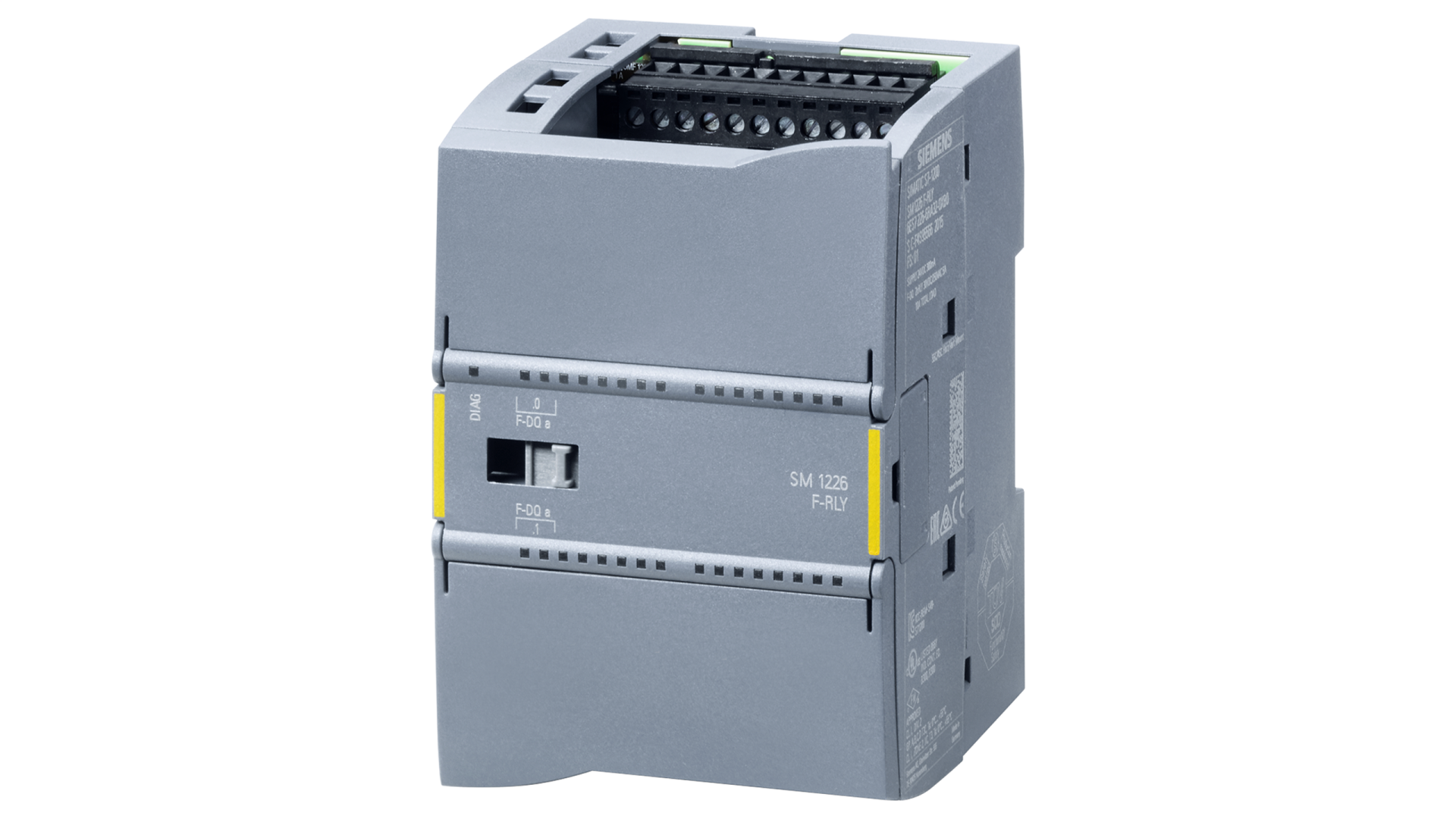

6ES7226-6RA32-0XB0 Siemens SIMATIC S7-1200 SM 1226 Emniyetli Röle Çıkış Modülü
6ES7226-6RA32-0XB0, Siemens SIMATIC S7-1200 otomasyon sistemleri için tasarlanmış SM 1226 F-DQ emniyetli dijital röle çıkış modülüdür.Siemens 6ES7226-6RA32-0XB0, iki röle çıkışı üzerinden güvenlikle ilgili anahtarlama görevlerini yerine getirmek üzere tasarlanmıştır.PROFIsafe haberleşme mekanizmasıyla uyumlu emniyetli kontrolörlerle birlikte kullanılabilir.Uygun sistem tasarımı ve güvenlik yapılandırmasıyla IEC 61508 standardına göre SIL 3 ve ISO 13849-1 standardına göre PL e seviyelerine kadar güvenlik uygulamalarını destekler.
Teknik Özellikler
- Ürün kodu: 6ES7226-6RA32-0XB0
- Marka: Siemens
- Ürün ailesi: SIMATIC S7-1200
- Model: SM 1226 F-DQ 2x Relay / 5 A
- Modül tipi: Emniyetli dijital röle çıkış modülü
- Röle çıkışı sayısı: 2
- Çıkış başına akım: Devre başına maksimum 5 A
- Modül genelinde maksimum akım: 10 A
- DC çıkış gerilimi: 5–30 V DC
- AC çıkış gerilimi: 5–250 V AC
- Besleme gerilimi: 24 V DC nominal
- İzin verilen DC besleme aralığı: 20,4–28,8 V DC
- Arka panel veri yolu akımı: Maksimum 120 mA, 5 V DC
- Tipik güç kaybı: 10 W
- Güvenlik haberleşmesi: PROFIsafe
- Güvenlik seviyesi: Uygun yapılandırmada SIL 3 ve PL e, Kategori 4
- Koruma sınıfı: IP20
- Boyutlar (G × Y × D): 70 × 100 × 75 mm
- Yaklaşık ağırlık: 300 g
- Çalışma sıcaklığı: 0 °C ile +55 °C
Kullanım Alanları
6ES7226-6RA32-0XB0 Siemens SM 1226, makine otomasyonu, üretim hatları ve emniyetli anahtarlama gerektiren endüstriyel kontrol uygulamalarında kullanılabilir.Acil durdurma ve koruyucu kapı gibi güvenlik fonksiyonlarının parçası olan kontrol sistemlerinde, uygun emniyet mantığı ve bileşenlerle birlikte röle çıkışlarını kontrol etmek için tasarlanmıştır.Gerçek güvenlik fonksiyonu, yalnızca modülün kullanılmasıyla değil, sistemin tamamının doğru tasarlanması ve doğrulanmasıyla sağlanır.
Montaj ve Sistem Uyumluluğu
6ES7226-6RA32-0XB0, SIMATIC S7-1200 sisteminin merkezî yapısında ve uygun emniyetli kontrolörle birlikte kullanılmalıdır.PROFIsafe haberleşmesi ve emniyet programı, uyumlu donanım ve mühendislik yazılımıyla yapılandırılmalıdır.Röle çıkışları kısa devre korumasına sahip değildir; yük tipi, anahtarlama kapasitesi ve devre koruması tasarım aşamasında dikkate alınmalıdır.Montaj, kablolama ve devreye alma işlemleri Siemens teknik dokümantasyonuna ve ilgili makine güvenliği standartlarına uygun yapılmalıdır.
Siemens 6ES7226-6RA32-0XB0, iki röle çıkışı, PROFIsafe desteği ve yüksek güvenlik seviyelerine yönelik tasarımıyla SIMATIC S7-1200 tabanlı emniyet uygulamalarında kullanılan bir çıkış modülüdür.Satın alma öncesinde mevcut kontrolör, güvenlik mimarisi ve yük gereksinimleriyle uyumluluğu doğrulanmalıdır.
