6ES7231-4HD32-0XB0

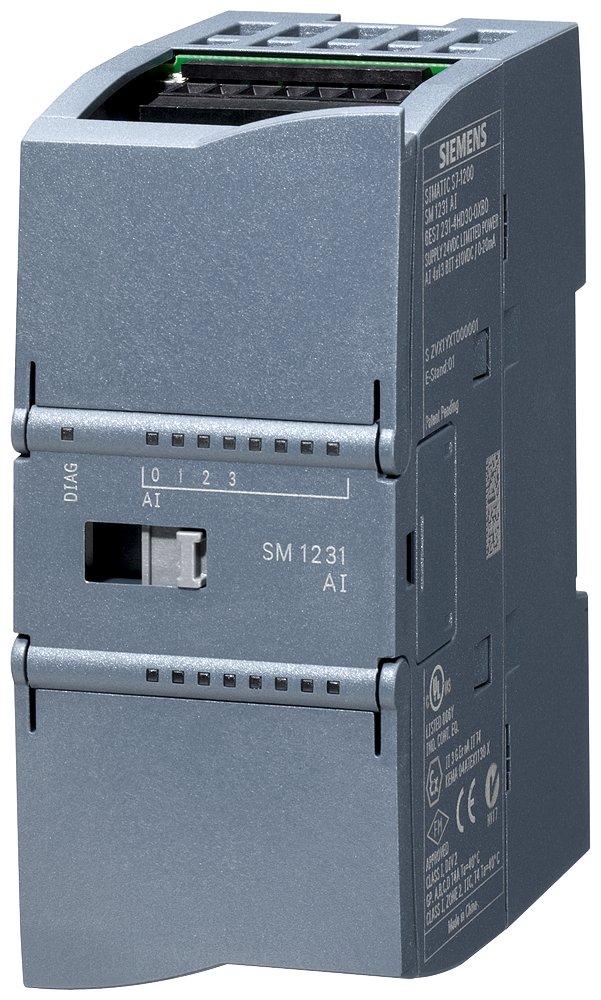

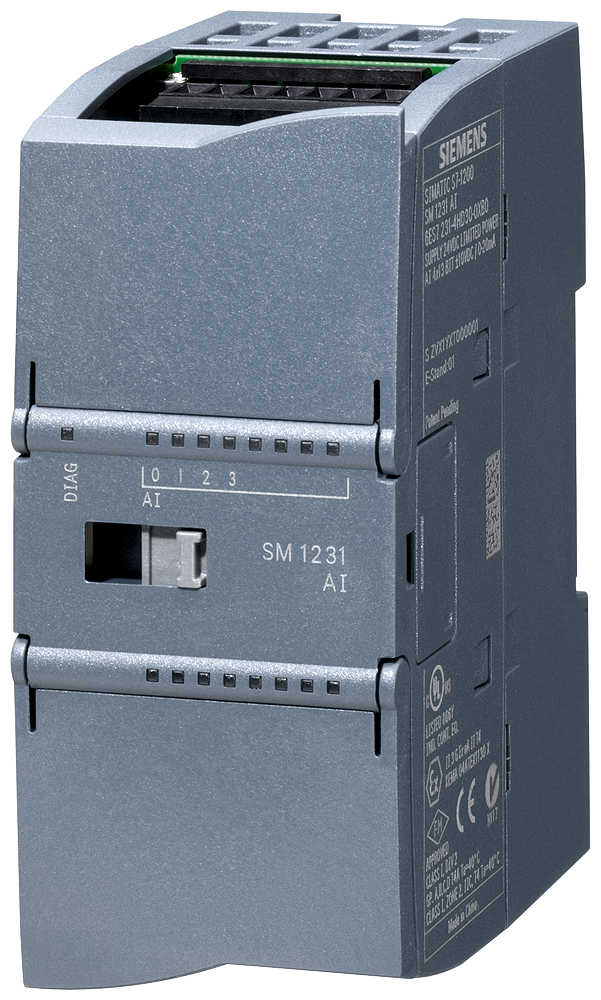

6ES7231-4HD32-0XB0 Siemens SIMATIC S7-1200 SM 1231 Analog Giriş Modülü
6ES7231-4HD32-0XB0, Siemens SIMATIC S7-1200 PLC ailesi için tasarlanmış SM 1231 analog giriş modülüdür.Dört analog giriş kanalı bulunan Siemens 6ES7231-4HD32-0XB0, gerilim ve akım sinyallerini otomasyon sistemlerinde işlemek için kullanılır.±10 V, ±5 V, ±2,5 V, 0–20 mA ve 4–20 mA sinyal aralıklarını destekleyen bu modül; sensörlerden ve ölçüm cihazlarından gelen analog verilerin PLC üzerinden izlenmesini ve kontrol süreçlerinde kullanılmasını sağlar.
Teknik Özellikler
- Ürün kodu: 6ES7231-4HD32-0XB0
- Marka: Siemens
- Ürün ailesi: SIMATIC S7-1200
- Modül serisi: SM 1231
- Modül tipi: Analog giriş (AI)
- Analog giriş sayısı: 4 kanal
- Desteklenen gerilim aralıkları: ±10 V, ±5 V ve ±2,5 V
- Desteklenen akım aralıkları: 0–20 mA ve 4–20 mA
- Çözünürlük: 12 bit + işaret (13 bit ADC)
- Nominal besleme gerilimi: 24 V DC
- Tipik akım tüketimi: 45 mA
- 5 V DC arka panel veri yolu akımı: Tipik 80 mA
- Tipik güç kaybı: 1,5 W
- Maksimum çevrim süresi: Tüm kanallar için 625 µs
- Koruma sınıfı: IP20
- Çalışma sıcaklığı: -20 °C ile +60 °C
- Boyutlar (G × Y × D): 45 × 100 × 75 mm
Kullanım Alanları
6ES7231-4HD32-0XB0 Siemens analog giriş modülü, endüstriyel otomasyon, proses kontrolü, makine otomasyonu ve ölçüm sistemlerinde analog sinyallerin PLC tarafından okunması için kullanılır.Basınç, seviye, akış ve benzeri ölçümlerde kullanılan uygun analog çıkışlı cihazlardan gelen sinyallerin işlenmesine yardımcı olur.Desteklenen akım ve gerilim aralıkları sayesinde farklı saha cihazlarının SIMATIC S7-1200 kontrol sistemlerine entegre edilmesini kolaylaştırır.
Montaj ve Sistem Uyumluluğu
6ES7231-4HD32-0XB0, SIMATIC S7-1200 PLC sistemleriyle kullanılmak üzere tasarlanmıştır.Montaj ve devreye alma sırasında uygun ön konnektör kullanılmalı, giriş tipi ve sinyal aralığı kontrolör yapılandırmasında doğru seçilmelidir.Akım veya gerilim sinyali bağlanırken sensörün çıkış tipi, kablolama ve elektriksel sınırlar dikkate alınmalıdır.Doğru yapılandırma, analog ölçümlerin güvenilir şekilde okunmasına ve otomasyon uygulamasının kararlı çalışmasına katkı sağlar.Siemens 6ES7231-4HD32-0XB0, dört kanallı analog giriş kapasitesi ve farklı akım-gerilim sinyallerini desteklemesiyle SIMATIC S7-1200 tabanlı kontrol sistemleri için işlevsel bir genişleme modülüdür.Uygun PLC ve saha cihazlarıyla birlikte kullanıldığında analog verilerin otomasyon süreçlerine aktarılmasını sağlar.
