6ES7232-4HA30-0XB0

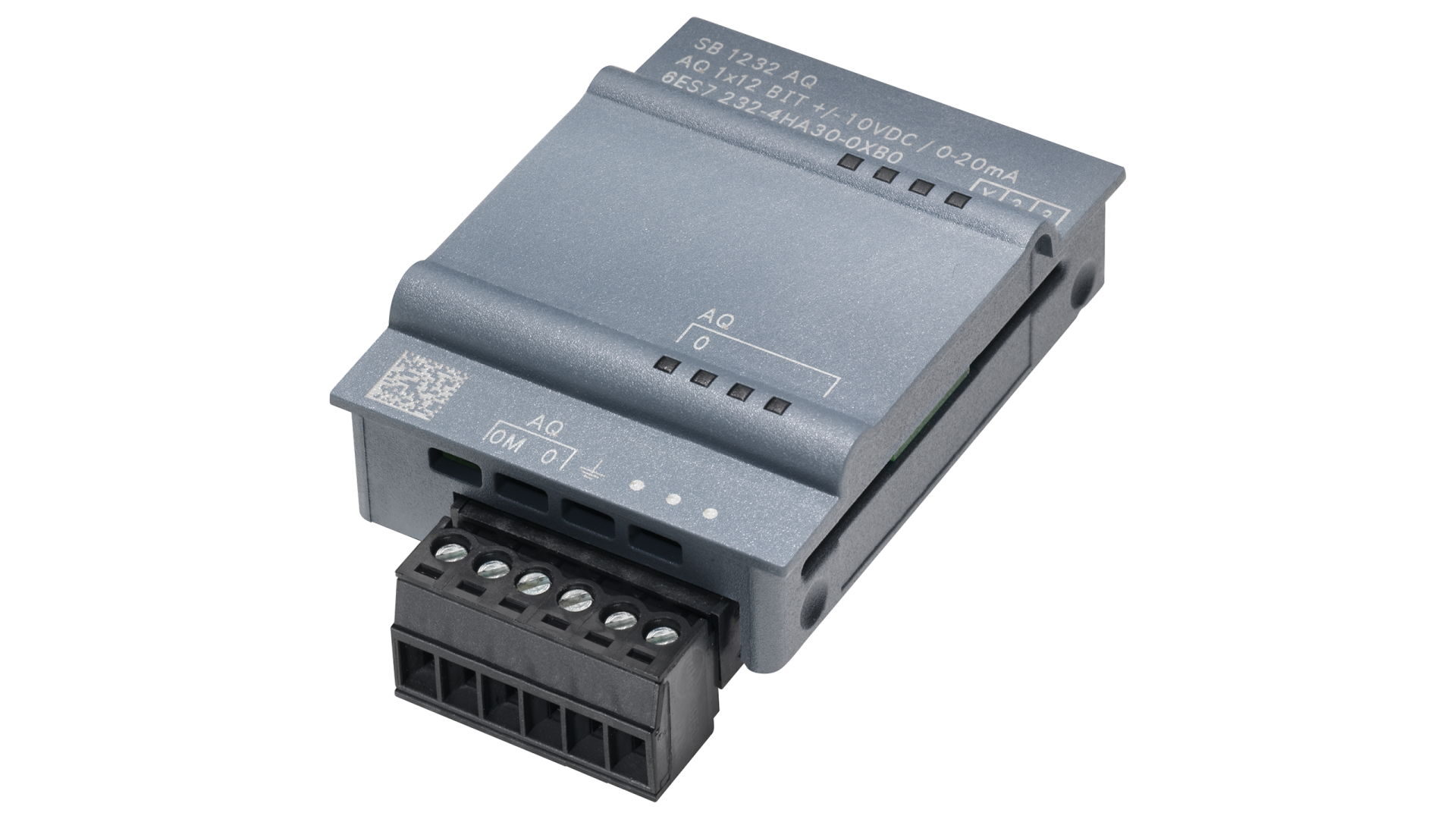

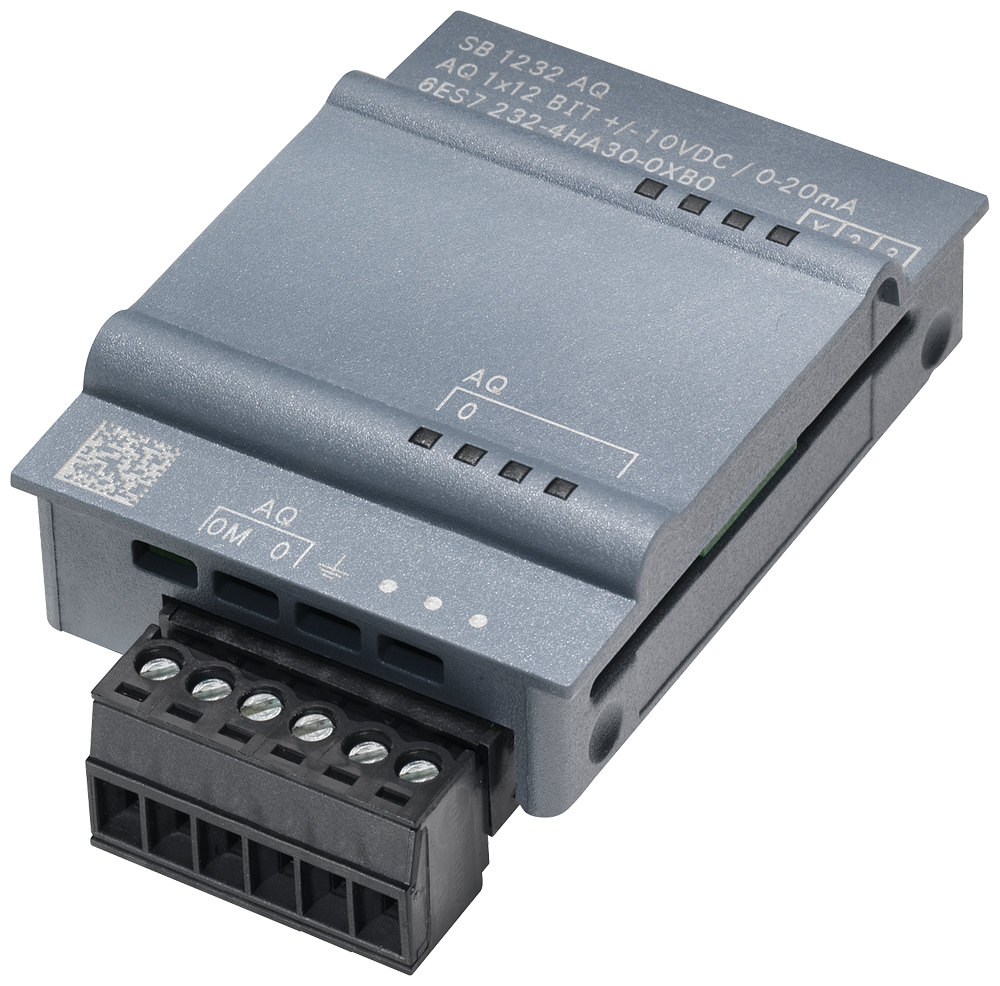

6ES7232-4HA30-0XB0 Siemens SIMATIC S7-1200 SB 1232 Analog Çıkış Modülü
6ES7232-4HA30-0XB0, Siemens SIMATIC S7-1200 PLC ailesi için tasarlanmış SB 1232 analog çıkış sinyal kartıdır.Tek kanallı analog çıkışa sahip olan 6ES7232-4HA30-0XB0, -10 V ile +10 V DC gerilim veya 0–20 mA akım sinyali üretebilir.Gerilim çıkışında 12 bit, akım çıkışında 11 bit çözünürlük sunar.S7-1200 kontrolörlerin ön yüzüne takılarak kullanılan bu sinyal kartı, PLC sistemlerine analog çıkış kapasitesi kazandırır.
Analog Çıkış Özellikleri
6ES7232-4HA30-0XB0, gerilim ve akım çıkış seçenekleriyle farklı analog kontrol ihtiyaçlarına uyum sağlar.Gerilim çıkışında minimum 1.000 Ω, akım çıkışında maksimum 600 Ω yük empedansını destekler.5 V DC arka plan veri yolu üzerinden beslenen 6ES7232-4HA30-0XB0, yaklaşık 15 mA tipik akım tüketimine sahiptir.Kompakt SB 1232 tasarımı sayesinde SIMATIC S7-1200 CPU üzerine doğrudan monte edilir.
Teknik Özellikler
| Ürün kodu | 6ES7232-4HA30-0XB0 |
| Marka | Siemens |
| Ürün ailesi | SIMATIC S7-1200 |
| Ürün tipi | SB 1232 Analog Output |
| Modül tanımı | AQ 1x12 bit |
| Analog çıkış sayısı | 1 |
| Analog giriş sayısı | 0 |
| Gerilim çıkış aralığı | -10 V ... +10 V DC |
| Gerilim çözünürlüğü | 12 bit |
| Akım çıkış aralığı | 0 ... 20 mA |
| Akım çözünürlüğü | 11 bit |
| Besleme gerilimi | 5 V DC (arka plan veri yolu) |
| Tipik akım tüketimi | 15 mA |
| Besleme akımı | Maks. 25 mA |
| Gerilim çıkışında minimum yük empedansı | 1.000 Ω |
| Akım çıkışında maksimum yük empedansı | 600 Ω |
| Tipik güç kaybı | 1,5 W |
| Maksimum kablo uzunluğu | 100 m (ekranlı, bükümlü çift kablo) |
| Montaj tipi | CPU üzerine doğrudan montaj |
| Boyutlar (G × Y × D) | 38 × 62 × 21 mm |
| Ağırlık | Yaklaşık 30 g |
