6ES7313-6CG04-0AB0

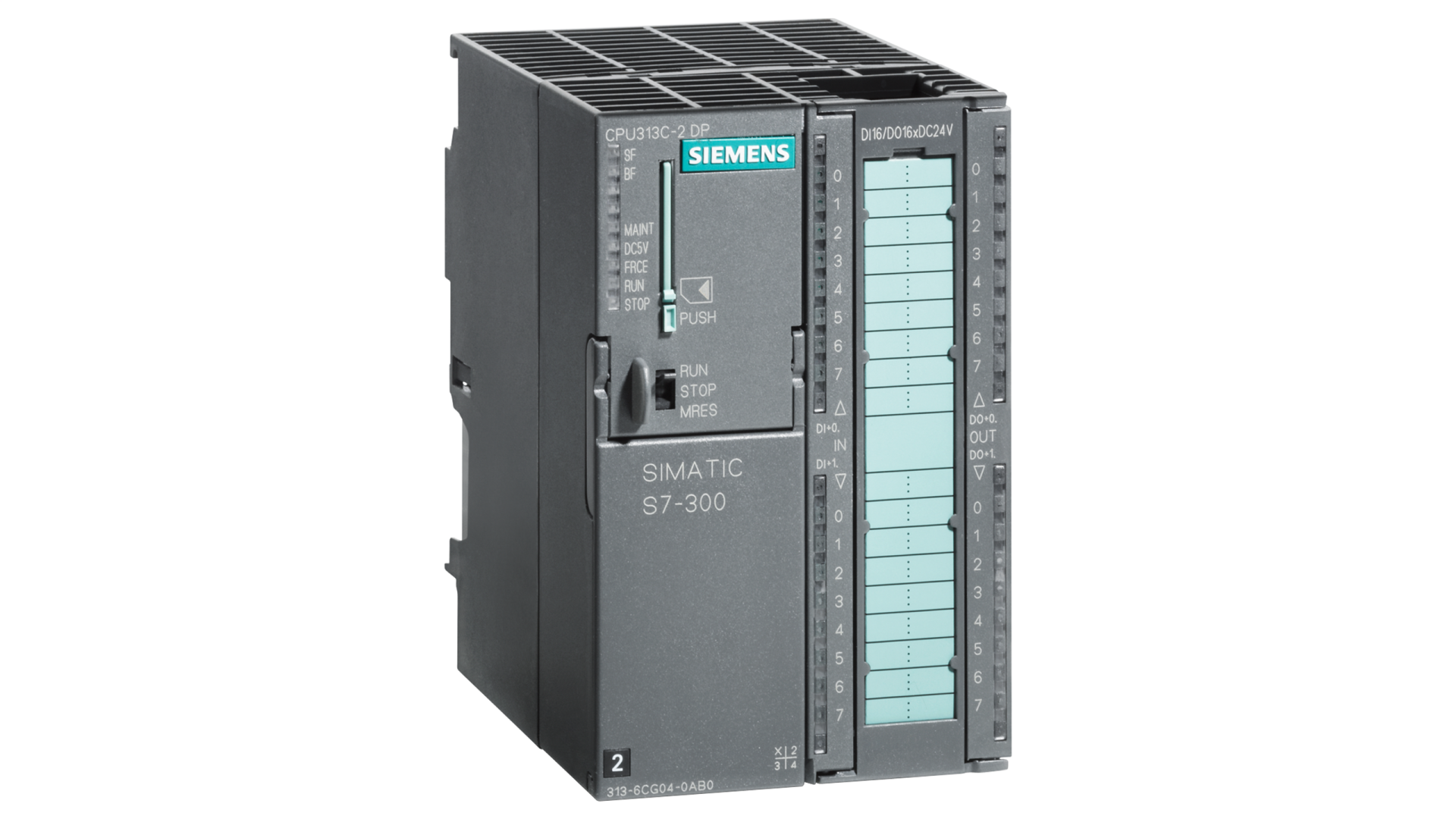

6ES7313-6CG04-0AB0 Siemens SIMATIC S7-300 CPU 313C-2 DP Kompakt PLC
Siemens 6ES7313-6CG04-0AB0, endüstriyel otomasyon ve makine kontrol uygulamaları için tasarlanmış SIMATIC S7-300 serisi CPU 313C-2 DP kompakt PLC modelidir.Entegre dijital giriş ve çıkışları, MPI ve PROFIBUS DP haberleşme arayüzleri sayesinde otomasyon sistemlerinde kontrol, veri alışverişi ve saha cihazlarının yönetimi için kullanılır.
Siemens 6ES7313-6CG04-0AB0, 24 V DC besleme gerilimiyle çalışır ve 128 KB entegre çalışma belleğine sahiptir.Üzerinde bulunan 16 dijital giriş ve 16 dijital çıkış, harici dijital sinyallerin işlenmesini ve kontrol komutlarının ilgili cihazlara iletilmesini sağlar.Ayrıca 30 kHz'e kadar çalışabilen 3 yüksek hızlı sayıcı kanalı, hızlı darbe sinyallerinin izlenmesi gereken uygulamalarda kullanım olanağı sunar. Program ve verilerin saklanması için SIMATIC Micro Memory Card (MMC) gereklidir.
Teknik Özellikler
- Ürün kodu: 6ES7313-6CG04-0AB0
- Marka: Siemens
- Ürün ailesi: SIMATIC S7-300
- CPU modeli: CPU 313C-2 DP
- Ürün tipi: Kompakt PLC / Merkezi işlem birimi
- Besleme gerilimi: 24 V DC
- İzin verilen besleme gerilimi: 19,2–28,8 V DC
- Dijital giriş sayısı: 16 DI
- Dijital çıkış sayısı: 16 DO
- Yüksek hızlı sayıcı: 3 adet, 30 kHz'e kadar
- Entegre haberleşme arayüzleri: MPI ve PROFIBUS DP
- Çalışma belleği: 128 KB
- Harici bellek: SIMATIC Micro Memory Card (MMC) gereklidir
- Maksimum MMC kapasitesi: 8 MB
- Ön konnektör: 1 x 40 pin
- Tipik güç kaybı: 9 W
- Programlama yazılımı: STEP 7 V5.5 SP1 veya üzeri; alternatif olarak STEP 7 V5.3 SP2 veya üzeri ve HSP 203
- Boyutlar (G x Y x D): 80 x 125 x 130 mm
- Net ağırlık: Yaklaşık 0,56 kg
- Ürün durumu: Üretimden kaldırılma sürecinde, yedek parça statüsünde
Kullanım Alanları
Siemens SIMATIC S7-300 CPU 313C-2 DP PLC; makine otomasyonu, üretim hatları, konveyör sistemleri, paketleme makineleri, sayma ve darbe izleme uygulamaları ile PROFIBUS DP üzerinden saha cihazlarının kontrolünde kullanılabilir. Entegre dijital giriş ve çıkışları, harici modül ihtiyacını bazı uygulamalarda azaltırken MPI ve PROFIBUS DP arayüzleri mevcut otomasyon sistemleriyle haberleşmeyi destekler.
Montaj ve Sistem Uyumluluğu
Siemens 6ES7313-6CG04-0AB0 kurulumu sırasında 24 V DC besleme bağlantıları, dijital giriş ve çıkış kablolaması ve PROFIBUS DP haberleşme bağlantıları üreticinin teknik dokümantasyonuna uygun yapılmalıdır. Programın ve verilerin saklanması için uygun SIMATIC Micro Memory Card kullanılması gerekir. Programlama ve donanım yapılandırması için uyumlu STEP 7 sürümü seçilmelidir. Ürün yedek parça statüsünde olduğundan, mevcut sisteme entegrasyon öncesinde donanım sürümü, firmware uyumluluğu ve yedek parça temin durumu kontrol edilmelidir.
