6ES7322-1BH01-0AA0

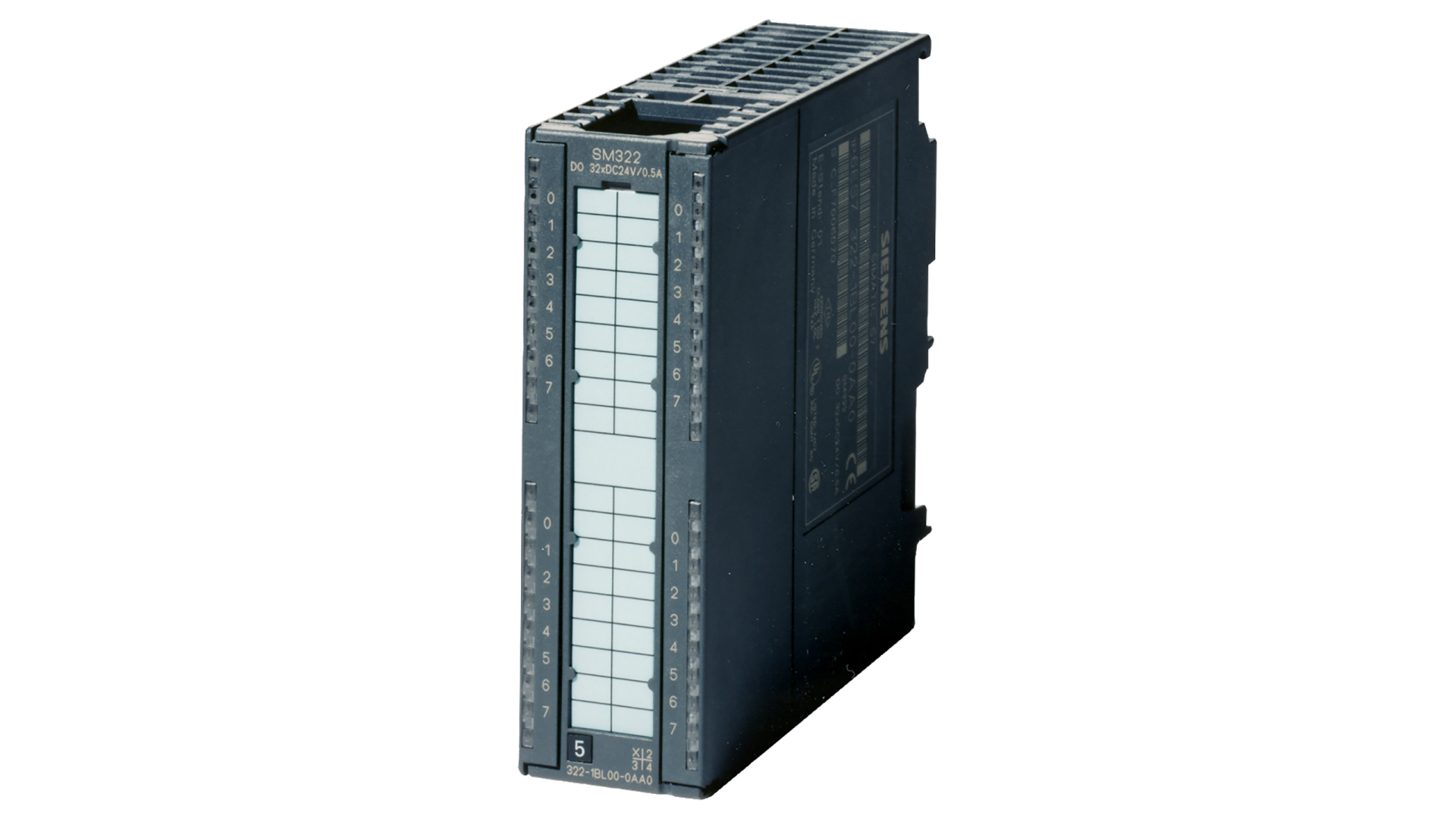

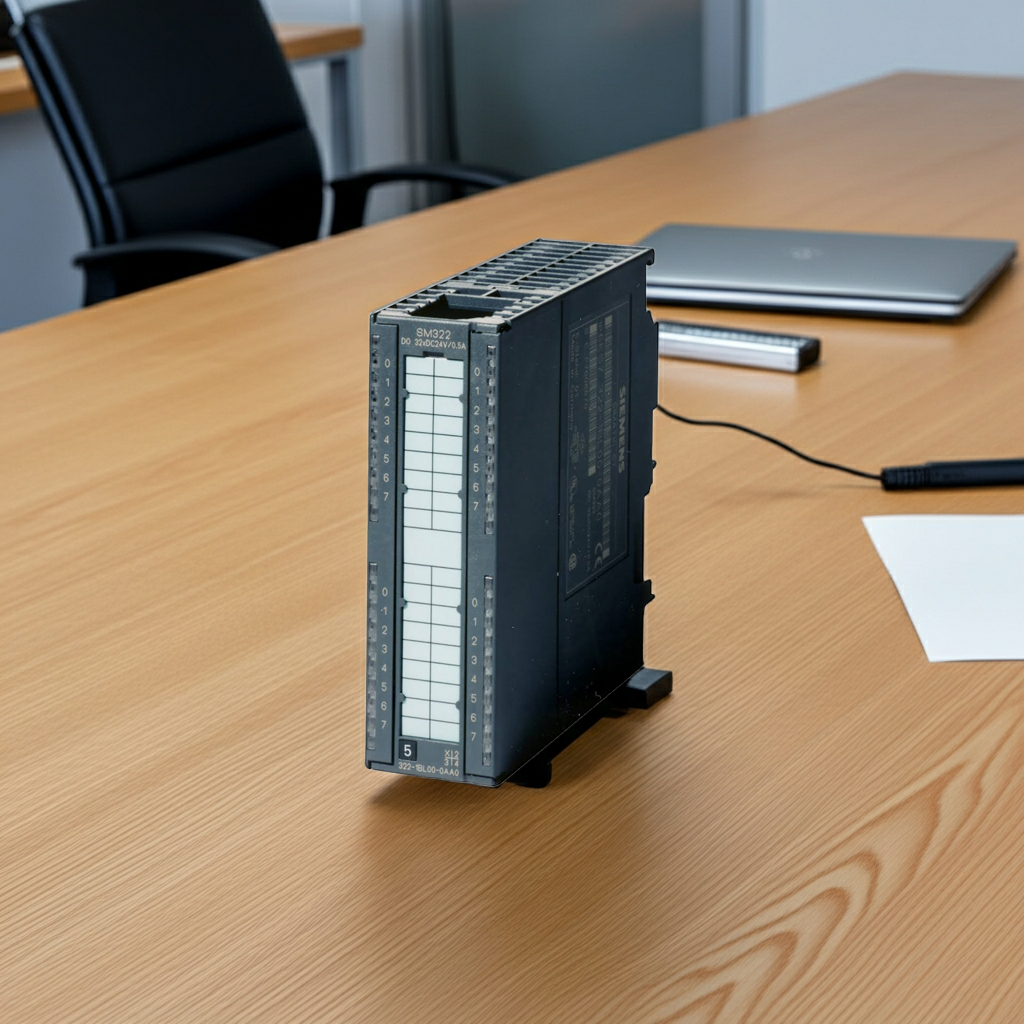

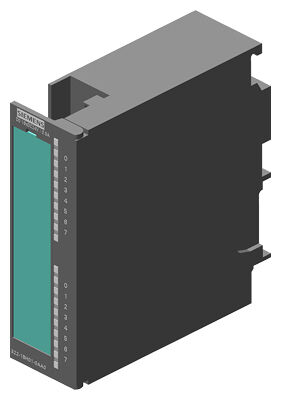

6ES7322-1BH01-0AA0 Siemens SIMATIC S7-300 SM 322 16 Kanallı Dijital Çıkış Modülü 24 V DC 0,5 A
Siemens 6ES7322-1BH01-0AA0, SIMATIC S7-300 PLC ailesinde kullanılan SM 322 dijital çıkış modülüdür.16 adet dijital çıkış kanalı üzerinden otomasyon sistemlerindeki uygun DC yüklerin kontrol edilmesini sağlar.PLC tarafından üretilen kontrol sinyallerinin valf, röle ve diğer uyumlu endüstriyel ekipmanlara aktarılmasında kullanılır.
Modül, kanal başına 0,5 A çıkış akımı ve 24 V DC nominal yük gerilimiyle çalışır.Çıkışlar elektriksel olarak gruplandırılmıştır ve gruplar arasında galvanik izolasyon bulunur.SIMATIC S7-300 kontrolörleriyle kullanılan bu modül, makine otomasyonu ve endüstriyel kontrol panolarında dijital yüklerin yönetimine yönelik tasarlanmıştır.
Teknik Özellikler
- Üretici: Siemens
- Ürün kodu: 6ES7322-1BH01-0AA0
- Ürün ailesi: SIMATIC S7-300
- Modül serisi: SM 322
- Ürün tipi: Dijital çıkış modülü
- Dijital çıkış sayısı: 16
- Nominal yük gerilimi: 24 V DC
- Kanal başına çıkış akımı: 0,5 A
- Grup başına toplam akım: Yatay montajda 40 °C'ye kadar 4 A
- Modül başına toplam akım: 8 A
- Elektriksel izolasyon: Çıkış grupları arasında ve arka düzlem veri yoluna karşı optokuplör izolasyonu
- Ön bağlantı konnektörü: 20 pin
- Boyutlar (G × Y × D): 40 × 125 × 120 mm
- Net ağırlık: 244 g (Siemens Industry Mall ürün kaydı)
Kullanım Alanları
- SIMATIC S7-300 PLC tabanlı otomasyon sistemleri
- 24 V DC uyumlu dijital yüklerin kontrolü
- Endüstriyel röle ve valf kontrolü
- Makine otomasyonu ve üretim hatları
- Kontrol panolarında çok kanallı dijital çıkış uygulamaları
Uyumluluk notu: Modülün kullanılacağı S7-300 CPU, ön bağlantı konnektörü ve montaj düzeniyle uyumluluğu kontrol edilmelidir.Kanal başına 0,5 A değeri ile çıkış gruplarının toplam akım sınırları birlikte dikkate alınmalıdır.
