6ES7511-1AL03-0AB0

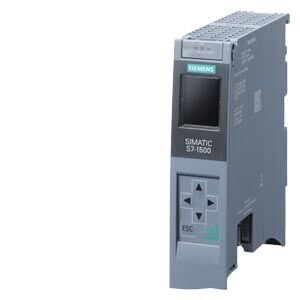

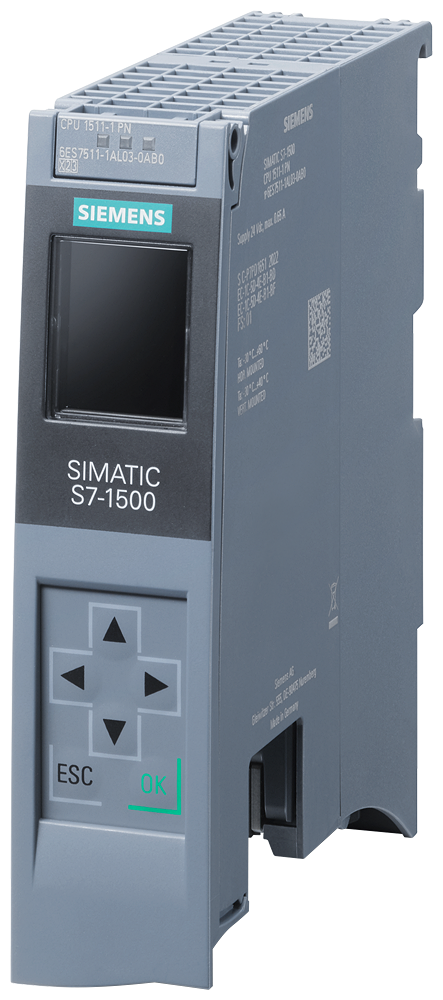

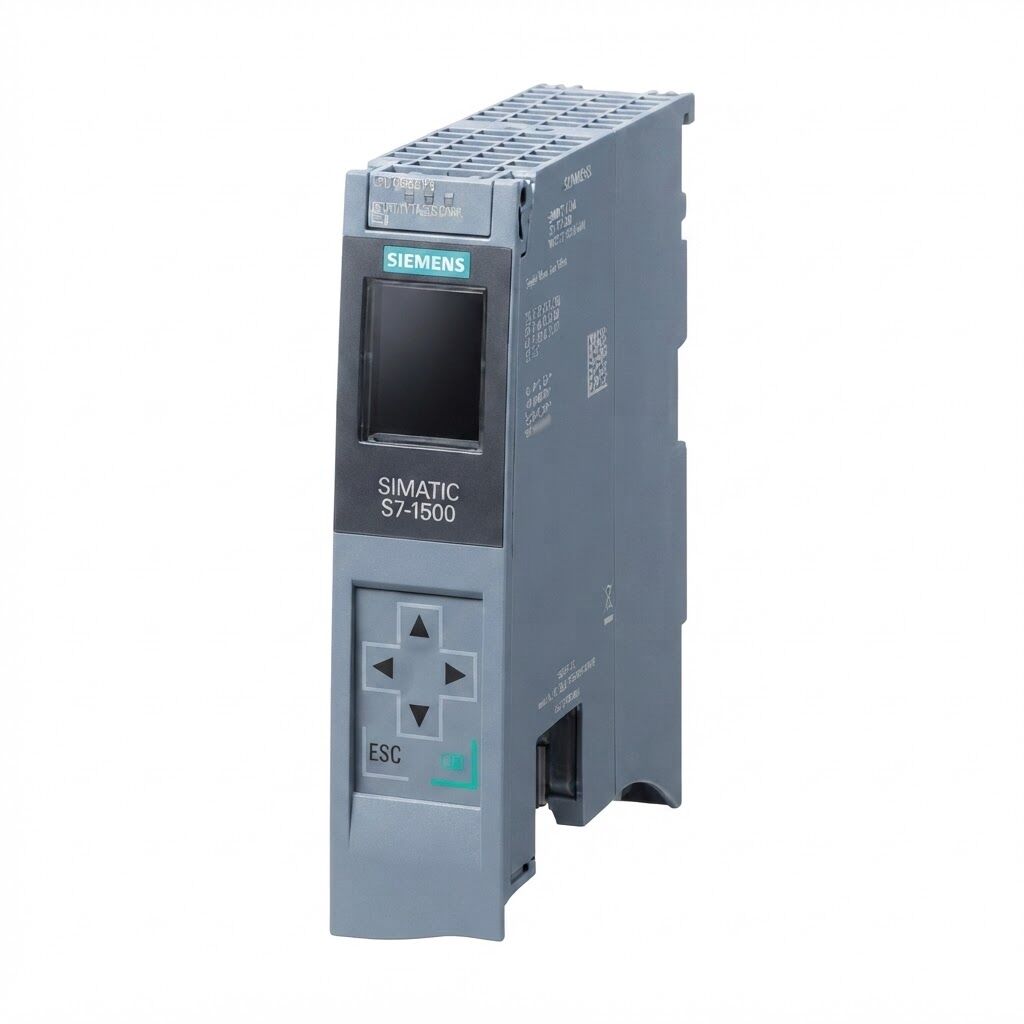

6ES7511-1AL03-0AB0 Siemens SIMATIC S7-1500 CPU 1511-1 PN PLC
Siemens 6ES7511-1AL03-0AB0, endüstriyel otomasyon ve makine kontrol uygulamaları için tasarlanmış SIMATIC S7-1500 serisi CPU 1511-1 PN merkezi işlem birimidir.Kompakt yapısı, hızlı işlem performansı ve entegre PROFINET haberleşme arayüzü sayesinde üretim hatları, makine otomasyonu ve dağıtılmış giriş/çıkış sistemlerinin kontrolünde kullanılır.CPU, merkezi kontrol görevlerinin yanı sıra uygun yapılandırmayla PROFINET IO Controller ve I-Device işlevlerini destekler.
Siemens 6ES7511-1AL03-0AB0, programlar için 300 KB ve veriler için 1,5 MB çalışma belleğine sahiptir. 6 ns bit işlem süresiyle hızlı kontrol görevlerini destekleyen CPU, iki portlu anahtara sahip PROFINET IRT arayüzü üzerinden uyumlu otomasyon cihazlarıyla haberleşir.24 V DC besleme gerilimiyle çalışan ürün, entegre ekranı ve web sunucusu üzerinden durum izleme ve teşhis işlemlerine olanak tanır. Çalışması için uygun bir SIMATIC Memory Card gereklidir.
Teknik Özellikler
- Ürün kodu: 6ES7511-1AL03-0AB0
- Marka: Siemens
- Ürün ailesi: SIMATIC S7-1500
- CPU modeli: CPU 1511-1 PN
- Ürün tipi: Merkezi işlem birimi (PLC CPU)
- Besleme gerilimi: 24 V DC
- İzin verilen besleme gerilimi: 19,2–28,8 V DC
- Program çalışma belleği: 300 KB
- Veri çalışma belleği: 1,5 MB
- Bit işlem süresi: 6 ns
- Haberleşme arayüzü: PROFINET IRT
- PROFINET portları: 2 portlu entegre anahtar
- PROFINET işlevleri: IO Controller ve I-Device
- Entegre ekran: 3,45 cm
- Tuş sayısı: 8
- Çalışma belleği kartı: SIMATIC Memory Card gereklidir
- Tipik güç kaybı: 3,4 W
- Arka panel veri yolu besleme gücü: 10 W
- Firmware sürümü: V4.1
- Donanım fonksiyonel durumu: FS04
- Programlama yazılımı: STEP 7 TIA Portal; firmware ve donanım sürümüne uygun sürüm kullanılmalıdır
- Net ağırlık: Yaklaşık 0,377 kg
Kullanım Alanları
Siemens SIMATIC S7-1500 CPU 1511-1 PN; otomatik üretim hatları, paketleme makineleri, konveyör sistemleri, makine kontrolü ve dağıtılmış I/O uygulamalarında kullanılabilir.PROFINET haberleşmesi sayesinde uyumlu saha cihazları, sürücüler ve uzak giriş/çıkış istasyonlarıyla veri alışverişini destekler.Entegre hareket kontrolü özellikleri, uygun donanım ve yazılım yapılandırmasıyla hız kontrollü, konumlandırma ve senkron eksen uygulamalarında da kullanılmasına olanak tanır.
Montaj ve Sistem Uyumluluğu
Siemens 6ES7511-1AL03-0AB0 kurulumu sırasında 24 V DC besleme bağlantısı, DIN rayı montajı ve PROFINET ağ yapılandırması üreticinin teknik dokümantasyonuna uygun yapılmalıdır.CPU'nun çalışması için uygun SIMATIC Memory Card kullanılmalıdır. Donanım yapılandırması ve programlama sırasında CPU firmware sürümüyle uyumlu TIA Portal sürümü seçilmelidir.Mevcut bir S7-1500 sistemine entegrasyonda haberleşme ayarları, bağlı I/O modülleri ve kullanılan teknoloji fonksiyonlarının uyumluluğu kontrol edilmelidir.
