6ES7513-1AL02-0AB0

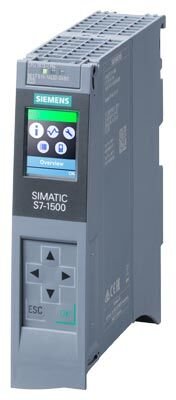

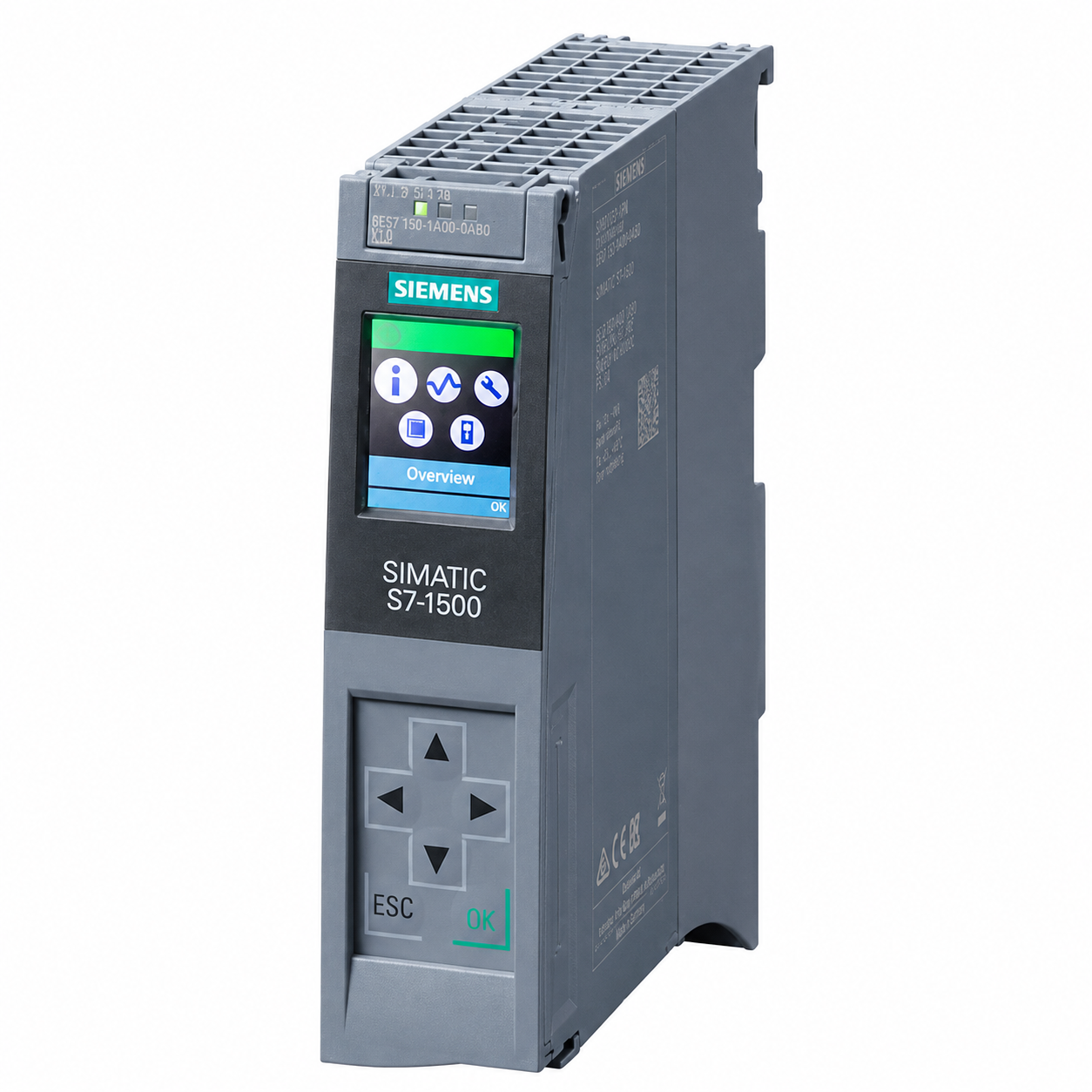

Siemens 6ES7513-1AL02-0AB0 SIMATIC S7-1500 CPU 1513-1 PN
Siemens 6ES7513-1AL02-0AB0, SIMATIC S7-1500 ailesine ait CPU 1513-1 PN merkezi işlem birimidir.Endüstriyel otomasyon, makine kontrolü ve üretim sistemlerinde yüksek performanslı PLC kontrolü sağlamak için tasarlanmıştır.Entegre PROFINET arayüzü ve geniş çalışma belleği sayesinde farklı otomasyon bileşenleriyle haberleşebilir.
CPU 1513-1 PN, program belleği için 300 KB ve veri belleği için 1,5 MB çalışma belleğine sahiptir.Entegre iki portlu PROFINET arayüzü, PLC'nin endüstriyel Ethernet ağına bağlanmasını ve uygun cihazlarla veri alışverişi yapmasını sağlar.
Siemens 6ES7513-1AL02-0AB0 Teknik Özellikleri
| Üretici | Siemens |
| Ürün ailesi | SIMATIC S7-1500 |
| Ürün kodu | 6ES7513-1AL02-0AB0 |
| CPU modeli | CPU 1513-1 PN |
| Besleme gerilimi | 24 V DC |
| Besleme gerilimi aralığı | 19,2–28,8 V DC |
| Program çalışma belleği | 300 KB |
| Veri çalışma belleği | 1,5 MB |
| Yük belleği | Maksimum 32 GB SIMATIC Memory Card |
| İşlem süresi – bit işlemleri | 40 ns (tipik) |
| İşlem süresi – word işlemleri | 48 ns (tipik) |
| İşlem süresi – sabit nokta işlemleri | 64 ns (tipik) |
| İşlem süresi – kayan nokta işlemleri | 256 ns (tipik) |
| PROFINET arayüzü | 1 adet, iki portlu entegre switch |
| PROFINET fonksiyonları | IO Controller ve IO Device |
| Maksimum PROFINET IO cihazı | 128 |
| Web sunucusu | Mevcut |
| Hareket kontrolü | Desteklenen teknoloji fonksiyonları |
| Montaj | SIMATIC S7-1500 sistem montajı |
| Boyutlar (G × Y × D) | 35 × 147 × 129 mm |
| Ağırlık | Yaklaşık 405 g |
Yüksek Performanslı PLC İşlemcisi
SIMATIC S7-1500 CPU 1513-1 PN, otomasyon programlarının hızlı ve güvenilir şekilde yürütülmesi için geliştirilmiştir.Tipik işlem süreleri bit işlemlerinde 40 ns, word işlemlerinde 48 ns, sabit nokta işlemlerinde 64 ns ve kayan nokta işlemlerinde 256 ns seviyesindedir.
300 KB program çalışma belleği ve 1,5 MB veri çalışma belleği, uygulama programlarının ve proses verilerinin yönetilmesine olanak tanır.Program ve veri ihtiyaçlarına göre uygun CPU modelinin seçilmesi önerilir.
PROFINET Haberleşme Özellikleri
6ES7513-1AL02-0AB0, iki portlu entegre switch içeren bir PROFINET arayüzüne sahiptir.PROFINET IO Controller ve IO Device fonksiyonları sayesinde uygun otomasyon cihazlarıyla iletişim kurabilir.Web sunucusu, SIMATIC haberleşmesi ve medya yedekliliği gibi özellikler de desteklenir.
- Endüstriyel Ethernet tabanlı PROFINET haberleşmesi
- İki portlu entegre switch
- PROFINET IO Controller ve IO Device desteği
- Web sunucusu üzerinden teşhis olanakları
- Uygun yapılandırmalarda izokron çalışma desteği
- SIMATIC haberleşme fonksiyonları
Besleme ve Bellek Özellikleri
CPU, 24 V DC nominal besleme ile çalışır ve izin verilen besleme gerilimi aralığı 19,2–28,8 V DC'dir.Nominal akım tüketimi 0,7 A, maksimum akım tüketimi ise 0,95 A olarak belirtilmiştir.Ters polarite koruması bulunur.
Program yüklemek ve saklamak için SIMATIC Memory Card gereklidir.Desteklenen kart kapasitesi maksimum 32 GB'dir.Bellek kartı seçimi ve firmware uyumluluğu, sistemin yapılandırmasına göre kontrol edilmelidir.
TIA Portal ile Programlama
SIMATIC S7-1500 CPU 1513-1 PN, Siemens TIA Portal mühendislik ortamında yapılandırılır ve programlanır.Desteklenen programlama dilleri arasında LAD, FBD, STL, SCL ve GRAPH bulunur.
