6ES7545-5DA00-0AB0

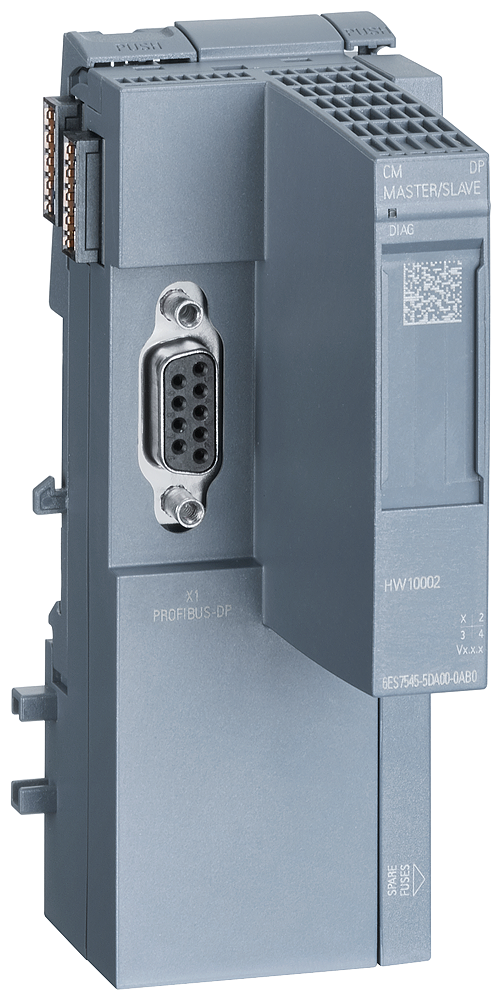

Siemens 6ES7545-5DA00-0AB0 ET 200SP CM DP PROFIBUS DP İletişim Modülü
Siemens 6ES7545-5DA00-0AB0, SIMATIC ET 200SP sistemleri için geliştirilmiş CM DP PROFIBUS DP iletişim modülüdür. Modül, ET 200SP CPU'ya PROFIBUS DP haberleşme yeteneği kazandırarak endüstriyel otomasyon sistemlerinde PROFIBUS DP cihazlarıyla iletişim kurulmasını sağlar.
6ES7545-5DA00-0AB0, PROFIBUS DP Master ve PROFIBUS DP Slave fonksiyonlarını destekler. DP Master olarak kullanıldığında maksimum 125 DP cihazına kadar bağlantı destekler ve maksimum 12 Mbit/s veri aktarım hızına ulaşabilir. Modül üzerinde 9 pinli D-sub soketli RS-485 PROFIBUS DP arayüzü bulunur.
Siemens 6ES7545-5DA00-0AB0 Teknik Özellikleri
| Ürün numarası | 6ES7545-5DA00-0AB0 |
| Ürün tipi | SIMATIC ET 200SP CM DP |
| Modül tipi | PROFIBUS DP iletişim modülü |
| Arayüz sayısı | 1 PROFIBUS DP |
| Arayüz tipi | RS-485 |
| Bağlantı | 9 pin D-sub soket |
| PROFIBUS DP Master | Evet |
| PROFIBUS DP Slave | Evet |
| Maksimum DP cihazı | 125 |
| Maksimum aktarım hızı | 12 Mbit/s |
| Otomatik baud rate algılama | Evet |
| Besleme gerilimi | 24 V DC |
| Besleme gerilimi aralığı | 19,2 ... 28,8 V DC |
| Ters polarite koruması | Evet |
| Montaj | Standart DIN rayı |
| TIA Portal desteği | V13 Update 3 ve üzeri |
PROFIBUS DP Master Özellikleri
6ES7545-5DA00-0AB0, PROFIBUS DP Master olarak kullanıldığında maksimum 125 DP cihazını destekler. PROFIBUS DP haberleşmesinde maksimum aktarım hızı 12 Mbit/s seviyesindedir. Otomatik baud rate arama özelliği sayesinde PROFIBUS haberleşmesinin yapılandırılmasını kolaylaştırır.
Master modunda maksimum adres alanı 120 olarak belirtilmiştir. Her adres alanı için maksimum kullanıcı verisi 128 byte olabilir. Transfer belleği tarafında maksimum 244 byte giriş ve 244 byte çıkış desteklenir.
PROFIBUS DP Slave Özellikleri
CM DP modülü, PROFIBUS DP Slave olarak da yapılandırılabilir. Slave modunda PG/OP haberleşmesi, routing, S7 haberleşmesi ve DPV1 gibi fonksiyonlar desteklenmektedir. Bu yapı sayesinde ET 200SP CPU, PROFIBUS ağı içerisindeki farklı otomasyon cihazlarıyla haberleşebilir.
Desteklenen Haberleşme Fonksiyonları
- PROFIBUS DP Master
- PROFIBUS DP Slave
- SIMATIC haberleşmesi
- DPV1
- PG/OP haberleşmesi
- Routing
- DP cihazlarının etkinleştirilmesi ve devre dışı bırakılması
- Direct Data Exchange
Besleme ve Montaj
Siemens 6ES7545-5DA00-0AB0, 24 V DC nominal besleme gerilimiyle çalışır. İzin verilen besleme gerilimi aralığı 19,2 ... 28,8 V DC arasındadır ve modülde ters polarite koruması bulunmaktadır.
Modül, standart DIN rayı üzerine monte edilebilir. PROFIBUS bağlantısı için 9 pinli D-sub soket üzerinden RS-485 arayüzü kullanılır.
TIA Portal ile Yapılandırma
6ES7545-5DA00-0AB0, Siemens TIA Portal mühendislik ortamı üzerinden yapılandırılabilir. Siemens datasheet'inde STEP 7 TIA Portal ile yapılandırma ve entegrasyon desteği V13 Update 3 itibarıyla belirtilmiştir.
