6ES7592-1AM00-0XB0

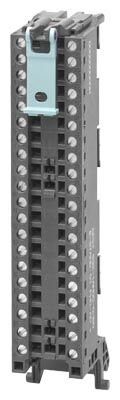

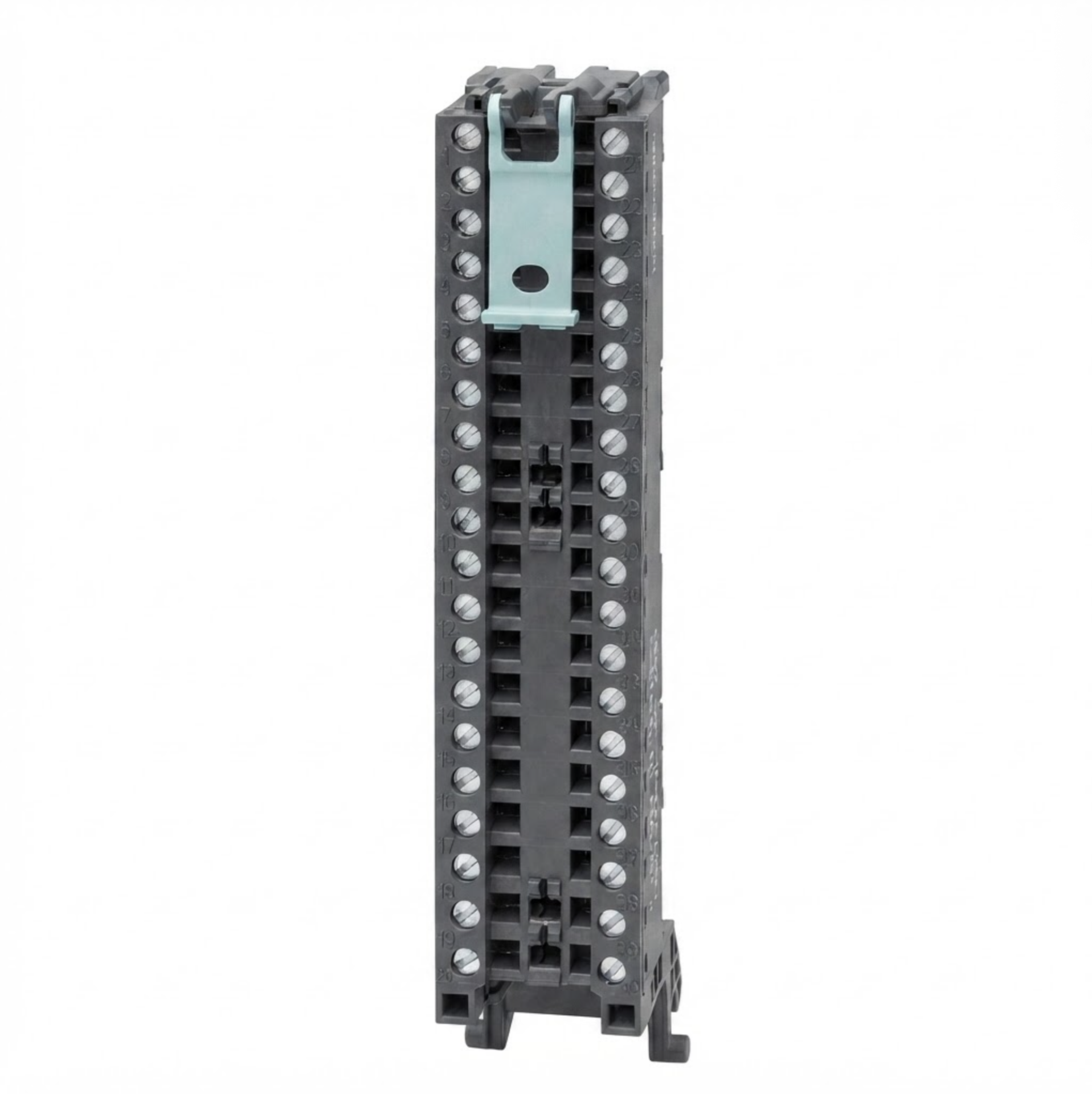

6ES7592-1AM00-0XB0 Siemens SIMATIC S7-1500 40 Pin Vidalı Ön Konnektör
6ES7592-1AM00-0XB0, Siemens SIMATIC S7-1500 PLC sistemlerinde kullanılan 40 kutuplu vidalı ön bağlantı konnektörüdür.35 mm genişliğindeki uyumlu sinyal modülleri için tasarlanan bu bağlantı elemanı, saha kablolarının PLC modülüne düzenli ve güvenilir şekilde bağlanmasını sağlar.Ürünle birlikte sunulan 4 potansiyel köprüsü ve kablo bağı, pano içi kablolama ve montaj işlemlerini kolaylaştırır.
6ES7592-1AM00-0XB0 Teknik Özellikleri
- Marka: Siemens
- Ürün kodu: 6ES7592-1AM00-0XB0
- Ürün ailesi: SIMATIC S7-1500
- Ürün tipi: Ön bağlantı konnektörü (Front Connector)
- Kutup sayısı: 40 kutup
- Bağlantı teknolojisi: Vidalı klemens
- Uyumlu modül genişliği: 35 mm
- İletken kesiti: 0,25–1,5 mm²
- Bağlantı başına iletken: Tek iletken veya ortak yüksük içinde toplam kesiti 1,5 mm²'ye kadar olan iki iletken
- Kablo soyma uzunluğu: 10–11 mm
- Sıkma torku: 0,4–0,7 Nm
- Gerekli tornavida: 3–3,5 mm konik uçlu
- Boyutlar (G × Y × D): 29,8 × 130,5 × 46 mm
- Net ağırlık: 0,141 kg
- Paket içeriği: 4 potansiyel köprüsü ve kablo bağı
6ES7592-1AM00-0XB0 Kullanım Alanları
Siemens 6ES7592-1AM00-0XB0 ön konnektör; endüstriyel otomasyon panolarında, makine kontrol sistemlerinde ve SIMATIC S7-1500 tabanlı PLC uygulamalarında kullanılır.Dijital ve analog sinyal modüllerinin uygun bağlantı noktalarına saha kablolarının bağlanmasını sağlar.Vidalı terminal yapısı, doğru montaj ve uygun sıkma torkuyla sağlam bir elektriksel bağlantı oluşturulmasına yardımcı olur.
Uyumluluk ve Montaj Bilgileri
6ES7592-1AM00-0XB0 seçilirken kullanılacak SIMATIC S7-1500 sinyal modülünün 35 mm genişliğinde ve bu ön konnektörle uyumlu olduğu doğrulanmalıdır.Kabloların kesiti, soyma uzunluğu ve sıkma torku Siemens teknik dokümanındaki değerlere uygun olmalıdır.Montaj öncesinde sistem enerjisiz bırakılmalı ve bağlantılar yetkili personel tarafından yapılmalıdır.Önemli: 6ES7592-1AM00-0XB0, PLC işlemcisi veya I/O elektronik modülü değildir; uyumlu S7-1500 sinyal modülleri için kullanılan bir bağlantı aksesuarıdır.
