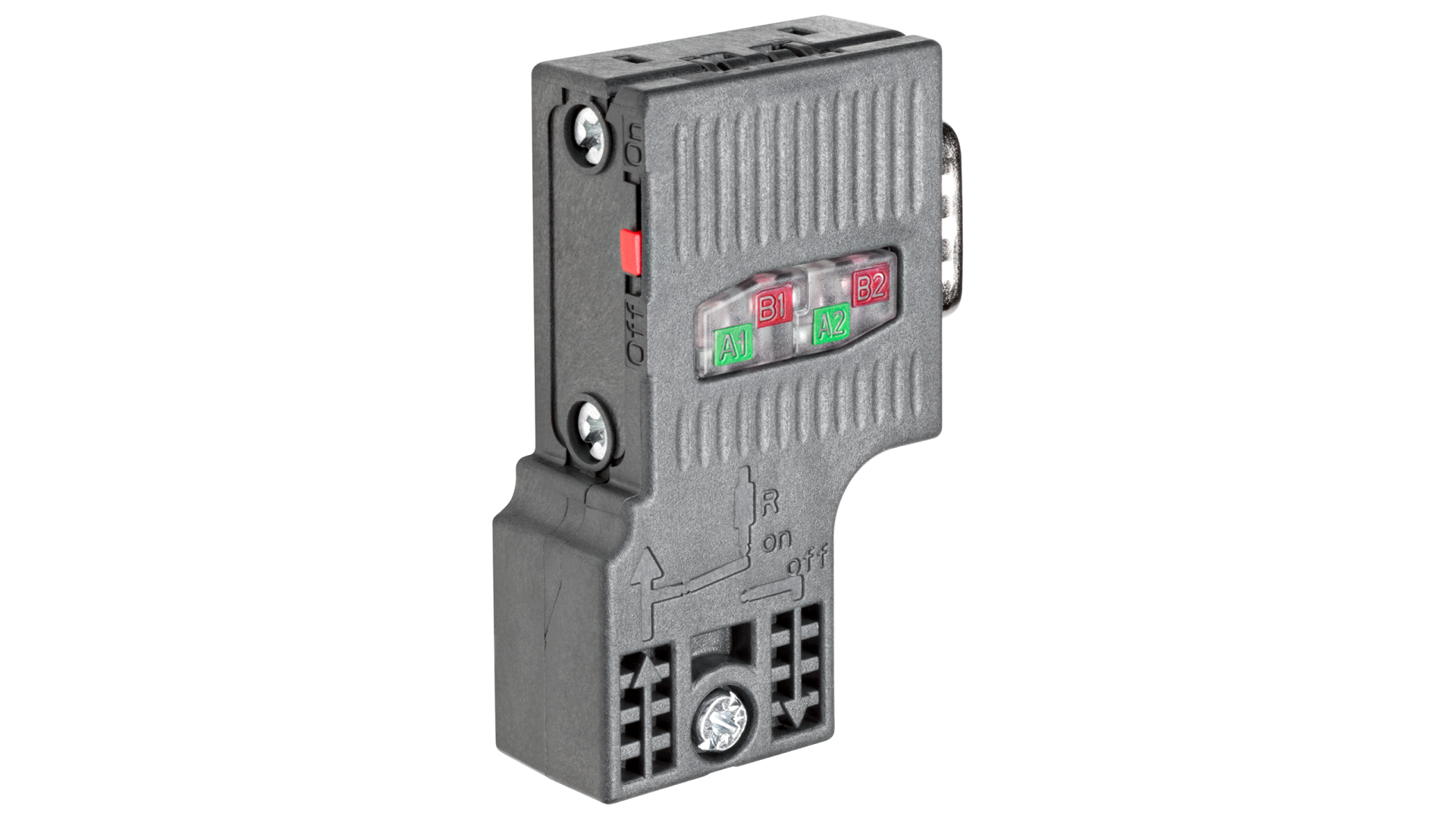

6ES7972-0BA52-0XA0 Siemens SIMATIC DP PROFIBUS FastConnect Bus Konnektörü
Siemens 6ES7972-0BA52-0XA0, SIMATIC DP otomasyon sistemlerinde PROFIBUS ağ bağlantılarını gerçekleştirmek için tasarlanmış bir RS485 bus konnektörüdür. FastConnect bağlantı teknolojisi sayesinde uyumlu PROFIBUS kablolarının hızlı ve pratik şekilde sonlandırılmasına yardımcı olur. 90° kablo çıkışı, pano içindeki ve endüstriyel otomasyon sistemlerindeki bağlantı düzeninin daha verimli yapılmasını sağlar.
12 Mbit/s'ye kadar PROFIBUS DP iletişim hızlarını destekleyen bu konnektör, PLC'ler ve PROFIBUS uyumlu otomasyon ekipmanları arasındaki haberleşme bağlantılarında kullanılır. Üzerinde programlama cihazı bağlantısı (PG soketi) bulunmaz.
Teknik Özellikler
- Ürün kodu: 6ES7972-0BA52-0XA0
- Marka: Siemens
- Ürün ailesi: SIMATIC DP
- Ürün tipi: PROFIBUS RS485 bus konnektörü
- İletişim hızı: 9,6 kbit/s – 12 Mbit/s
- Bağlantı teknolojisi: FastConnect, izolasyon delmeli bağlantı
- Kablo çıkış açısı: 90°
- PG bağlantısı: Yok
- Sonlandırma direnci: Entegre, sürgülü anahtarla seçilebilir
- Boyutlar (G × Y × D): 15,8 × 59 × 35,6 mm
- Çalışma sıcaklığı: -25 °C ile +60 °C
- Koruma sınıfı: IP20
- Net ağırlık: 40 g
Kullanım Alanları
Siemens 6ES7972-0BA52-0XA0 PROFIBUS konnektörü; SIMATIC PLC sistemleri, PROFIBUS DP ağları ve endüstriyel otomasyon uygulamalarında bus kablosunun ekipmanlara bağlanması için kullanılır. Kompakt tasarımı ve 90° kablo çıkışı, özellikle kontrol panolarında ve sınırlı montaj alanlarında avantaj sağlar.
Uyumlu Sistemler ve Montaj Notları
Ürün, uygun PROFIBUS arayüzlerine sahip otomasyon ekipmanlarıyla kullanılabilir. Montajdan önce cihazın arayüz tipinin, kablonun FastConnect uyumluluğunun ve ağ sonlandırma gereksinimlerinin kontrol edilmesi önerilir. Esnek PROFIBUS kablolarının kullanımına ilişkin kısıtlamalar olabileceğinden kablo tipi Siemens teknik dokümantasyonuyla doğrulanmalıdır.
