6FX3502-7CD01-1AF0

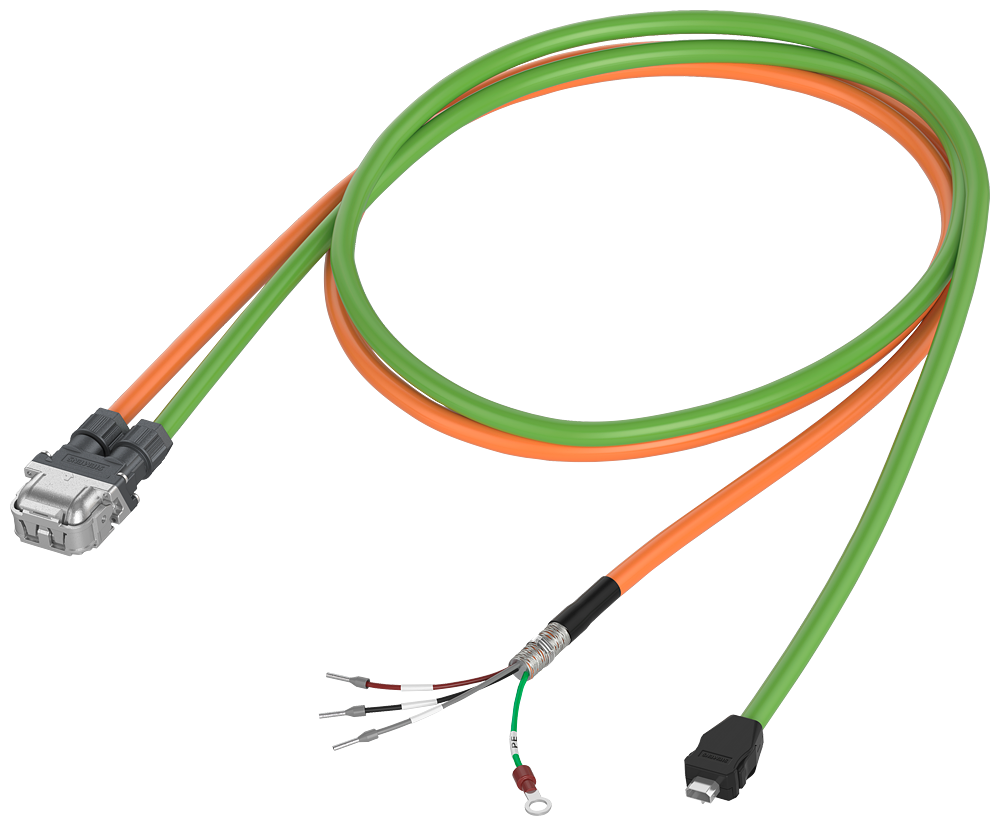

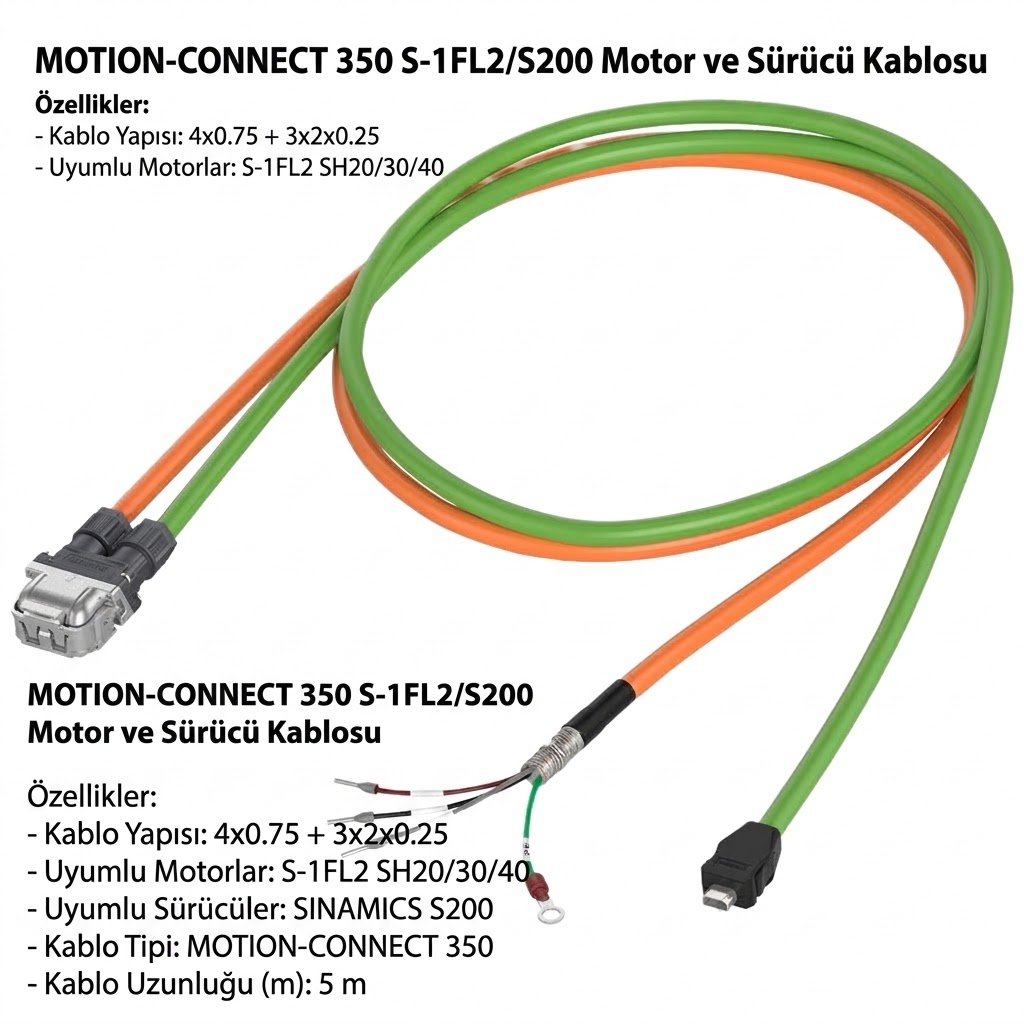

6FX3502-7CD01-1AF0 Siemens MOTION-CONNECT 350 Servo Motor Bağlantı Kablosu
Siemens 6FX3502-7CD01-1AF0, SIMOTICS S-1FL2 servo motorlar ile SINAMICS S200 servo sürücü sistemlerinde güç ve geri bildirim bağlantıları için kullanılan, önceden hazırlanmış MOTION-CONNECT 350 çift kablodur. 5 metre uzunluğundaki kablo, motor gücü ve enkoder sinyallerinin aynı kablo grubu üzerinden iletilmesini sağlayarak makine otomasyonu ve hareket kontrolü uygulamalarında kablolama işlemlerini kolaylaştırır.
Bu model, S-1FL2 SH20, SH30 ve SH40 motor boyutlarıyla uyumlu uygulamalar için tasarlanmıştır. Kablo, motor tarafında bağlantıya hazır hibrit konnektöre sahiptir ve fren bağlantı damarları içermez. Esnek montaj gereksinimleri için tasarlanan MOTION-CONNECT 350 serisi, uygun koşullarda bir milyona kadar bükülme çevrimini destekler.
Teknik Özellikler
- Ürün kodu: 6FX3502-7CD01-1AF0
- Marka: Siemens
- Kablo serisi: MOTION-CONNECT 350
- Ürün tipi: Önceden hazırlanmış çift bağlantı kablosu
- Uyumlu sürücü sistemi: SINAMICS S200
- Uyumlu motor serisi: SIMOTICS S-1FL2
- Uyumlu motor boyutları: SH20 / SH30 / SH40
- Kablo uzunluğu: 5 m
- İletken yapısı: 4 × 0,75 mm² güç damarı / 3 × 2 × 0,25 mm² sinyal damarı
- Fren bağlantısı: Yok
- Güç kablosu maksimum dış çapı: 7,5 mm
- Enkoder kablosu maksimum dış çapı: 7,0 mm
- Motor tarafı bağlantısı: Hibrit konnektör
- Maksimum bükülme çevrimi: 1.000.000
- Kılıf malzemesi: PVC
- Sabit döşeme minimum bükülme yarıçapı: Kablo dış çapının 4 katı
- Esnek döşeme minimum bükülme yarıçapı: Kablo dış çapının 7,5 katı
- Net ağırlık: 0,971 kg
Kullanım Alanları
Siemens 6FX3502-7CD01-1AF0; servo motor ve sürücü bağlantılarının gerekli olduğu otomatik üretim makinelerinde, paketleme sistemlerinde, montaj hatlarında ve hassas hareket kontrolü uygulamalarında kullanılabilir. Güç ve enkoder bağlantılarını tek bir kablo grubunda birleştirmesi, makine içi kablolamanın düzenli yapılmasına yardımcı olur.
Montaj ve Uyumluluk Bilgileri
Kablo seçimi sırasında servo motorun SIMOTICS S-1FL2 serisine, sürücünün SINAMICS S200 ailesine ve motor tarafındaki bağlantı tipine uygunluğu kontrol edilmelidir. Bu ürün fren bağlantı damarları içermediğinden, frenli motor uygulamalarında ilgili fren bağlantısını destekleyen uygun kablo modeli seçilmelidir. Montaj sırasında Siemens tarafından belirtilen minimum bükülme yarıçapı ve kablo döşeme koşullarına uyulmalıdır.
