6FX5002-2DC40-1AD0

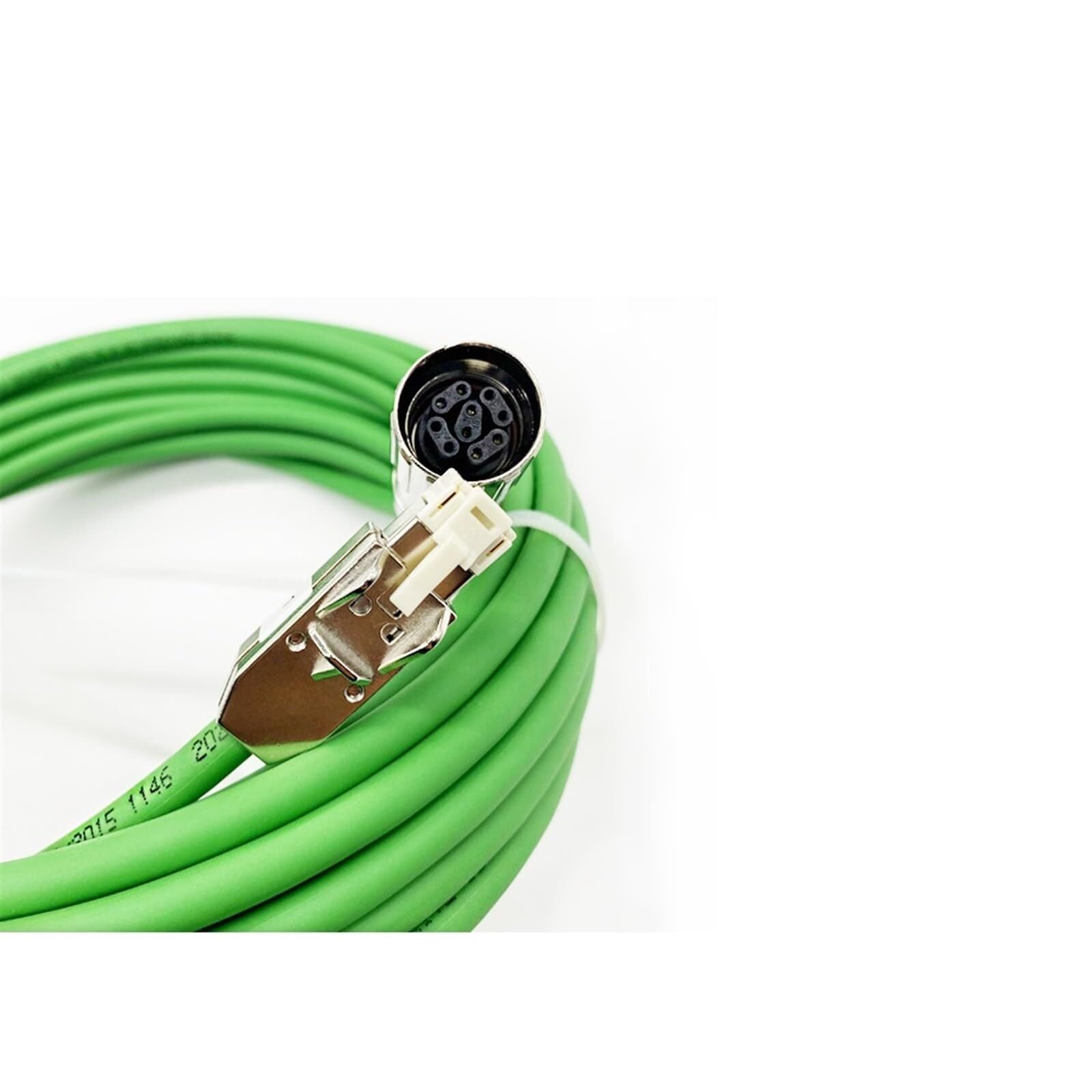

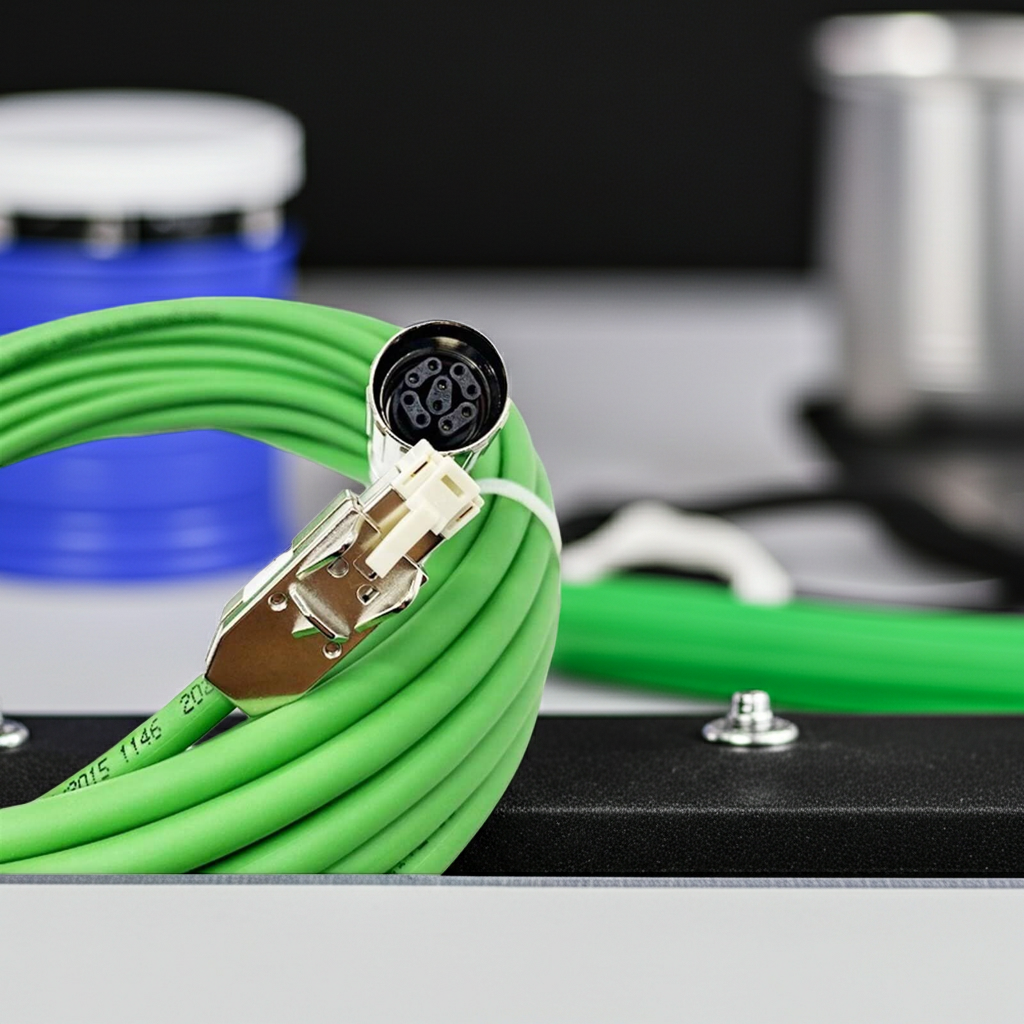

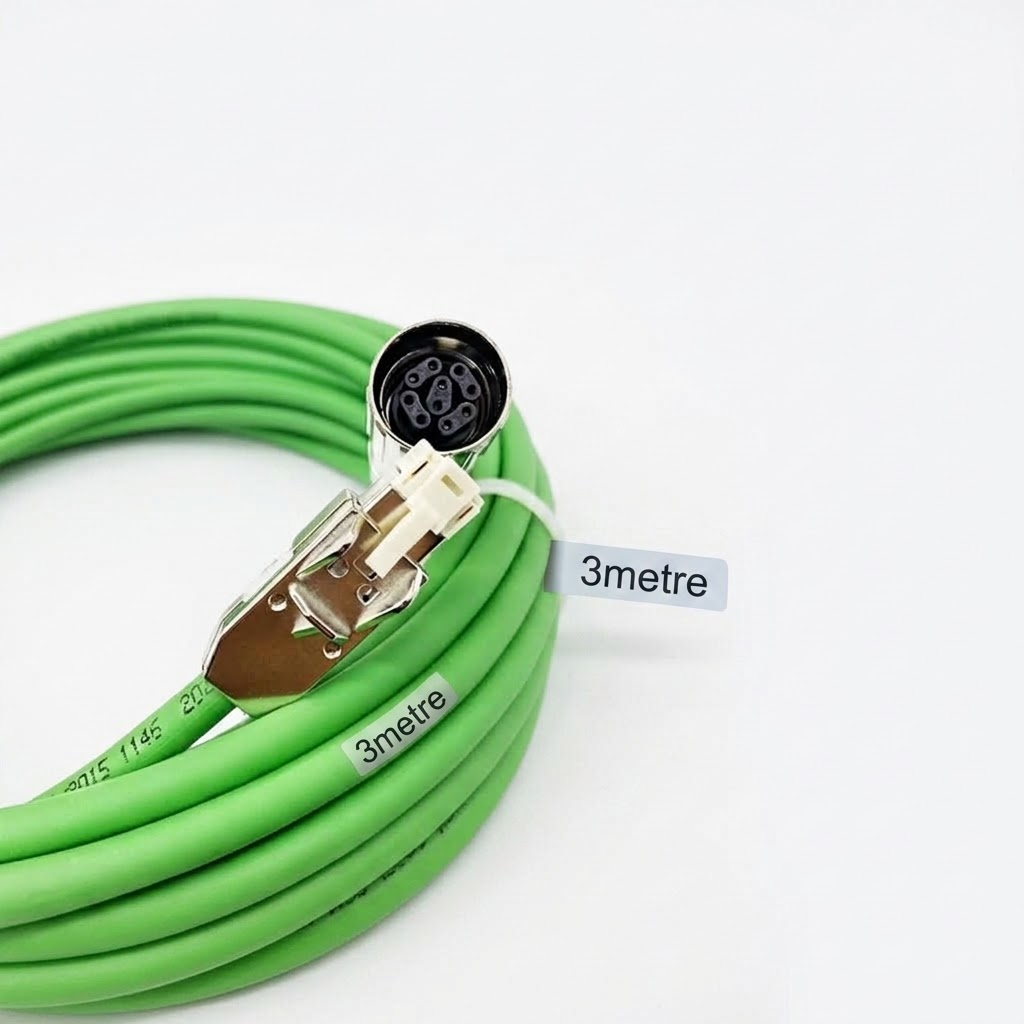

6FX5002-2DC40-1AD0 Siemens MOTION-CONNECT 500 DRIVE-CLiQ Sinyal Kablosu 3 Metre
6FX5002-2DC40-1AD0, Siemens SINAMICS sürücü sistemlerinde kullanılan MOTION-CONNECT 500 serisi DRIVE-CLiQ sinyal kablosudur.Ön montajlı yapısı sayesinde motor ve sürücü arasındaki uygun sinyal bağlantısının kurulmasını sağlar.Siemens 6FX5002-2DC40-1AD0, motor tarafında M17 SPEED-CONNECT dişi konnektör, sürücü tarafında ise RJ45 IP20 DRIVE-CLiQ bağlantısı ile tasarlanmıştır.3 metre kablo uzunluğu, uyumlu otomasyon ve hareket kontrolü uygulamalarında bağlantı mesafesinin düzenlenmesine yardımcı olur.
Teknik Özellikler
- Ürün kodu: 6FX5002-2DC40-1AD0
- Marka: Siemens
- Ürün serisi: MOTION-CONNECT 500
- Ürün tipi: Ön montajlı DRIVE-CLiQ sinyal kablosu
- Kablo uzunluğu: 3 metre
- Motor tarafı bağlantısı: M17 SPEED-CONNECT dişi konnektör
- Sürücü tarafı bağlantısı: DRIVE-CLiQ RJ45, IP20
- Maksimum kablo dış çapı: 7,1 mm
- Kablo dış kılıfı: PVC, DESINA yeşili RAL 6018
- Sinyal iletkenleri test gerilimi: 500 V AC RMS
- Güç iletkenleri nominal gerilimi: 30 V
- Minimum bükülme yarıçapı, sabit montaj: 35 mm
- Minimum bükülme yarıçapı, hareketli kullanım: 125 mm
- Maksimum hareket hızı: 30 m/dakika
- Sabit montaj çalışma sıcaklığı: -20 °C ile +80 °C
- Hareketli kullanım çalışma sıcaklığı: 0 °C ile +60 °C
- Yangına dayanım standardı: EN 60332-1 serisi
Kullanım Alanları
6FX5002-2DC40-1AD0 Siemens DRIVE-CLiQ kablosu, uyumlu SINAMICS hareket kontrolü ve servo sürücü sistemlerinde sinyal iletişimi için kullanılır.Endüstriyel makineler, otomatik üretim hatları ve motor kontrol uygulamalarında doğru bağlantı altyapısının kurulmasına yardımcı olur.Siemens MOTION-CONNECT 500 serisinin ön montajlı yapısı, kablo hazırlama işlemlerini azaltarak kurulum sürecini kolaylaştırabilir.
Montaj ve Sistem Uyumluluğu
6FX5002-2DC40-1AD0 kullanılmadan önce sürücü ve motor üzerindeki bağlantı tiplerinin M17 SPEED-CONNECT ve RJ45 IP20 DRIVE-CLiQ uçlarıyla uyumlu olduğu doğrulanmalıdır.Montaj sırasında üreticinin belirttiği bükülme yarıçapları, sıcaklık sınırları ve kablo güzergâhı koşulları dikkate alınmalıdır.Hareketli uygulamalarda kablonun izin verilen mekanik sınırlar içinde kullanılması önemlidir.Bu ürünün doğru seçimi, SINAMICS sistemindeki DRIVE-CLiQ bağlantısının uygun şekilde kurulmasına yardımcı olur.Siemens 6FX5002-2DC40-1AD0, 3 metre uzunluğu ve farklı uç bağlantılarıyla uyumlu SINAMICS sistemlerinde kullanılmak üzere tasarlanmış bir MOTION-CONNECT 500 sinyal kablosudur.Sipariş öncesinde tam ürün kodunun, kablo uzunluğunun ve bağlantı tiplerinin mevcut sistemle eşleştiği kontrol edilmelidir.
