6FX5002-2DC40-1BA0

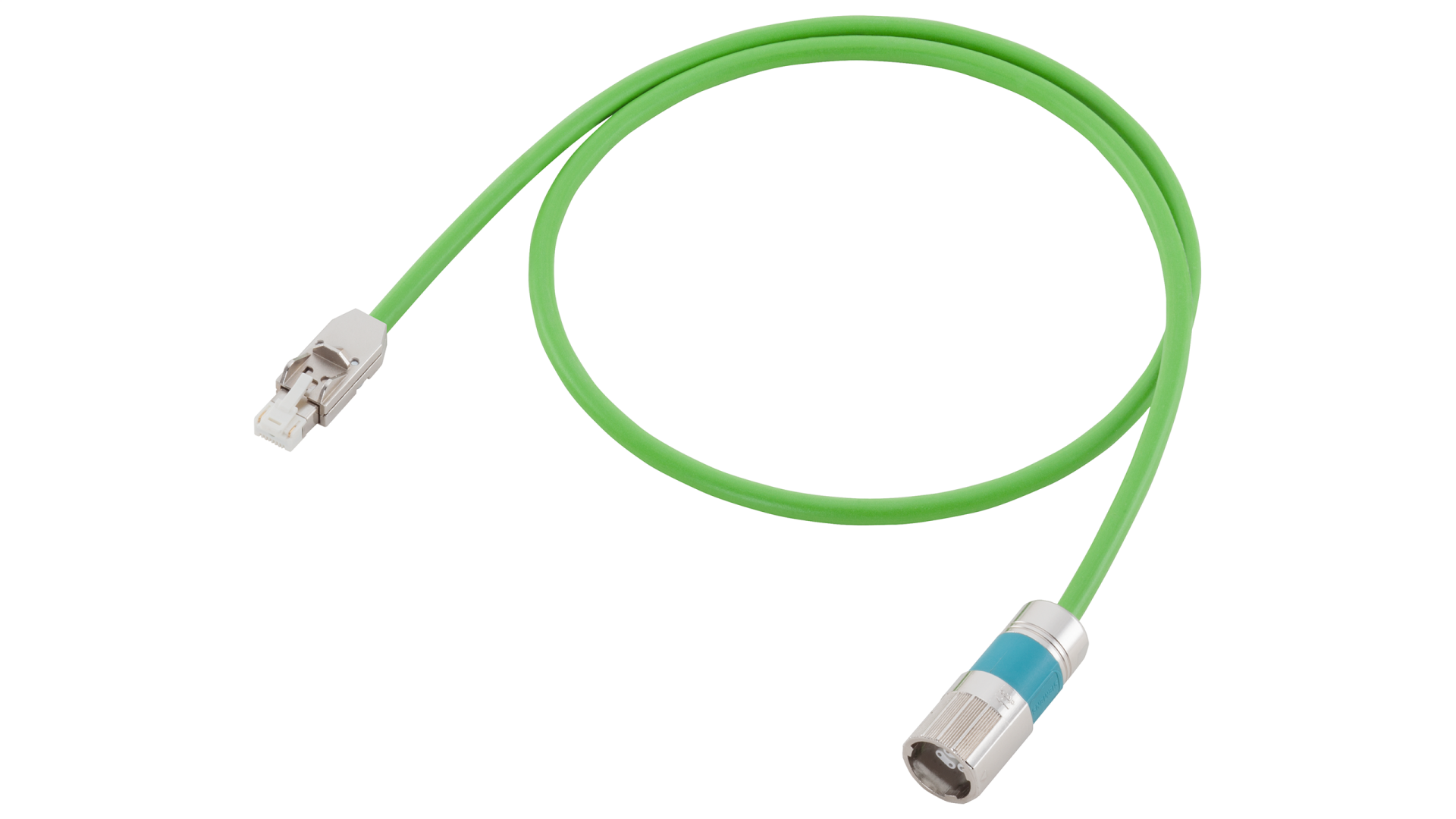

6FX5002-2DC40-1BA0 Siemens MOTION-CONNECT 500 DRIVE-CLiQ Sinyal Kablosu 10 Metre
6FX5002-2DC40-1BA0, Siemens SINAMICS S120 hareket kontrol sistemlerinde kullanılan MOTION-CONNECT 500 serisi DRIVE-CLiQ sinyal kablosudur.10 metre uzunluğa sahip Siemens 6FX5002-2DC40-1BA0, motor tarafında M17 SPEED-CONNECT dişi konnektör ve sürücü tarafında RJ45 IP20 DRIVE-CLiQ bağlantısıyla tasarlanmıştır.Ön montajlı bağlantıları sayesinde uyumlu motor ve sürücü sistemleri arasında sinyal iletişiminin kurulmasını kolaylaştırır.Esnek kullanım gerektiren endüstriyel otomasyon uygulamalarında kablo güzergâhının planlanmasına yardımcı olur.
Teknik Özellikler
- Ürün kodu: 6FX5002-2DC40-1BA0
- Marka: Siemens
- Ürün serisi: MOTION-CONNECT 500
- Ürün tipi: Ön montajlı DRIVE-CLiQ sinyal kablosu
- Kablo uzunluğu: 10 metre
- Motor tarafı bağlantısı: M17 SPEED-CONNECT dişi konnektör
- Sürücü tarafı bağlantısı: DRIVE-CLiQ RJ45 IP20
- Maksimum kablo dış çapı: 7,1 mm
- Kablo dış kılıfı: PVC, DESINA yeşili RAL 6018
- Sinyal iletkenleri test gerilimi: 500 V AC RMS
- Güç iletkenleri nominal gerilimi: 30 V
- Minimum bükülme yarıçapı, sabit montaj: 35 mm
- Minimum bükülme yarıçapı, hareketli kullanım: 125 mm
- Maksimum hareket hızı: 30 m/dakika
- Maksimum yatay ivmelenme: 2 m/s²
- Çalışma sıcaklığı, sabit montaj: -20 °C ile +80 °C
- Çalışma sıcaklığı, hareketli kullanım: 0 °C ile +60 °C
- Yangına dayanım standardı: EN 60332-1 serisi
- Yağ dayanımı: EN 60811-2-1, mineral yağ için
Kullanım Alanları
6FX5002-2DC40-1BA0 Siemens DRIVE-CLiQ kablosu, uyumlu SINAMICS S120 sürücü sistemlerinde motor geri bildirim bileşenleri ile sürücü arasındaki sinyal bağlantısında kullanılır.Servo motor uygulamaları, CNC makineleri, endüstriyel üretim hatları ve hareket kontrolü sistemlerinde uygun haberleşme altyapısının kurulmasına yardımcı olur.10 metrelik uzunluğu, motor ile sürücü arasındaki bağlantı mesafesinin sistem yerleşimine göre düzenlenmesini sağlar.
Montaj ve Sistem Uyumluluğu
6FX5002-2DC40-1BA0 kullanılmadan önce motor ve sürücü üzerindeki bağlantı tiplerinin M17 SPEED-CONNECT ve RJ45 IP20 DRIVE-CLiQ uçlarıyla uyumlu olduğu doğrulanmalıdır.Montaj sırasında kablonun bükülme yarıçapına, sıcaklık sınırlarına ve mekanik gerilme koşullarına dikkat edilmelidir.Hareketli uygulamalarda kablonun izin verilen hareket koşulları kontrol edilmelidir.Doğru kablo seçimi, SINAMICS S120 sisteminde uygun DRIVE-CLiQ bağlantısının kurulmasına katkı sağlar.
Siemens 6FX5002-2DC40-1BA0, 10 metre uzunluğu ve ön montajlı konnektörleriyle uyumlu SINAMICS S120 uygulamalarında DRIVE-CLiQ sinyal bağlantısı için tasarlanmış bir MOTION-CONNECT 500 kablosudur.Sipariş öncesinde tam ürün kodunun, kablo uzunluğunun ve bağlantı tiplerinin mevcut sistemle eşleştiği kontrol edilmelidir.
