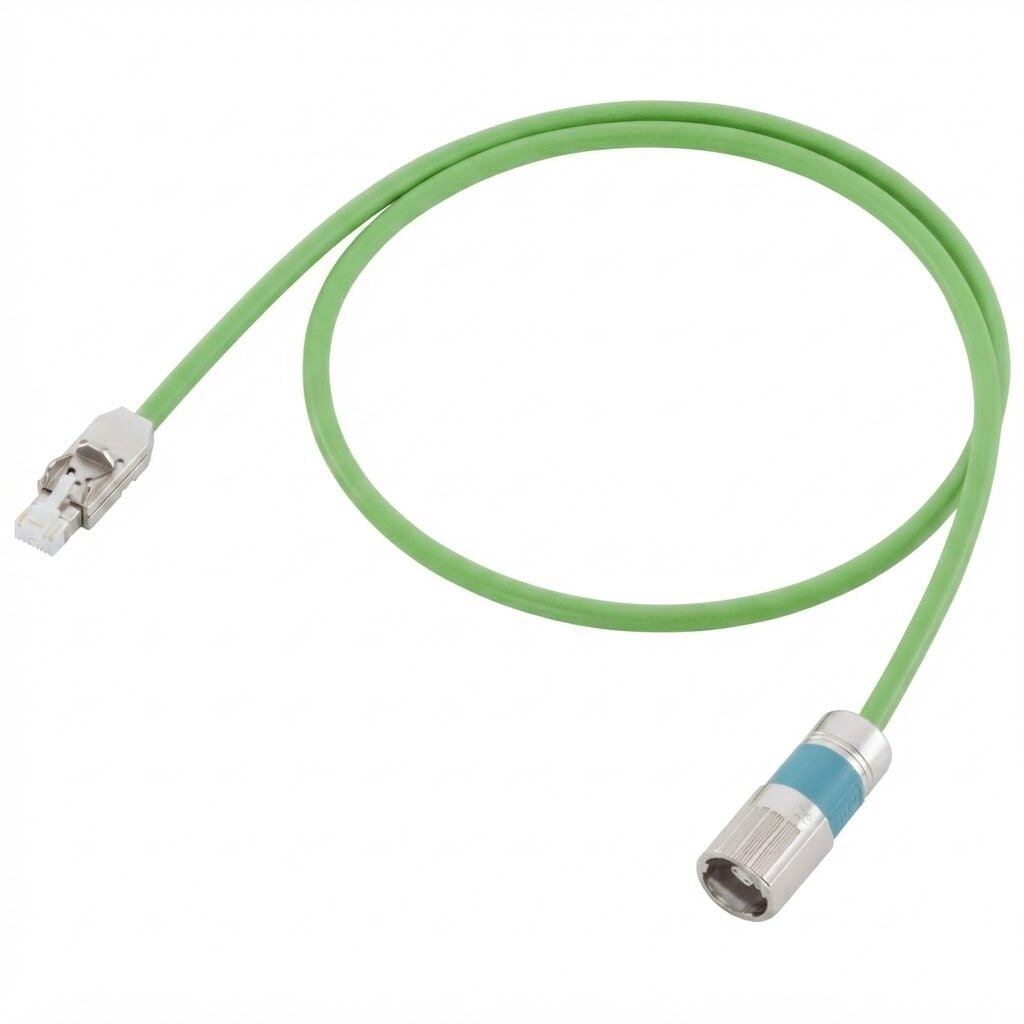

6FX5002-2DC40-1DA0 Siemens MOTION-CONNECT 500 DRIVE-CLiQ Sinyal Kablosu 30 Metre
6FX5002-2DC40-1DA0, Siemens SINAMICS sürücü sistemlerinde motor enkoderi ile sürücü arasındaki haberleşme için kullanılan MOTION-CONNECT 500 serisi DRIVE-CLiQ sinyal kablosudur.30 metre uzunluğundaki Siemens 6FX5002-2DC40-1DA0, motor tarafında M17 SPEED-CONNECT dişi konnektör ve sürücü tarafında RJ45 IP20 bağlantısı ile sunulur.Ön montajlı konnektörleri sayesinde uygun sistemlerde bağlantı hazırlığını kolaylaştırır.DRIVE-CLiQ iletişimi, uyumlu SINAMICS sürücü sistemlerinde motor geri bildirim verilerinin aktarılmasını destekler.
Teknik Özellikler
- Ürün kodu: 6FX5002-2DC40-1DA0
- Marka: Siemens
- Ürün serisi: MOTION-CONNECT 500
- Ürün tipi: Ön montajlı DRIVE-CLiQ sinyal kablosu
- Kablo uzunluğu: 30 metre
- Motor tarafı bağlantısı: M17 SPEED-CONNECT dişi konnektör
- Sürücü tarafı bağlantısı: DRIVE-CLiQ RJ45 IP20
- Maksimum kablo dış çapı: 7,1 mm
- Kablo dış kılıfı: PVC, DESINA yeşili RAL 6018
- Sinyal iletkenleri test gerilimi: 500 V AC RMS
- Güç iletkenleri nominal gerilimi: 30 V
- Minimum bükülme yarıçapı, sabit montaj: 35 mm
- Minimum bükülme yarıçapı, hareketli kullanım: 125 mm
- Maksimum hareket hızı: 30 m/dakika
- Çalışma sıcaklığı, sabit montaj: -20 °C ile +80 °C
- Çalışma sıcaklığı, hareketli kullanım: 0 °C ile +60 °C
- Yangına dayanım: EN 60332-1 serisi
- Yağ dayanımı: EN 60811-2-1 kapsamında mineral yağ için
Kullanım Alanları
6FX5002-2DC40-1DA0 Siemens DRIVE-CLiQ kablosu, uyumlu SINAMICS sürücü sistemlerinde motor enkoderi ile sürücü arasındaki sinyal iletişiminde kullanılır.Servo motorlu makineler, hareket kontrolü uygulamaları ve endüstriyel üretim hatlarında uygun bağlantı altyapısının oluşturulmasına yardımcı olur.30 metrelik kablo uzunluğu, bağlantı noktaları arasında daha uzun mesafe gereken sistemlerde kablo güzergâhının planlanmasını kolaylaştırır.
Montaj ve Sistem Uyumluluğu
6FX5002-2DC40-1DA0 sipariş edilmeden önce motor ve sürücü üzerindeki bağlantıların M17 SPEED-CONNECT ve RJ45 IP20 DRIVE-CLiQ uçlarıyla uyumlu olduğu doğrulanmalıdır.Montaj sırasında kablonun minimum bükülme yarıçapına, sıcaklık sınırlarına ve mekanik gerilme koşullarına dikkat edilmelidir.Hareketli uygulamalarda kablonun kullanım koşulları ayrıca değerlendirilmelidir.Ürün seçimi, mevcut SINAMICS sisteminin ve motor enkoderinin bağlantı gereksinimlerine göre yapılmalıdır.Siemens 6FX5002-2DC40-1DA0, 30 metre uzunluğu ve ön montajlı bağlantılarıyla uyumlu SINAMICS uygulamalarında DRIVE-CLiQ sinyal iletişimi için tasarlanmış bir MOTION-CONNECT 500 kablosudur.Satın alma öncesinde tam ürün kodu, kablo uzunluğu ve konnektör tiplerinin mevcut sistemle eşleştiği kontrol edilmelidir.
