6SL3000-0CE25-5AA0

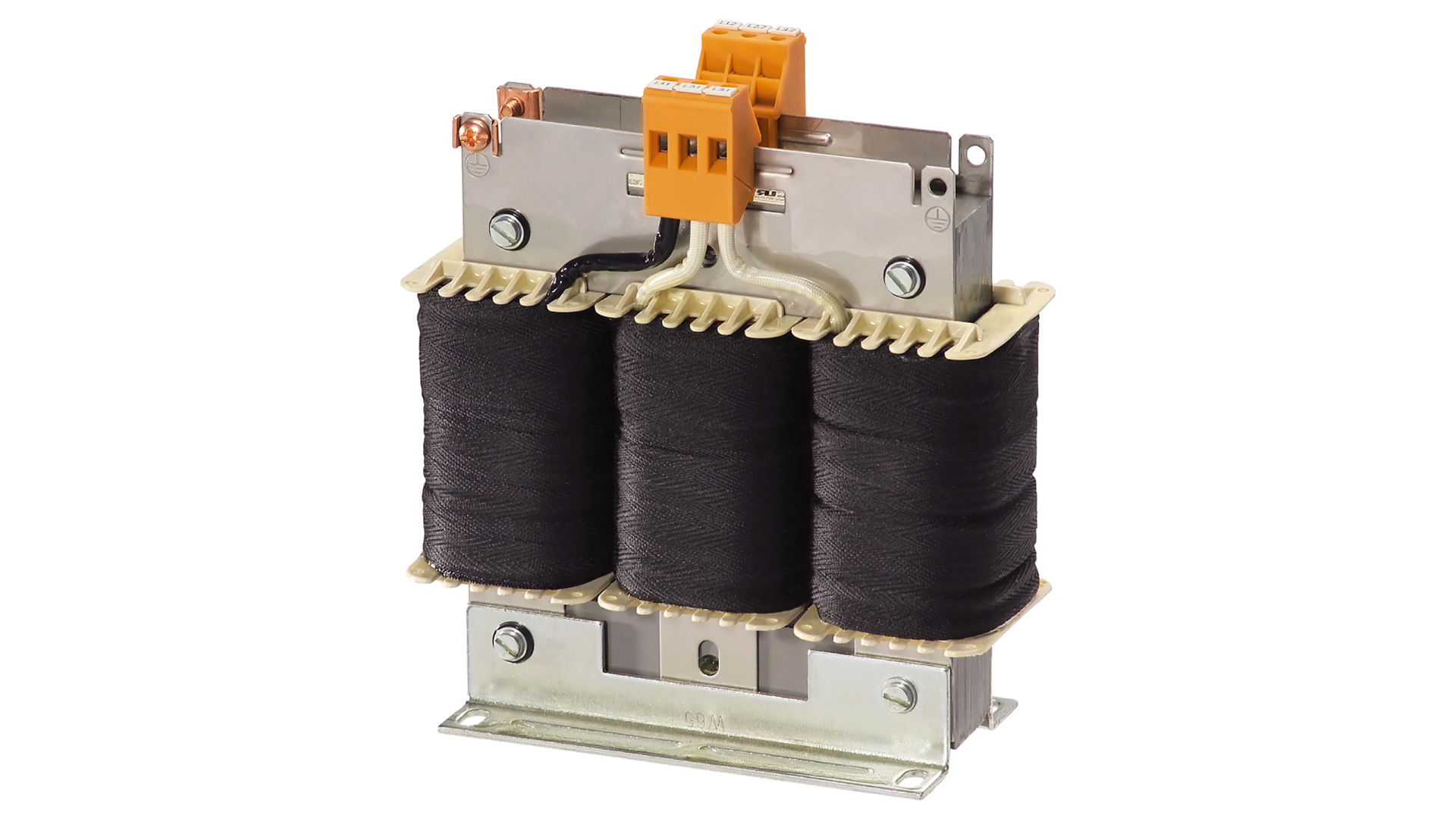

6SL3000-0CE25-5AA0 Siemens SINAMICS S120 Hat Reaktörü 55 kW 103 A
Siemens 6SL3000-0CE25-5AA0, SINAMICS S120 Smart Line Module sistemlerinde kullanılan üç fazlı hat reaktörüdür.55 kW güç sınıfındaki Smart Line Module için tasarlanan 6SL3000-0CE25-5AA0, 380–480 V AC şebeke gerilimi ve 103 A nominal akım kapasitesiyle çalışır.Şebeke tarafındaki harmonik akımların sınırlandırılmasına yardımcı olarak Smart Line Module bileşenlerinin aşırı yüklenmeye karşı korunmasını destekler.Güç bağlantıları vidalı terminaller üzerinden gerçekleştirilir ve yüksek güçlü endüstriyel sürücü sistemlerinde kullanılır.
Teknik Özellikler
- Ürün kodu: 6SL3000-0CE25-5AA0
- Marka: Siemens
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Hat reaktörü (Line Reactor)
- Uyumlu güç modülü: 55 kW Smart Line Module
- Faz sayısı: 3 AC
- Giriş gerilimi: 380–480 V AC
- Şebeke frekansı: 50/60 Hz
- Nominal akım: 103 A
- Güç kaybı: Yaklaşık 190 W
- Güç bağlantısı: Vidalı terminaller
- Bağlanabilir iletken kesiti: 70 mm²
- PE bağlantısı: M8 vida saplamaları
- Koruma sınıfı: IPXXB / UL Open Type
- Boyutlar: 300 × 270 × 280 mm (genişlik × yükseklik × derinlik)
- Net ağırlık: 36 kg
- Onay: cURus
Montaj ve Sistem Uyumluluğu
6SL3000-0CE25-5AA0, SINAMICS S120 Booksize veya Booksize Compact yapısındaki uyumlu 55 kW Smart Line Module modelleriyle birlikte kullanılmak üzere tasarlanmıştır.Smart Line Module sisteminin belirtilen hat reaktörü olmadan çalıştırılması önerilmez.Montaj sırasında şebeke gerilimi, nominal akım, bağlantı kesitleri ve PE bağlantısı Siemens teknik dokümantasyonuna uygun şekilde değerlendirilmelidir.Ürün IPXXB koruma seviyesine sahip olduğundan uygun pano ve elektriksel koruma koşulları sağlanmalıdır.Ürün durumu: Siemens ürün kayıtlarında PM400 üretimden kaldırılma duyurusu ve 01.10.2025 tarihli aşama bilgisi bulunmaktadır.Yeni sistem tasarımı veya mevcut ekipman değişiminde tedarik ve teknik uyumluluk kontrolü yapılmalıdır.
