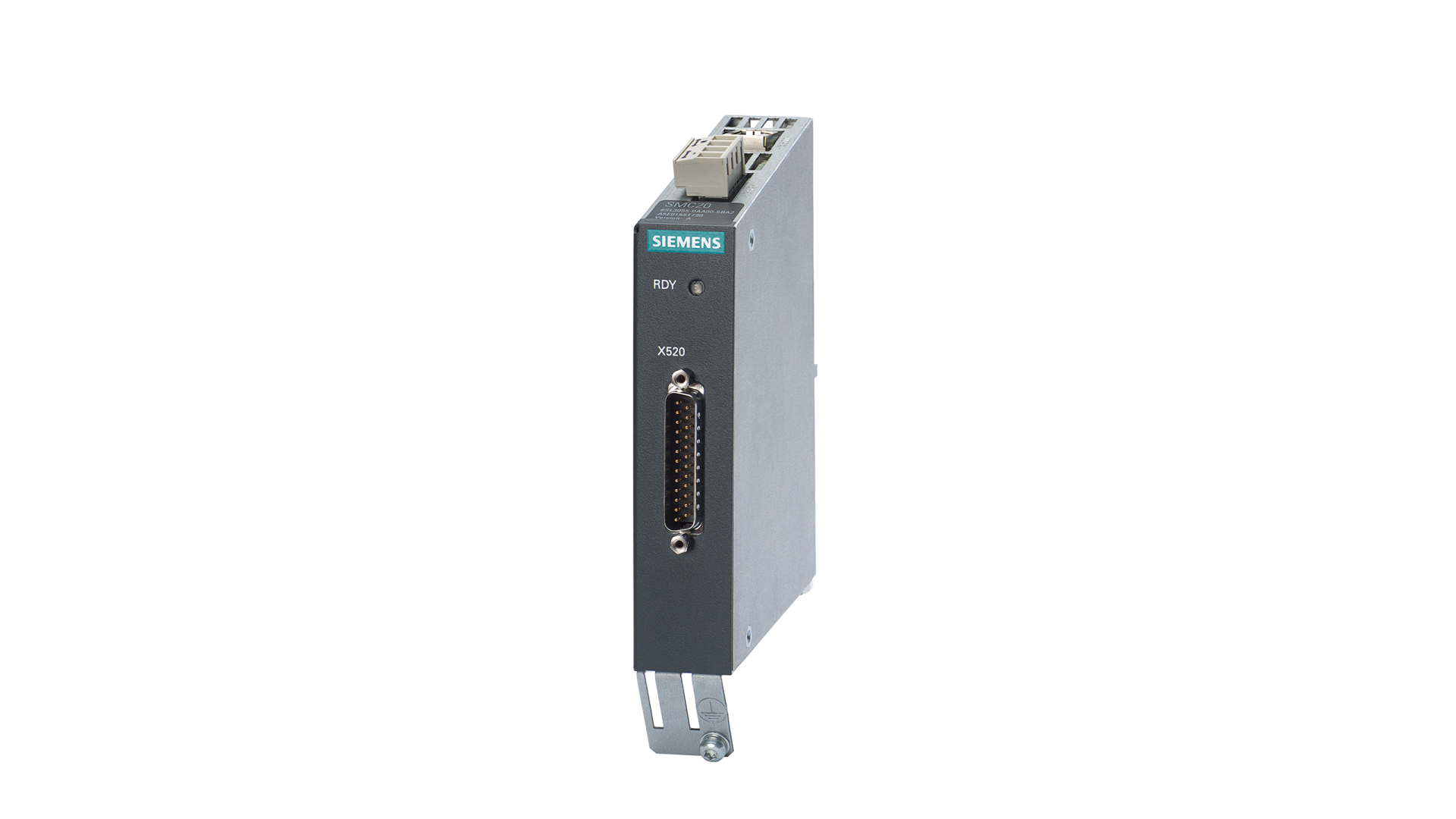

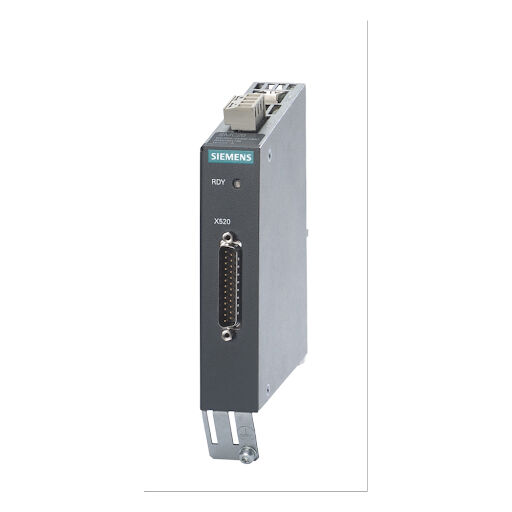

6SL3055-0AA00-5BA3 Siemens SINAMICS Sensor Module Cabinet-Mounted SMC30
6SL3055-0AA00-5BA3, Siemens SINAMICS S120 modüler sürücü sistemleri için geliştirilmiş, harici enkoder geri besleme sinyallerini DRIVE-CLiQ dijital haberleşme yapısına dönüştüren SMC30 (Sensor Module Cabinet-Mounted) enkoder değerlendirme modülüdür. Sürücü sistemine dahil olmayan TTL/HTL enkoderlerin ve SSI mutlak enkoderlerin sisteme entegrasyonunu sağlayan 6SL3055-0AA00-5BA3, pano içi DIN rayı montajına uygun son derece kompakt bir yapıya sahiptir. Entegre DRIVE-CLiQ portu üzerinden CU320-2 veya CU310-2 kontrol üniteleriyle yüksek hız ve hassasiyetle haberleşir. Esnek voltaj besleme seçenekleri (5 V DC / 24 V DC) ve yüksek sinyal işleme kalitesi sunan 6SL3055-0AA00-5BA3, konum ve hız geri beslemesi gerektiren endüstriyel hareket kontrol uygulamalarında kararlı ve güvenilir bir çözüm sunar.
Teknik Özellikler
| Ürün Kodu | 6SL3055-0AA00-5BA3 |
| Marka | Siemens |
| Seri | SINAMICS S120 / Sensor Modules |
| Ürün Tipi | SMC30 Enkoder Değerlendirme Modülü (Cabinet-Mounted) |
| Desteklenen Enkoder Tipleri | TTL, HTL, SSI Mutlak Enkoderler (Absolute Encoders) |
| Enkoder Besleme Gerilimi | 5 V DC veya 24 V DC (Seçilebilir) |
| Sistem Besleme Gerilimi | 24 V DC (20,4 ... 28,8 V DC) |
| Haberleşme Arayüzü | 1x DRIVE-CLiQ Portu (RJ45) |
| Enkoder Bağlantı Portu | SUB-D (9 Pinli Dişi) veya Klemens Bağlantısı |
| Maksimum Sinyal Frekansı | 500 kHz (TTL/HTL Sinyalleri İçin) |
| Montaj Tipi | Pano İçi Standart DIN Rayı (TH35) Mount |
| Koruma Sınıfı | IP20 |
| Uyumlu Kontrol Üniteleri | CU320-2, CU310-2, SIMOTION D4x5-2 |
| Net Ağırlık | Yaklaşık 0,45 kg |
