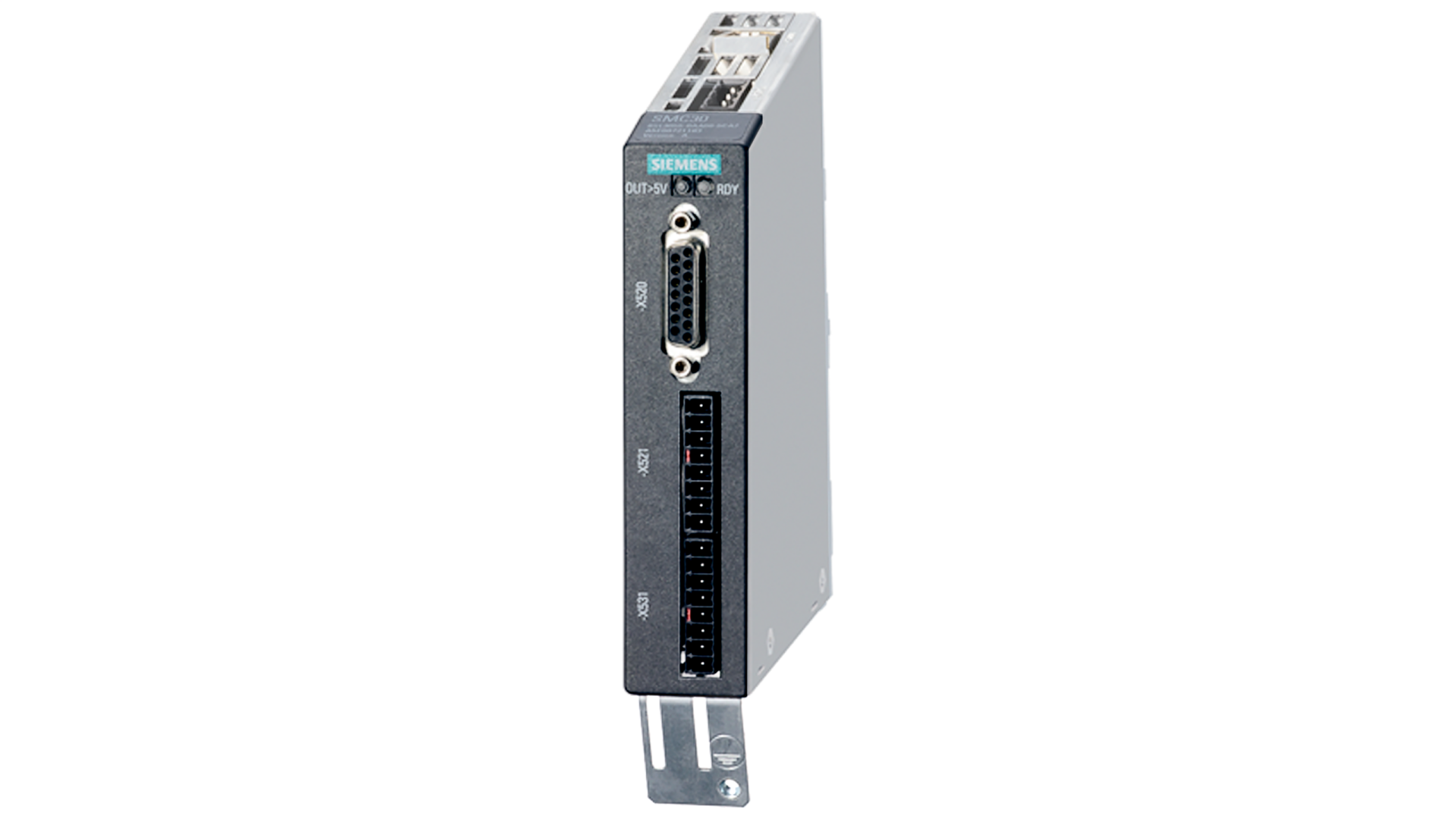

6SL3055-0AA00-5CA2 Siemens SINAMICS SMC30 Enkoder Sensör Modülü
6SL3055-0AA00-5CA2, Siemens SINAMICS sürücü sistemlerinde kullanılan SMC30 sensör modülüdür.Bu modül, uygun enkoderlerden gelen konum ve hız geri bildirim sinyallerinin sürücü sistemine aktarılmasına yardımcı olur.Siemens 6SL3055-0AA00-5CA2, TTL veya HTL artımsal enkoderlerle ve artımsal izlere sahip ya da artımsal sinyali olmayan SSI enkoderlerle kullanılabilir.DRIVE-CLiQ üzerinden uyumlu kontrol üniteleriyle haberleşerek hareket kontrolü ve sürücü uygulamalarında enkoder verilerinin değerlendirilmesini sağlar.Ürün, 30 mm genişliğe sahip pano tipi bir modüldür ve DRIVE-CLiQ kablosu ürünle birlikte verilmez.
Teknik Özellikler
- Ürün kodu: 6SL3055-0AA00-5CA2
- Marka: Siemens
- Ürün ailesi: SINAMICS
- Model: SMC30 Sensor Module
- Modül tipi: Pano tipi enkoder sensör modülü
- Desteklenen enkoderler: TTL, HTL ve SSI
- Enkoder frekansı: Maksimum 500 kHz
- SSI baud hızı: 100–1000 kBaud
- SSI mutlak konum çözünürlüğü: 30 bit
- Enkoder beslemesi: 5 V DC / 0,35 A veya 24 V DC / 0,35 A
- Modül beslemesi: 24 V DC
- Modülün maksimum akım gereksinimi: 24 V DC’de 0,2 A (enkoder beslemesi hariç)
- Maksimum güç kaybı: 10 W
- DRIVE-CLiQ bağlantısı: Var
- Genişlik: 30 mm
- Yükseklik: 150 mm
- Derinlik: 111 mm
- Yaklaşık ağırlık: 0,45 kg
- Montaj: Uygun pano montajı ve standart TH 35 DIN rayı
Kullanım Alanları
6SL3055-0AA00-5CA2 Siemens SMC30, servo sürücüler ve endüstriyel hareket kontrolü uygulamalarında enkoder geri bildirimlerini değerlendirmek için kullanılır.Makine otomasyonu, üretim hatları, konumlandırma sistemleri ve hız kontrolü gerektiren uygulamalarda uygun enkoderlerden gelen sinyallerin SINAMICS sürücü sistemine aktarılmasına yardımcı olur.TTL, HTL ve SSI enkoder desteği, sistem tasarımında farklı geri bildirim seçeneklerinin değerlendirilmesini sağlar.
Montaj ve Sistem Uyumluluğu
6SL3055-0AA00-5CA2, DRIVE-CLiQ üzerinden uyumlu SINAMICS kontrol üniteleriyle haberleşir.Kurulum öncesinde kullanılacak kontrol ünitesinin, enkoder tipinin, sinyal seviyelerinin ve besleme gereksinimlerinin uyumluluğu kontrol edilmelidir.Enkoder kablosunun izin verilen uzunluğu, enkoder tipine ve sinyal bağlantı biçimine bağlıdır.Kablo ekranlaması ve topraklama üretici talimatlarına uygun yapılmalıdır.DRIVE-CLiQ bağlantı kablosunun ayrıca temin edilmesi gerekebilir.Siemens 6SL3055-0AA00-5CA2 SINAMICS SMC30 sensör modülü, farklı enkoder türlerini desteklemesi ve DRIVE-CLiQ haberleşmesi sayesinde uyumlu sürücü sistemlerinde geri bildirim sinyallerinin değerlendirilmesi için tasarlanmıştır.Doğru ürün kodu ve sistem uyumluluğunun kontrol edilmesi, güvenilir devreye alma açısından önemlidir.
