6SL3120-1TE15-0AD0

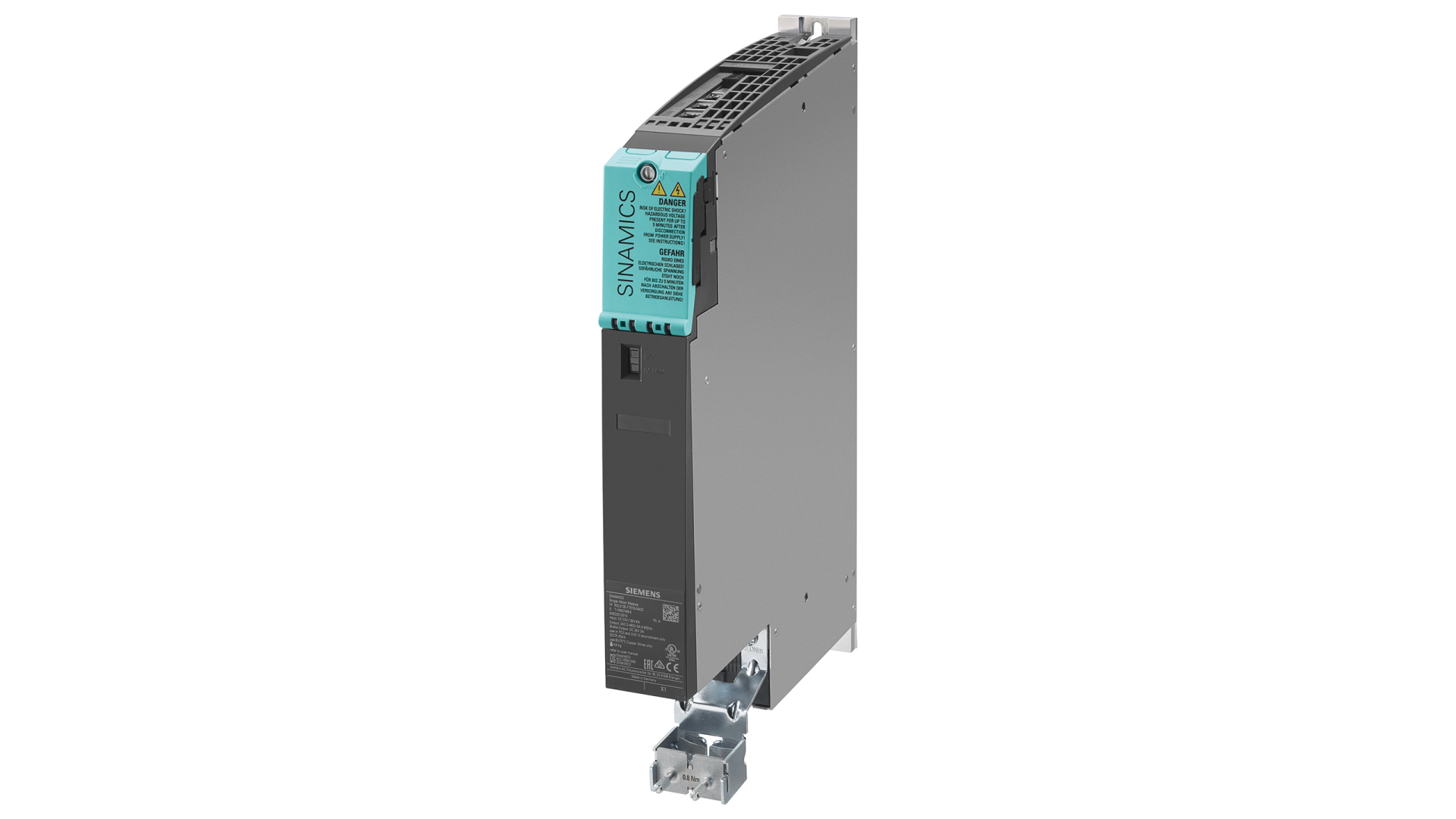

6SL3120-1TE15-0AD0 Siemens SINAMICS S120 Single Motor Module 5 A Booksize
Siemens 6SL3120-1TE15-0AD0, SINAMICS S120 sürücü sistemlerinde servo motor kontrolü için kullanılan tek motor modülüdür.Booksize D tipi tasarıma sahip bu modül, DC ara devre gerilimini üç fazlı motor çıkışına dönüştürerek hassas hareket kontrolü gerektiren endüstriyel uygulamalarda kullanılır.
Modül, 510–720 V DC ara devre gerilimiyle çalışır ve 400 V sınıfı üç fazlı motorlar için 5 A nominal çıkış akımı sağlar.Dahili hava soğutması, DRIVE-CLiQ bağlantısı ve genişletilmiş Safety Integrated fonksiyonlarını desteklemesi sayesinde uyumlu SINAMICS S120 sistemlerine entegre edilebilir.
Teknik Özellikler
- Üretici: Siemens
- Ürün kodu: 6SL3120-1TE15-0AD0
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Single Motor Module
- Yapı tipi: Booksize D tipi
- DC ara devre gerilimi: 510–720 V DC
- Motor çıkışı: 3 faz, 400 V sınıfı
- Nominal çıkış akımı: 5 A
- Taban yük akımı: 4,3 A
- S6 çalışma akımı (%40): 6,7 A
- Maksimum çıkış akımı: 15 A
- Nominal güç (IN): 2,7 kW
- Taban yük gücü (IH): 2,3 kW
- Nominal darbe frekansı: 4 kHz
- Elektronik besleme: 24 V DC (−%15 / +%20)
- Soğutma: Dahili hava soğutması
- Haberleşme: DRIVE-CLiQ
- Güvenlik fonksiyonları: Genişletilmiş Safety Integrated fonksiyonlarını destekler
- Koruma sınıfı: IP20 / UL Open Type
- Boyutlar (G × Y × D): 50 × 380 × 270 mm
- Net ağırlık: 4,6 kg
Kullanım Alanları
- SINAMICS S120 servo sürücü sistemleri
- Hassas konumlandırma ve hareket kontrolü
- Endüstriyel makine ve üretim hatları
- Servo motorların hız ve tork kontrolü
- DRIVE-CLiQ tabanlı sürücü sistemleri
Uyumluluk notu:Motor modülü seçimi yapılırken motorun nominal akımı, güç gereksinimi, DC ara devre gerilimi ve kullanılan SINAMICS S120 sistem bileşenleri birlikte değerlendirilmelidir.Safety Integrated fonksiyonları için uygun yapılandırma ve devreye alma işlemleri gereklidir.
