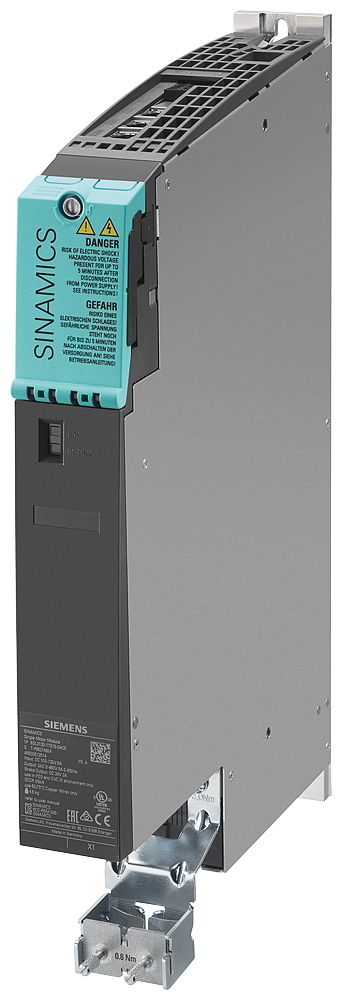

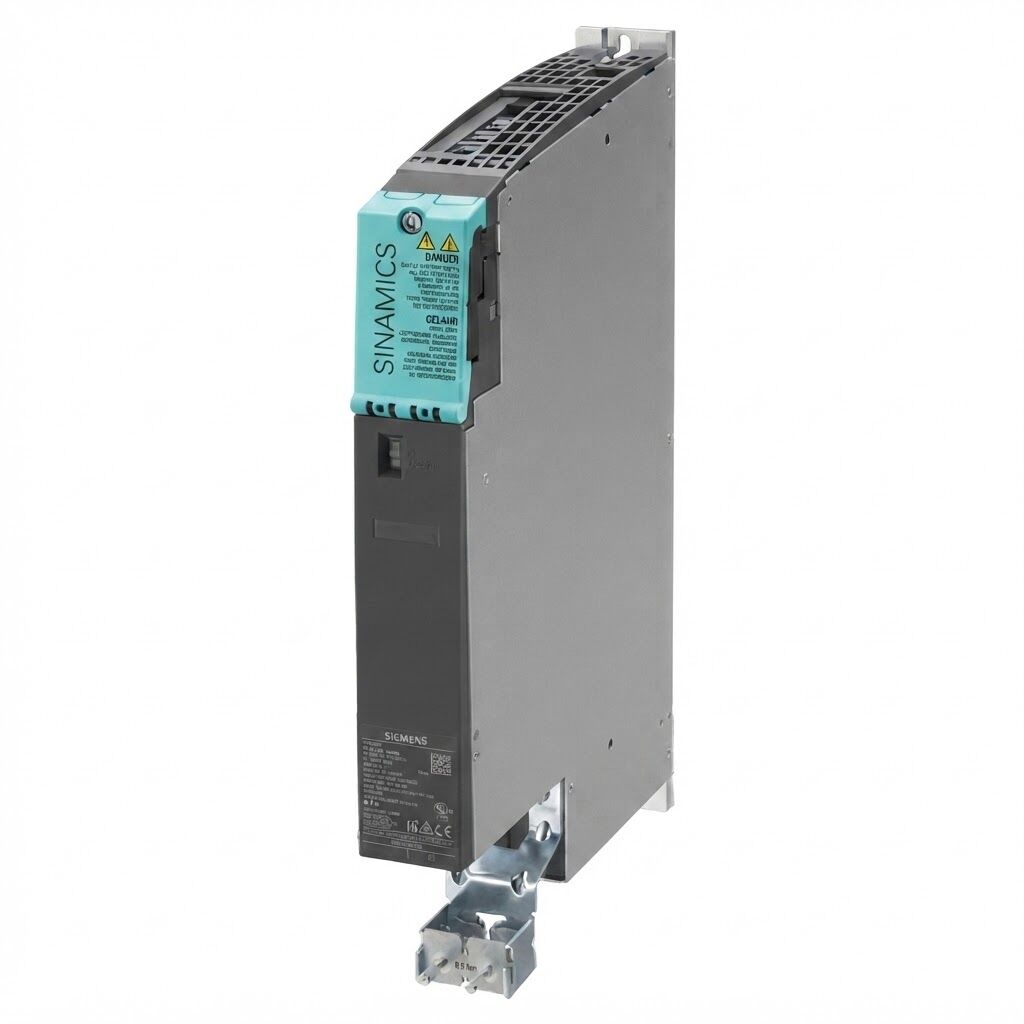

6SL3120-1TE23-0AD0 Siemens SINAMICS S120 Single Motor Modülü 30A
6SL3120-1TE23-0AD0, Siemens SINAMICS S120 sürücü sistemlerinde kullanılan tek motor modülüdür.Booksize D tipi tasarıma ve dahili hava soğutmasına sahip olan bu modül, doğru akım ara devresinden aldığı enerjiyi motor kontrolü için üç fazlı çıkışa dönüştürür.Optimize edilmiş darbe örüntüsü ve gelişmiş Safety Integrated fonksiyonlarını desteklemesi sayesinde endüstriyel hareket kontrolü uygulamalarında kullanılır.
6SL3120-1TE23-0AD0 Teknik Özellikleri
- Marka: Siemens
- Ürün kodu: 6SL3120-1TE23-0AD0
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Tek motor modülü (Single Motor Module)
- Yapı tipi: Booksize D tipi
- DC ara devre gerilimi: 510–720 V DC
- Nominal çıkış gerilimi: 3 AC 400 V
- Nominal çıkış akımı: 30 A
- Temel yük akımı: 25,5 A
- S6 çalışma rejimi (%40) çıkış akımı: 40 A
- Maksimum çıkış akımı: 90 A
- Tipik motor güç değeri: 16 kW (IN temelinde, 400 V üç fazlı motor için)
- Soğutma: Dahili hava soğutması
- Koruma sınıfı: IP20 / UL open type
- Boyutlar (G × Y × D): 100 × 380 × 270 mm
- Net ağırlık: 7,9 kg
- Haberleşme: DRIVE-CLiQ
- Safety Integrated: SIL 2, PL d, Kategori 3
6SL3120-1TE23-0AD0 Kullanım Alanları
Siemens 6SL3120-1TE23-0AD0 motor modülü; CNC makineleri, otomatik üretim hatları, paketleme makineleri, robotik sistemler ve hassas hareket kontrolü gerektiren endüstriyel uygulamalarda kullanılabilir.SINAMICS S120 sürücü mimarisinde uyumlu motorların kontrol edilmesini sağlar. DRIVE-CLiQ bağlantısı, sürücü sistemindeki uyumlu bileşenlerle iletişimi destekler.
Uyumluluk ve Montaj Bilgileri
6SL3120-1TE23-0AD0 seçilirken SINAMICS S120 sistemindeki Line Module, DC ara devre yapısı, motor akım gereksinimi ve kontrol ünitesi uyumluluğu birlikte değerlendirilmelidir.Motor kablosu, koruma düzeni ve soğutma koşulları Siemens tasarım dokümanlarına göre belirlenmelidir. Modülün elektriksel bağlantıları yalnızca yetkili ve eğitimli personel tarafından yapılmalıdır.Önemli: 16 kW değeri tipik motor güç sınıflandırmasıdır; gerçek kullanılabilir güç, motor özellikleri, çalışma rejimi, soğutma ve sistem yapılandırmasına bağlıdır.
