6SL3120-1TE32-0AA4

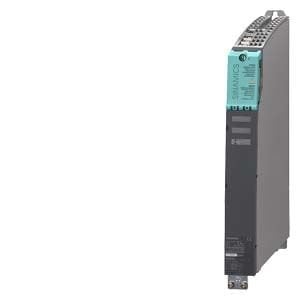

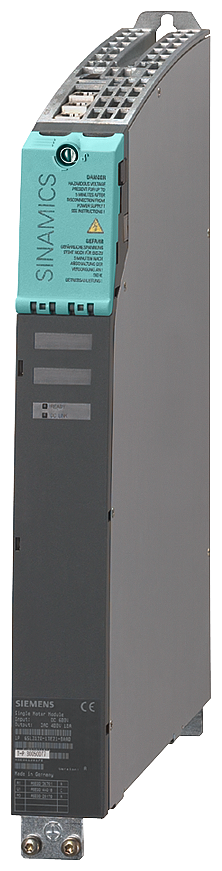

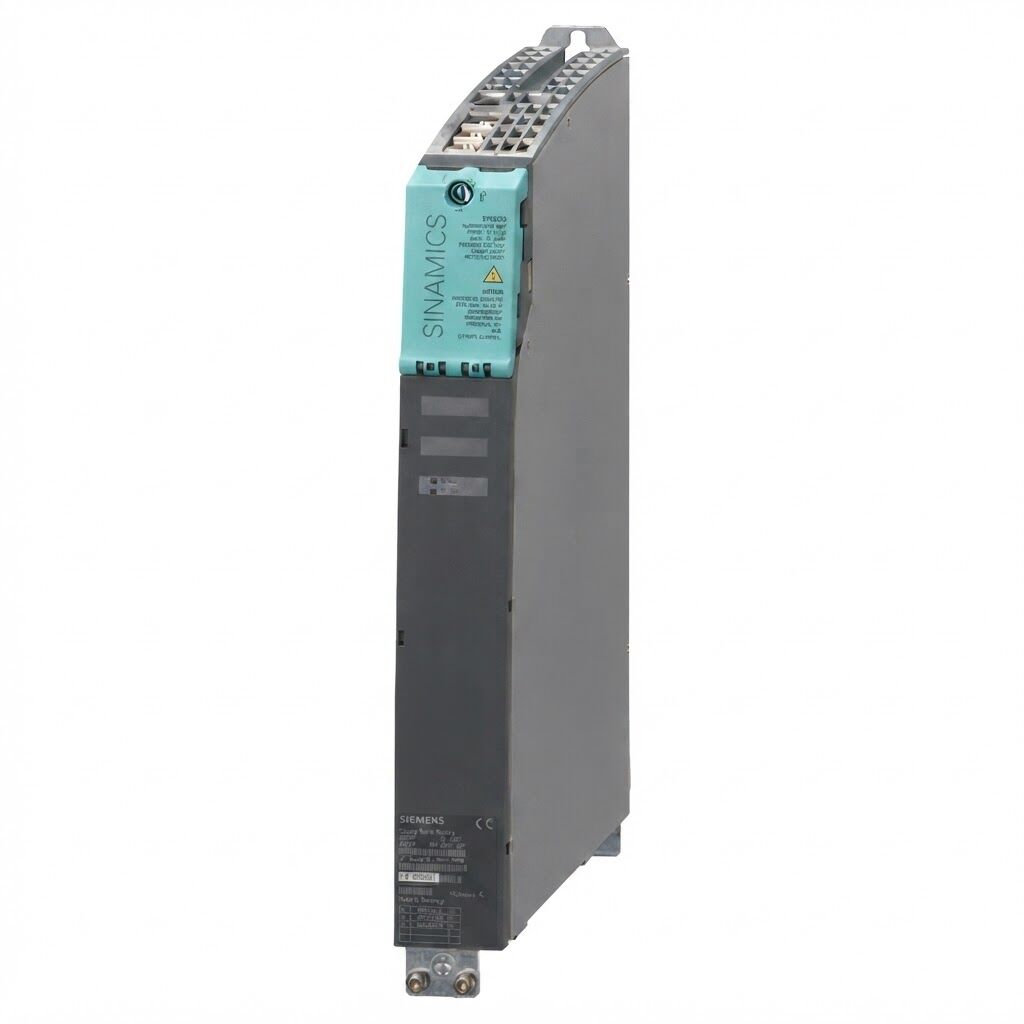

6SL3120-1TE32-0AA4 Siemens SINAMICS S120 Single Motor Module 200 A Booksize
Siemens 6SL3120-1TE32-0AA4, SINAMICS S120 sürücü sistemlerinde kullanılan Booksize tasarımlı tek motor modülüdür.600 V DC nominal giriş gerilimi ve 200 A nominal çıkış akımıyla yüksek güçlü motor kontrolü uygulamaları için geliştirilmiştir.6SL3120-1TE32-0AA4, 8 kHz darbe frekansında 140 A çıkış akımı sağlar ve dahili hava soğutma sistemiyle çalışır.DRIVE-CLiQ bağlantısı ve Safety Integrated desteği sayesinde uyumlu SINAMICS S120 sistemlerine entegre edilebilir.Ürün, motor kontrolü için uygun bir kontrol ünitesi ve besleme modülüyle birlikte kullanılmalıdır.
Teknik Özellikler
- Ürün kodu: 6SL3120-1TE32-0AA4
- Marka: Siemens
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Single Motor Module (Tek Motor Modülü)
- Nominal DC giriş gerilimi: 600 V DC
- DC bara gerilim aralığı: 510–720 V DC
- Çıkış gerilimi: 3 AC, 0–400 V
- Nominal çıkış akımı: 200 A
- 8 kHz darbe frekansında çıkış akımı: 140 A
- Tipik motor gücü: 400 V AC'de yaklaşık 107 kW
- Yapı: Booksize
- Soğutma: Dahili hava soğutma
- Haberleşme: DRIVE-CLiQ
- Emniyet desteği: Safety Integrated
- Koruma sınıfı: IP20 / UL Open Type
- Boyutlar: 300 × 629 × 270 mm (genişlik × yükseklik × derinlik)
- Net ağırlık: Yaklaşık 21 kg
- DRIVE-CLiQ kablosu: Ürün kapsamına dahildir
Montaj ve Sistem Uyumluluğu
6SL3120-1TE32-0AA4, SINAMICS S120 çok eksenli sürücü sistemlerinde uyumlu Line Module ve Control Unit bileşenleriyle birlikte çalışır.DRIVE-CLiQ bağlantıları üzerinden sistem bileşenleri arasında haberleşme sağlanır.IP20 koruma sınıfı nedeniyle uygun elektrik panosu içerisinde monte edilmelidir.Soğutma hava akışı, kablo kesitleri ve bağlantı koşulları Siemens montaj talimatlarına göre belirlenmelidir.Nominal akım ve motor gücü seçiminde çalışma koşulları ile darbe frekansına bağlı akım değerleri dikkate alınmalıdır.
