6SL3130-7TE28-0AA3

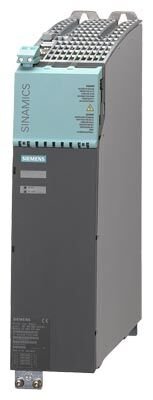

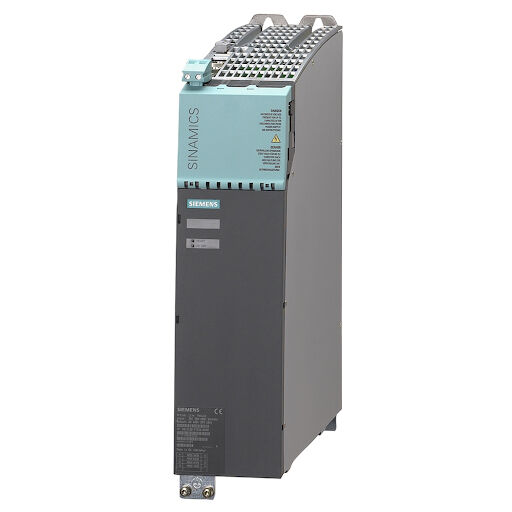

6SL3130-7TE28-0AA3 Siemens SINAMICS S120 Active Line Module 80 kW 133 A
Siemens 6SL3130-7TE28-0AA3, SINAMICS S120 sürücü sistemlerinde şebeke beslemesini DC ara devreye dönüştürmek ve uygun sistem yapılandırmalarında frenleme enerjisini şebekeye geri beslemek için kullanılan aktif besleme modülüdür. Booksize tasarımı ve dahili hava soğutması sayesinde endüstriyel sürücü panolarına entegre edilir.
Modül, üç fazlı 380–480 V AC nominal şebeke gerilimiyle çalışır ve 80 kW nominal besleme gücü sunar. 600 V DC ara devre gerilimi ve yaklaşık 133 A nominal DC akım sınıfıyla SINAMICS S120 sürücü sistemlerinin enerji beslemesini destekler. Entegre DRIVE-CLiQ bağlantı kablosu, uyumlu kontrol bileşenleriyle iletişimi kolaylaştırır.
Teknik Özellikler
- Üretici: Siemens
- Ürün kodu: 6SL3130-7TE28-0AA3
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Active Line Module (aktif besleme modülü)
- Yapı tipi: Booksize
- Giriş gerilimi: 380–480 V AC, üç faz
- Çalışma gerilimi aralığı: 342–528 V AC
- Şebeke frekansı: 47–63 Hz
- Nominal besleme gücü: 80 kW
- S6 çalışma gücü: 106 kW
- Maksimum besleme gücü: 131 kW
- DC ara devre gerilimi: 600 V DC (400 V AC şebeke için fabrika ayarı)
- Nominal DC ara devre akımı: yaklaşık 133–134 A
- Geri besleme: Uygun sistem yapılandırmasında şebekeye enerji geri besleme
- Haberleşme: DRIVE-CLiQ
- Soğutma: Dahili hava soğutması
- Koruma sınıfı: IP20 / UL Open Type
- Elektronik besleme: 24 V DC
- Boyutlar (G × Y × D): 300 × 629 × 270 mm
- Net ağırlık: 23 kg
Kullanım Alanları
- SINAMICS S120 çok eksenli sürücü sistemleri
- Yüksek güçlü endüstriyel motor sürücüleri
- Enerji geri kazanımı gereken hareket kontrol uygulamaları
- Makine ve üretim hattı otomasyonu
- DRIVE-CLiQ tabanlı sürücü sistemleri
Uyumluluk notu: Aktif besleme modülü, uygun Active Interface Module ve gerekli şebeke bağlantı bileşenleriyle birlikte kullanılmalıdır. Şebeke gerilimi, sigorta ve devre kesici seçimi, DC ara devre akımı ve soğutma gereksinimleri Siemens tasarım kılavuzuna göre belirlenmelidir.
