6SL3162-2MA00-0AA0

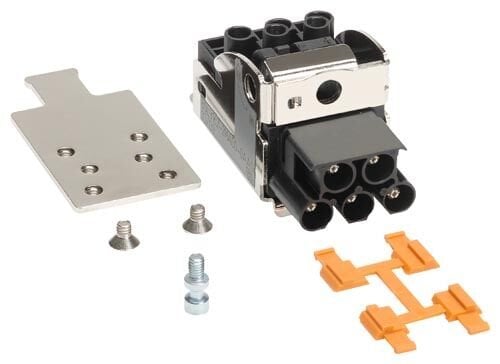

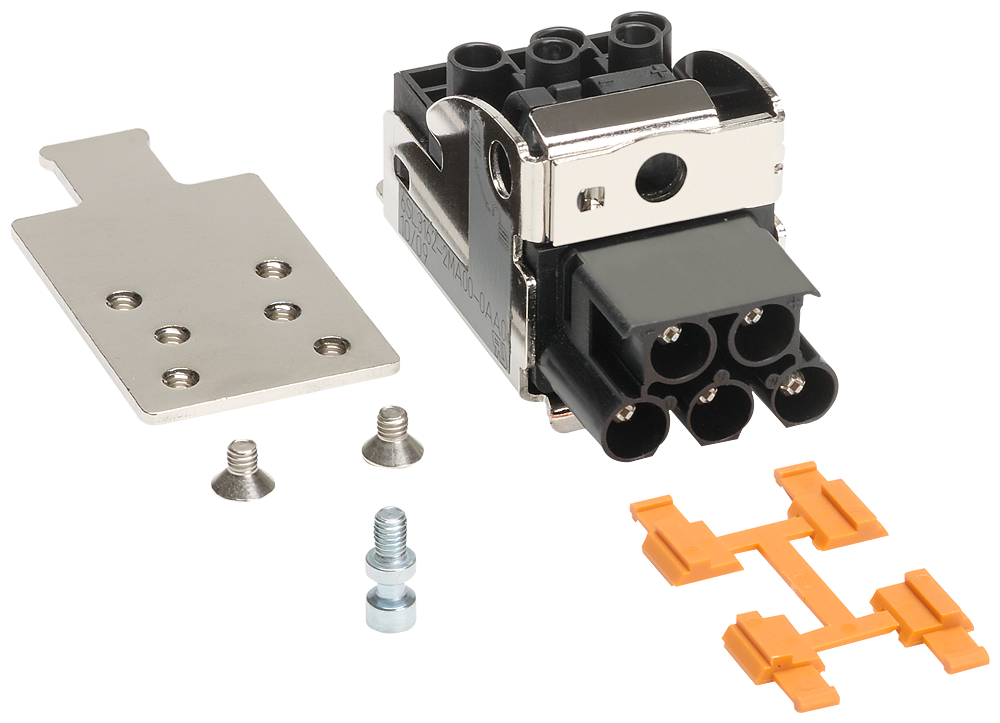

6SL3162-2MA00-0AA0 Siemens SINAMICS S120 Vidalı Güç Konnektörü
Siemens 6SL3162-2MA00-0AA0, SINAMICS S120 sürücü sistemlerinde Booksize yapıdaki Motor Module ünitelerinin motor güç bağlantısı için tasarlanmış vidalı terminalli güç konnektörüdür. 3–30 A nominal çıkış akımına sahip uyumlu Motor Module modellerinde kullanılan bu aksesuar, motor güç kablolarının modüle güvenli ve düzenli şekilde bağlanmasını sağlar. Kompakt yapısı ve vidalı bağlantı terminalleri sayesinde modüler servo sürücü sistemlerinin elektrik bağlantılarında kullanılır.
Siemens 6SL3162-2MA00-0AA0, Booksize C ve D tipi Motor Module üniteleriyle uyumlu bağlantı aksesuarı olarak tanımlanmıştır. Ürün, motor güç bağlantısı için kullanılan X1/X2 konnektör tipindedir ve 0,75–6 mm² aralığındaki uygun iletken kesitleriyle kullanılabilir. Bu konnektör tek başına bir güç dönüştürücü veya sürücü değildir; doğru elektriksel bağlantının sağlanması için uyumlu SINAMICS S120 Motor Module ile birlikte kullanılmalıdır.
Teknik Özellikler
- Ürün kodu: 6SL3162-2MA00-0AA0
- Marka: Siemens
- Ürün ailesi: SINAMICS S120
- Ürün tipi: Motor güç konnektörü
- Bağlantı tipi: Vidalı terminal
- Kullanım amacı: Motor güç kablosu bağlantısı
- Uyumlu modül tipi: Booksize Motor Module
- Uyumlu gövde tipleri: C ve D tipi
- Uyumlu nominal akım aralığı: 3–30 A sınıfındaki Motor Module’ler
- Bağlantı noktası: X1/X2 motor güç bağlantısı
- İletken kesiti: 0,75–6 mm²
- Montaj tipi: Motor Module üzerine takılan bağlantı konnektörü
- Net ağırlık: Yaklaşık 0,165 kg
- Halef ürün: 6SL3162-2MA00-0AC0 (C/D tipi uygulamalar için)
Kullanım Alanları
Siemens SINAMICS S120 6SL3162-2MA00-0AA0 güç konnektörü; servo sürücü sistemleri, CNC makineleri, hassas hareket kontrolü uygulamaları, otomatik üretim hatları ve çok eksenli motor kontrol sistemlerinde kullanılabilir. Booksize Motor Module ünitelerinin motor güç kablolarını bağlamak için tasarlanmıştır ve modüler sürücü sistemlerinde elektrik bağlantılarının düzenli şekilde oluşturulmasına yardımcı olur.
Montaj ve Sistem Uyumluluğu
Siemens 6SL3162-2MA00-0AA0 montajı öncesinde kullanılacak Motor Module’ün Booksize yapısı, gövde tipi ve nominal akım değeri doğrulanmalıdır. İletken kesiti, kablo tipi ve bağlantı torku Siemens’in ilgili teknik dokümantasyonuna uygun seçilmelidir. Konnektörün motor güç bağlantısında kullanılması nedeniyle montaj işlemleri enerji tamamen kesildikten ve gerekli elektriksel güvenlik önlemleri alındıktan sonra yapılmalıdır. Yeni bir sistem tasarımında veya yedek parça seçiminde, Siemens tarafından belirtilen 6SL3162-2MA00-0AC0 halef ürününün uyumluluğu ayrıca kontrol edilmelidir.
