6SL3201-0BE21-0AA0

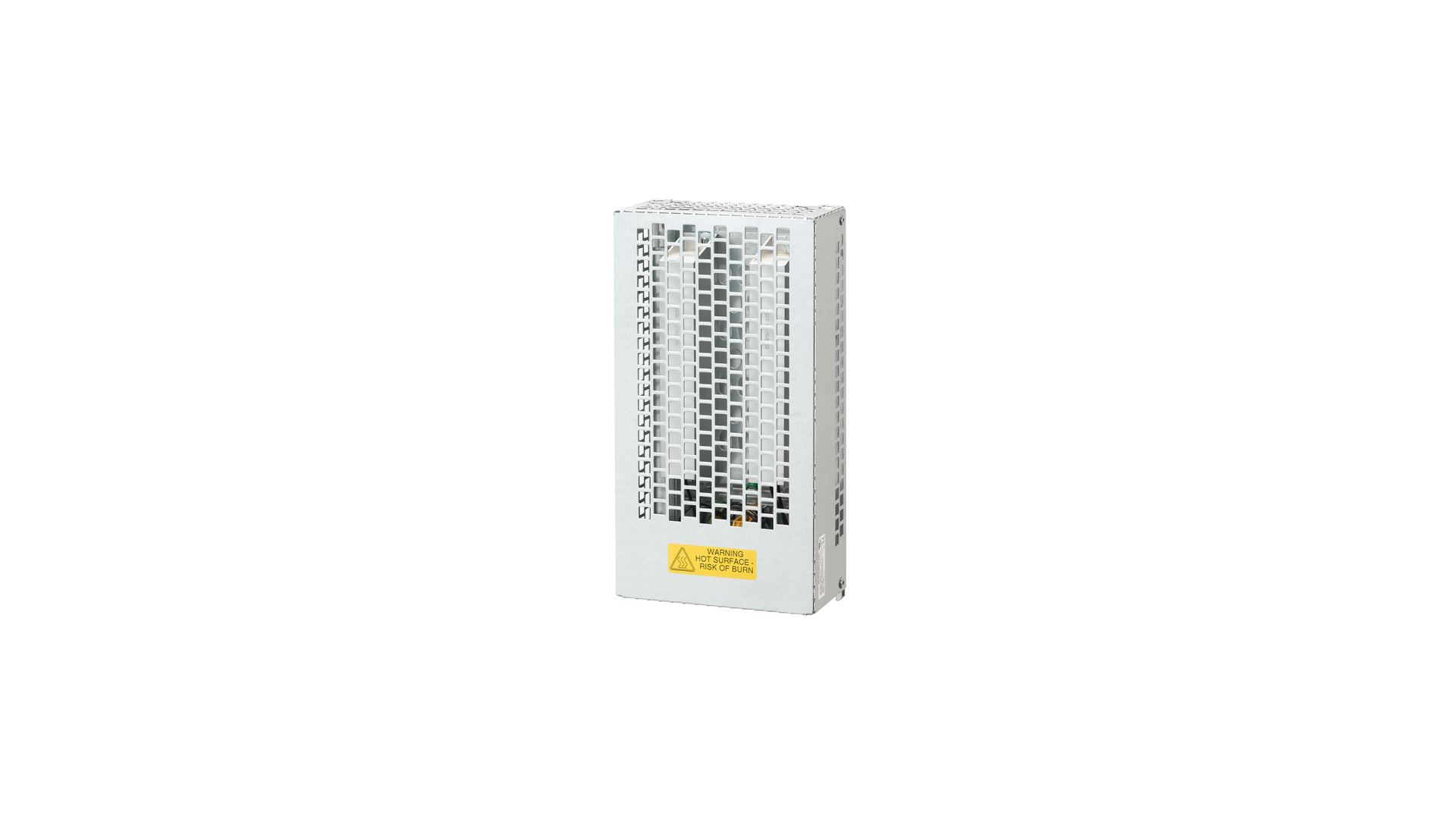

6SL3201-0BE21-0AA0 Siemens SINAMICS Frenleme Direnci 140 Ohm 200 W
Siemens 6SL3201-0BE21-0AA0, SINAMICS sürücü sistemlerinde motorun yavaşlaması ve frenlenmesi sırasında oluşan enerjiyi ısıya dönüştürmek için kullanılan bağımsız tip frenleme direncidir. 140 Ω direnç değerine ve 200 W sürekli frenleme gücüne sahip olan bu ürün, uygun sürücü sistemlerinde dinamik frenleme performansını destekler.
Frenleme direnci, 12 saniyelik çalışma süresinde 4.000 W maksimum tepe gücünü destekler. Doğal konveksiyonla soğutulan ve IP20 koruma sınıfına sahip cihaz, terminal blok üzerinden güç bağlantısı sağlar. Entegre normalde kapalı (NC) termostatik anahtar, sıcaklık izleme ve koruma devresine bağlantı için kullanılabilir.
Teknik Özellikler
- Üretici: Siemens
- Ürün kodu: 6SL3201-0BE21-0AA0
- Ürün ailesi: SINAMICS
- Ürün tipi: Frenleme direnci (Braking Resistor)
- Direnç değeri: 140 Ω
- Nominal frenleme gücü: 200 W
- Maksimum tepe gücü: 4.000 W
- Tepe güç çalışma süresi: 12 saniye
- Frenleme çalışma döngüsü: %5
- DC ara devre gerilimi: 330–840 V DC
- Maksimum DC ara devre gerilimi: 840 V DC
- Koruma sınıfı: IP20 / UL Open Type
- Soğutma yöntemi: Doğal konveksiyon
- Güç bağlantısı: Terminal blok
- Termostatik anahtar: Normalde kapalı (NC) kontak
- Boyutlar (G × Y × D): 105 × 345 × 100 mm
- Net ağırlık: 1,8 kg
Kullanım Alanları
- SINAMICS sürücü sistemlerinde dinamik frenleme
- Motorun kontrollü yavaşlatılması gereken endüstriyel uygulamalar
- Uygun SINAMICS güç modülleriyle frenleme enerjisinin yönetimi
- Makine otomasyonu ve hareket kontrol sistemleri
Uyumluluk notu: Frenleme direnci seçimi yapılırken sürücünün uyumlu güç modülü, DC ara devre gerilimi ve frenleme çalışma döngüsü kontrol edilmelidir. Maksimum 4.000 W değerinin sürekli güç değil, 12 saniyelik tepe güç değeri olduğu dikkate alınmalıdır.
