6SL3210-1KE15-8AF2

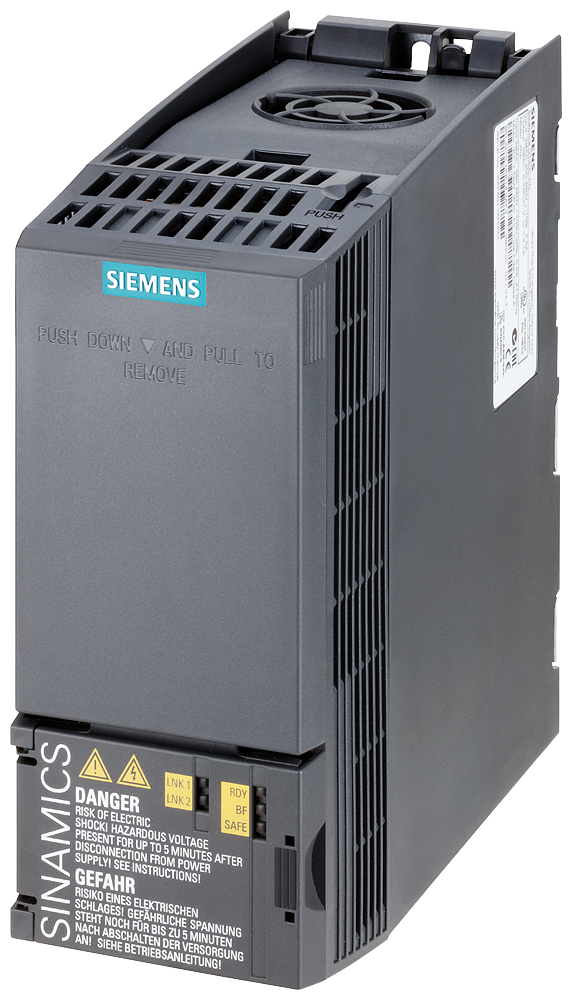

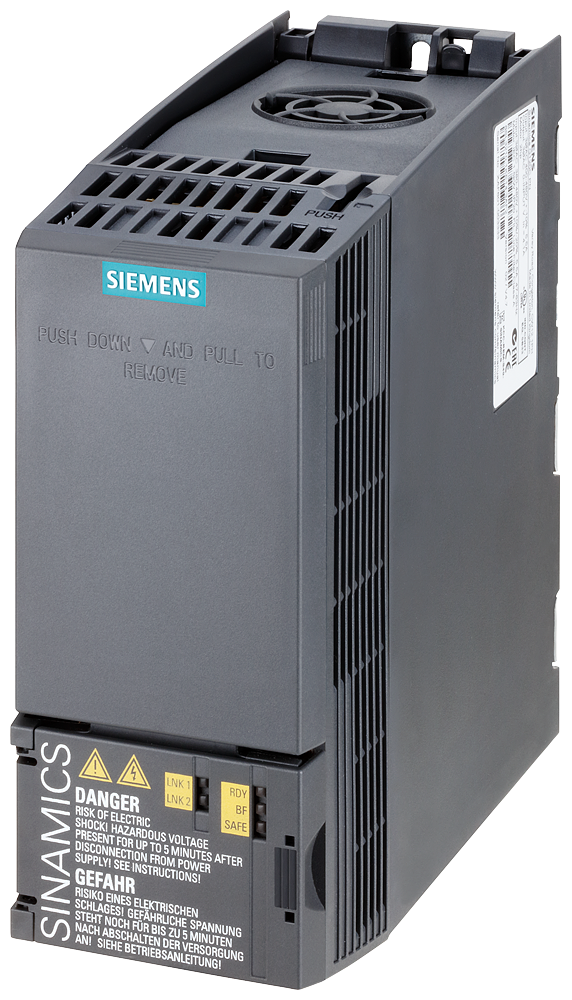

Siemens 6SL3210-1KE15-8AF2 SINAMICS G120C 2,2 kW PROFINET Frekans İnvertörü
Siemens 6SL3210-1KE15-8AF2, SINAMICS G120C serisine ait kompakt bir frekans invertörüdür. Endüstriyel otomasyon sistemlerinde üç fazlı AC motorların hızını ve çalışma karakteristiğini kontrol etmek amacıyla tasarlanmıştır. Entegre PROFINET haberleşmesi, dahili A sınıfı EMC filtresi ve kompakt gövdesi sayesinde otomasyon panolarında alan tasarrufu sağlayan bir motor kontrol çözümüdür.
380–480 V AC besleme gerilimiyle çalışan cihaz, düşük aşırı yük (Low Overload) koşullarında 2,2 kW, yüksek aşırı yük (High Overload) koşullarında ise 1,5 kW nominal motor gücünü destekler. Entegre Safe Torque Off (STO) güvenlik fonksiyonu, uyumlu güvenlik mimarilerinde motor torkunun güvenli şekilde devre dışı bırakılmasına yardımcı olur.
Teknik Özellikler
- Ürün Kodu: 6SL3210-1KE15-8AF2
- Marka: Siemens
- Ürün Serisi: SINAMICS G120C
- Ürün Tipi: Kompakt frekans invertörü
- Besleme Gerilimi: 3 faz, 380–480 V AC (+%10 / -%20)
- Şebeke Frekansı: 47–63 Hz
- Nominal Motor Gücü (LO): 2,2 kW
- Nominal Motor Gücü (HO): 1,5 kW
- Nominal Giriş Akımı (LO): 7,4 A
- Nominal Giriş Akımı (HO): 6,0 A
- Nominal Çıkış Akımı (LO): 5,6 A
- Nominal Çıkış Akımı (HO): 4,1 A
- Maksimum Çıkış Akımı: 8,2 A
- Haberleşme: PROFINET
- Entegre EMC Filtresi: A sınıfı
- Güvenlik Fonksiyonu: Entegre Safe Torque Off (STO)
- Dijital Girişler: 6
- Dijital Çıkışlar: 2
- Analog Giriş: 1
- Analog Çıkış: 1
- Motor Sıcaklık Sensörü Girişi: 1, uyumlu PTC/KTY sensörleri
- Darbe Frekansı: 4 kHz
- Koruma Sınıfı: IP20 / UL Open Type
- Gövde Boyutu: FSAA
- Boyutlar (Y × G × D): Yaklaşık 173 × 73 × 160 mm
- Net Ağırlık: Yaklaşık 1,4 kg
Kullanım Alanları
Siemens SINAMICS G120C frekans invertörü; konveyör sistemleri, pompalar, fanlar, paketleme makineleri, üretim hatları ve çeşitli endüstriyel motor kontrol uygulamalarında kullanılabilir. PROFINET bağlantısı sayesinde uyumlu PLC sistemleriyle haberleşebilir. Motor hızının uygulama gereksinimlerine göre ayarlanmasına, enerji tüketiminin kontrol edilmesine ve makine süreçlerinin otomatikleştirilmesine yardımcı olur.
Montaj ve Sistem Uyumluluğu
Cihaz, uygun elektrik panosuna üreticinin montaj ve havalandırma talimatlarına göre kurulmalıdır. Devreye alma öncesinde motorun nominal akım ve güç değerleri, besleme gerilimi, PROFINET yapılandırması ve kontrol sistemi uyumluluğu doğrulanmalıdır. Harici 24 V besleme gereksinimi ve STO güvenlik bağlantıları proje tasarımında dikkate alınmalıdır. IP20 koruma sınıfı nedeniyle cihazın doğrudan çevresel etkilere açık alanlarda kullanılması uygun değildir.
