6SL3210-1KE17-5UF1

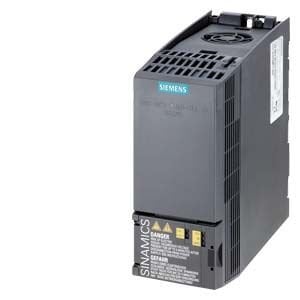

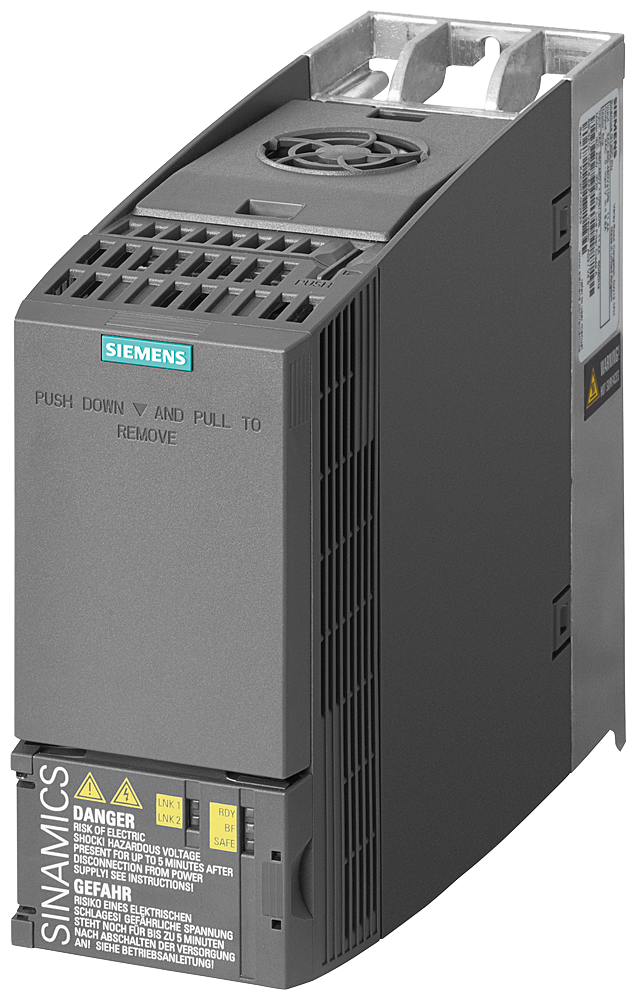

6SL3210-1KE17-5UF1 Siemens SINAMICS G120C Frekans İnvertörü 3 kW
Siemens 6SL3210-1KE17-5UF1, endüstriyel otomasyon ve değişken hızlı motor kontrolü uygulamaları için tasarlanmış SINAMICS G120C serisi kompakt frekans invertörüdür. Üç fazlı AC beslemeyle çalışan bu sürücü, motor hızının ve torkunun uygulama gereksinimlerine göre kontrol edilmesini sağlar. Entegre PROFINET haberleşmesi ve Safe Torque Off (STO) güvenlik fonksiyonu sayesinde uygun otomasyon sistemlerine entegre edilebilir.
Siemens 6SL3210-1KE17-5UF1, düşük aşırı yük (LO) çalışma rejiminde 3 kW, yüksek aşırı yük (HO) çalışma rejiminde ise 2,2 kW nominal motor gücü sunar. 380–480 V AC giriş gerilimi aralığında ve 47–63 Hz şebeke frekansında çalışır. Kompakt FSA gövde tasarımı, dahili fanlı hava soğutması ve standart dışı filtreli yapısı sayesinde endüstriyel kontrol panolarında kullanım için uygundur. Ürün, harici 24 V DC kontrol beslemesini destekler ve PROFINET ile EtherNet/IP haberleşme seçenekleri sunar.
Teknik Özellikler
- Ürün kodu: 6SL3210-1KE17-5UF1
- Marka: Siemens
- Ürün ailesi: SINAMICS G120C
- Ürün tipi: Kompakt frekans invertörü
- Giriş gerilimi: 3 faz 380–480 V AC (+%10 / -%20)
- Şebeke frekansı: 47–63 Hz
- Nominal güç (LO): 3 kW
- Nominal güç (HO): 2,2 kW
- Nominal giriş akımı (LO): 9,5 A
- Nominal giriş akımı (HO): 8,2 A
- Nominal çıkış akımı (LO): 7,3 A
- Nominal çıkış akımı (HO): 5,6 A
- Maksimum çıkış akımı: 11,2 A
- Çıkış frekansı (vektör kontrol): 0–240 Hz
- Çıkış frekansı (V/f kontrol): 0–550 Hz
- Haberleşme arayüzleri: PROFINET ve EtherNet/IP
- Dijital girişler: 6 standart dijital giriş ve 1 fail-safe dijital giriş
- Dijital çıkışlar: 1 röle çıkışı ve 1 transistör çıkışı
- Analog giriş: 1 diferansiyel analog giriş
- Analog çıkış: 1 analog çıkış
- Güvenlik fonksiyonu: Entegre Safe Torque Off (STO)
- Entegre şebeke filtresi: Yok
- Soğutma: Entegre fan ile hava soğutma
- Koruma sınıfı: IP20 / UL Open Type
- Gövde boyutu: FSA
- Boyutlar (Y x G x D): 196 x 73 x 200 mm
- Net ağırlık: Yaklaşık 2,1 kg
Kullanım Alanları
Siemens SINAMICS G120C frekans invertörü; konveyör sistemleri, pompalar, fanlar, paketleme makineleri, üretim hatları ve değişken hızlı motor kontrolü gerektiren endüstriyel uygulamalarda kullanılabilir. PROFINET ve EtherNet/IP haberleşmesi, sürücünün uyumlu PLC ve otomasyon sistemleriyle veri alışverişini destekler. STO güvenlik fonksiyonu, uygun güvenlik mimarisi içerisinde motor torkunun güvenli şekilde devre dışı bırakılmasına yardımcı olur.
Montaj ve Sistem Uyumluluğu
Siemens 6SL3210-1KE17-5UF1 kurulumu sırasında motorun nominal gücü ve akımı, şebeke gerilimi, kontrol yöntemi ve haberleşme gereksinimleri dikkate alınmalıdır. Harici 24 V DC kontrol beslemesi ve PROFINET bağlantıları üreticinin teknik dokümantasyonuna uygun şekilde yapılmalıdır. STO fonksiyonunun kullanılması için uygun güvenlik devresi ve gerekli doğrulama işlemleri gerçekleştirilmelidir. Ürün filtresiz olduğundan, elektromanyetik uyumluluk gereksinimleri uygulama ve pano tasarımına göre ayrıca değerlendirilmelidir.
