6SL3210-1PE22-7UL0

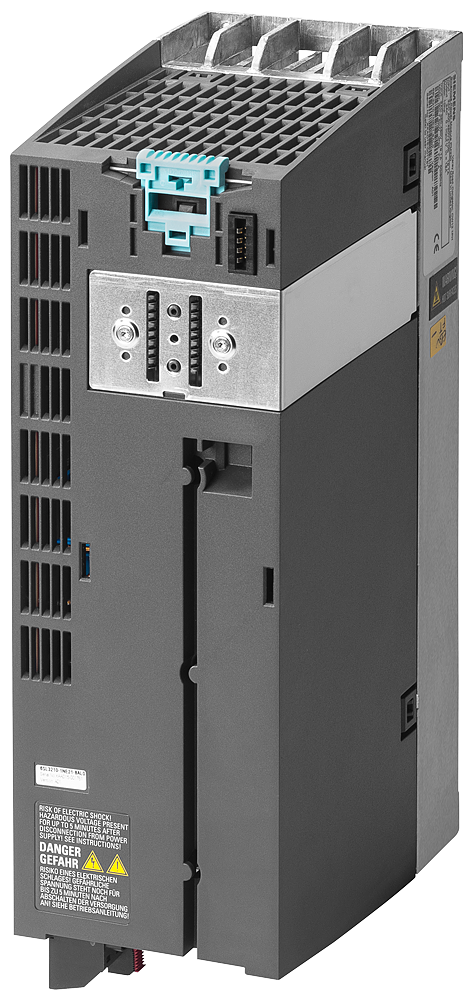

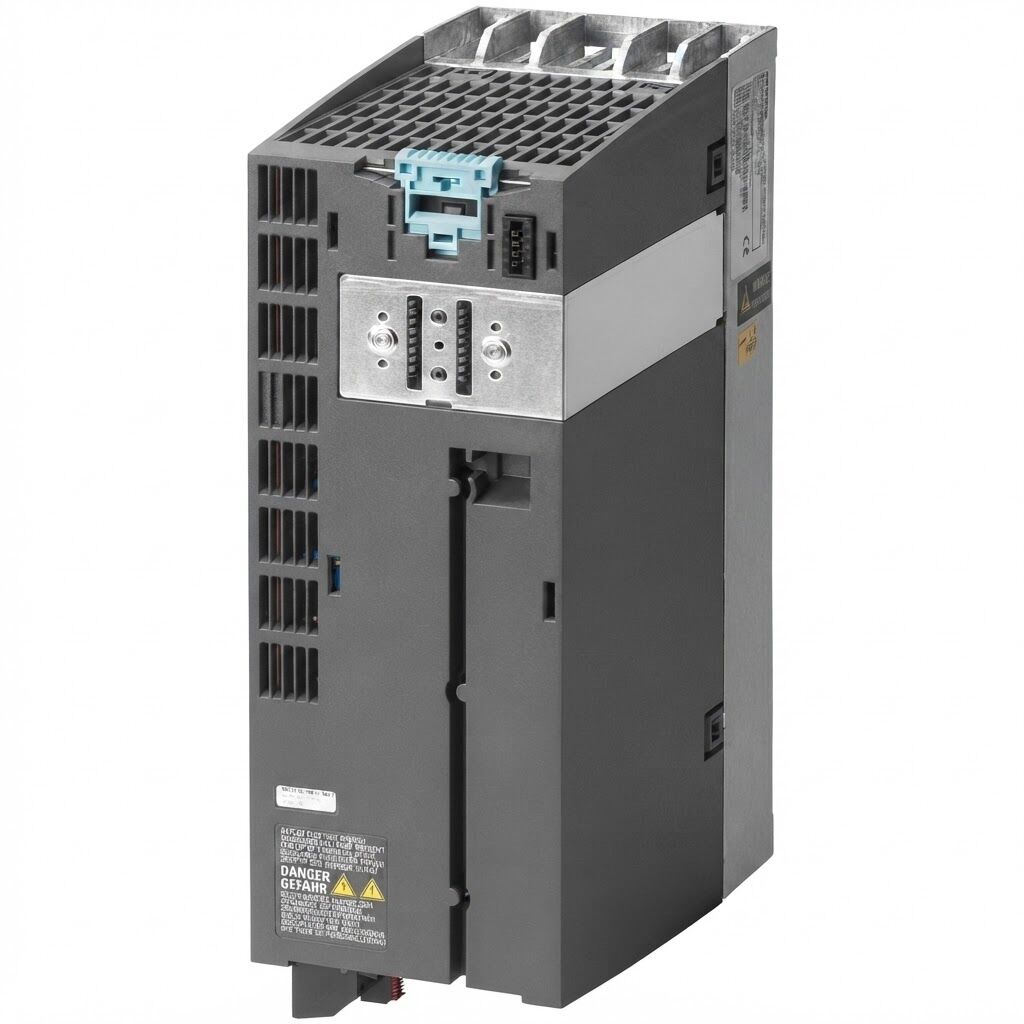

Siemens 6SL3210-1PE22-7UL0 SINAMICS G120 PM240-2 Güç Modülü
Siemens 6SL3210-1PE22-7UL0, SINAMICS G120 serisine ait PM240-2 güç modülüdür. Endüstriyel otomasyon sistemlerinde AC motorların hız ve çalışma kontrolünü sağlamak amacıyla uyumlu kontrol üniteleriyle birlikte kullanılır.Entegre fren kıyıcısı sayesinde frenleme gerektiren uygulamalarda uygun bir sistem çözümü sunar.
Üç fazlı 380–480 V AC besleme ile çalışan bu güç modülü, düşük aşırı yük (Low Overload) uygulamalarında 11 kW, yüksek aşırı yük (High Overload) uygulamalarında ise 7,5 kW nominal güç kapasitesine sahiptir.Filtresiz tasarımı, FSC gövde boyutu ve IP20 koruma sınıfı ile uygun elektrik panolarına monte edilerek endüstriyel motor kontrol sistemlerine entegre edilebilir.
Teknik Özellikler
- Ürün Kodu: 6SL3210-1PE22-7UL0
- Marka: Siemens
- Ürün Serisi: SINAMICS G120
- Ürün Tipi: PM240-2 güç modülü
- Giriş Gerilimi: 3 faz, 380–480 V AC ±%10
- Şebeke Frekansı: 47–63 Hz
- Nominal Güç (LO): 11 kW
- Nominal Güç (HO): 7,5 kW
- Nominal Çıkış Akımı (LO): 26 A
- Nominal Çıkış Akımı (HO): 18 A
- Maksimum Çıkış Akımı: 39 A
- Fren Kıyıcısı: Entegre
- Filtre: Dahili filtre bulunmaz
- Gövde Boyutu: FSC
- Koruma Sınıfı: IP20 / UL Open Type
- Boyutlar (Y × G × D): 355 × 140 × 165 mm
- Net Ağırlık: Yaklaşık 4,7 kg
- Kontrol Ünitesi: Dahil değildir
Kullanım Alanları
Siemens SINAMICS G120 PM240-2 güç modülü; konveyör sistemleri, pompalar, fanlar, üretim makineleri ve çeşitli endüstriyel motor kontrol uygulamalarında kullanılabilir.Entegre fren kıyıcısı, uygun harici frenleme bileşenleriyle birlikte frenleme enerjisinin yönetilmesini destekler. Uygulama için gerekli güç kapasitesi, motor özellikleri ve yük profili dikkate alınmalıdır.
Montaj ve Sistem Uyumluluğu
Modül, uyumlu SINAMICS G120 kontrol ünitesiyle birlikte kullanılmalıdır; kontrol ünitesi ve operatör paneli bu ürün koduna dahil değildir.Devreye alma öncesinde besleme gerilimi, motor akımı, aşırı yük çalışma modu ve kontrol ünitesinin firmware uyumluluğu kontrol edilmelidir.Ürün IP20 koruma sınıfına sahip olduğundan, uygun elektrik panosu içine üretici montaj talimatlarına göre kurulmalıdır.
